AirTAC（エアタック）

薄型エアハンド HFDシリーズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 13,142円～26,924円特別価格

税込単価: 14,456円～29,616円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：12 日目

【特長】・ダブルガイド設計の為、対応荷重向上とモーメント（Mr）抑えることが可...

把持方法
挟むチャックタイプ / 開くチャックタイプ
フィンガの数
2本
種類
本体
作動方式
標準複動形
本体形状
角形(フラット形)
環境・用途
標準
付加機能
リニアガイド付
ストローク調節機構
なし

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

シリンダ内径（mm）	8	12
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.15～0.7MPa（22～100psi）（1.5～7.0bar）
保証耐圧力	1.2MPa（175psi）（12bar）
周囲及び使用流体温度	-20～70℃
給油	不要
繰り返し精度mm	±0.05
最高使用頻度	ショートストローク:120（c.p.m）ロングストローク:60（c.p.m）
センサースイッチ配置	CMSH、DMSH（S）
配管接続口径	M3×0.5	M5×0.8

内部構造及び材質

番号	品名	材質	番号	品名	材質
1	ラック	ステンレス鋼	15	ピン	ステンレス鋼
2	グラブ	ステンレス鋼	16	ピン	ステンレス鋼
3	軸受鋼	ステンレス鋼	17	ピストンOリング	NBR
4	ジョイント	クロムモリブデン鋼	18	O形リング	NBR
5	本体	アルミニウム合金	19	O形リング	NBR
6	カバー	アルミニウム合金	20	磁石	稀土材料
7	歯車	クロムモリブデン鋼	21	C形止め輪	炭素鋼
8	ヘッドカバー	アルミニウム合金	22	鋼球	ステンレス鋼
9	ストッパー	ステンレス鋼	23	耐摩耗パッキン	摩擦材
10	ロッド側カバー	アルミニウム合金	24	ラバークッション	TPU
11	プラスチックベアリング	摩擦材	25	鋼球	ステンレス鋼
12	十字穴付きネジ	ステンレス鋼	26	六角穴付き皿小ねじ	ステンレス鋼
13	六角穴付止めボルト	ステンレス鋼	27	六角穴付き皿小ねじ	ステンレス鋼
14	付十字穴付小ねじ	炭素鋼	28	O形リング	NBR

注:HFD8の12番号と27番号の材質は合金鋼。

型番リスト

表示件数

型番

開寸法 L1

(mm)

閉寸法 L2

(mm)

内把持力 (閉側 0.5MPa時)

(N)

外把持力 (開側 0.5MPa時)

(N)

シリンダ内径

(mm)

ストローク

(mm)

最小発注数量

17	13	19	19	8	8	1個
21.5	14	19	19	8	15	1個
33.5	18.5	19	19	8	30	1個
23	18	48	48	12	10	1個
33.5	21	48	48	12	25	1個
52	27	48	48	12	50	1個
33	25.5	90	90	16	15	1個
44	29	90	90	16	30	1個
68	38	90	90	16	60	1個
41	31	141	141	20	20	1個
56	36	141	141	20	40	1個
88.7	48.7	141	141	20	80	1個
56	36	210	210	25	40	1個
88.7	48.7	210	210	25	80	1個

通常単価(税別) (税込単価)	通常出荷日

13,142円11,827円 ( 13,010円 )	12日目
13,933円 ( 15,326円 )	12日目
17,111円 ( 18,822円 )	12日目
15,958円 ( 17,554円 )	12日目
15,988円 ( 17,587円 )	12日目
19,205円 ( 21,126円 )	12日目
16,628円14,965円 ( 16,462円 )	12日目
18,984円 ( 20,882円 )	12日目
17,951円 ( 19,746円 )	12日目
18,364円16,527円 ( 18,180円 )	12日目
20,943円 ( 23,037円 )	12日目
24,040円 ( 26,444円 )	12日目
22,175円 ( 24,393円 )	12日目
26,924円24,231円 ( 26,654円 )	12日目

詳細情報

基本情報

基本情報

【特長】
・ダブルガイド設計の為、対応荷重向上とモーメント（Mr）抑えることが可能です。
・ダブルピストン構造により推力及び保持力がダブルになることが可能です。
・底部に固定ピン構造により、取付精度向上することが可能です。
・ハンドとガイドレール材質はステンレスを使用、高剛性及び耐食性が向上。
・製品四方向にも取付可能。
・同規格製品と比較し約50％高さが低下、省スペース化と低振幅モーメントを抑えることが可能です。

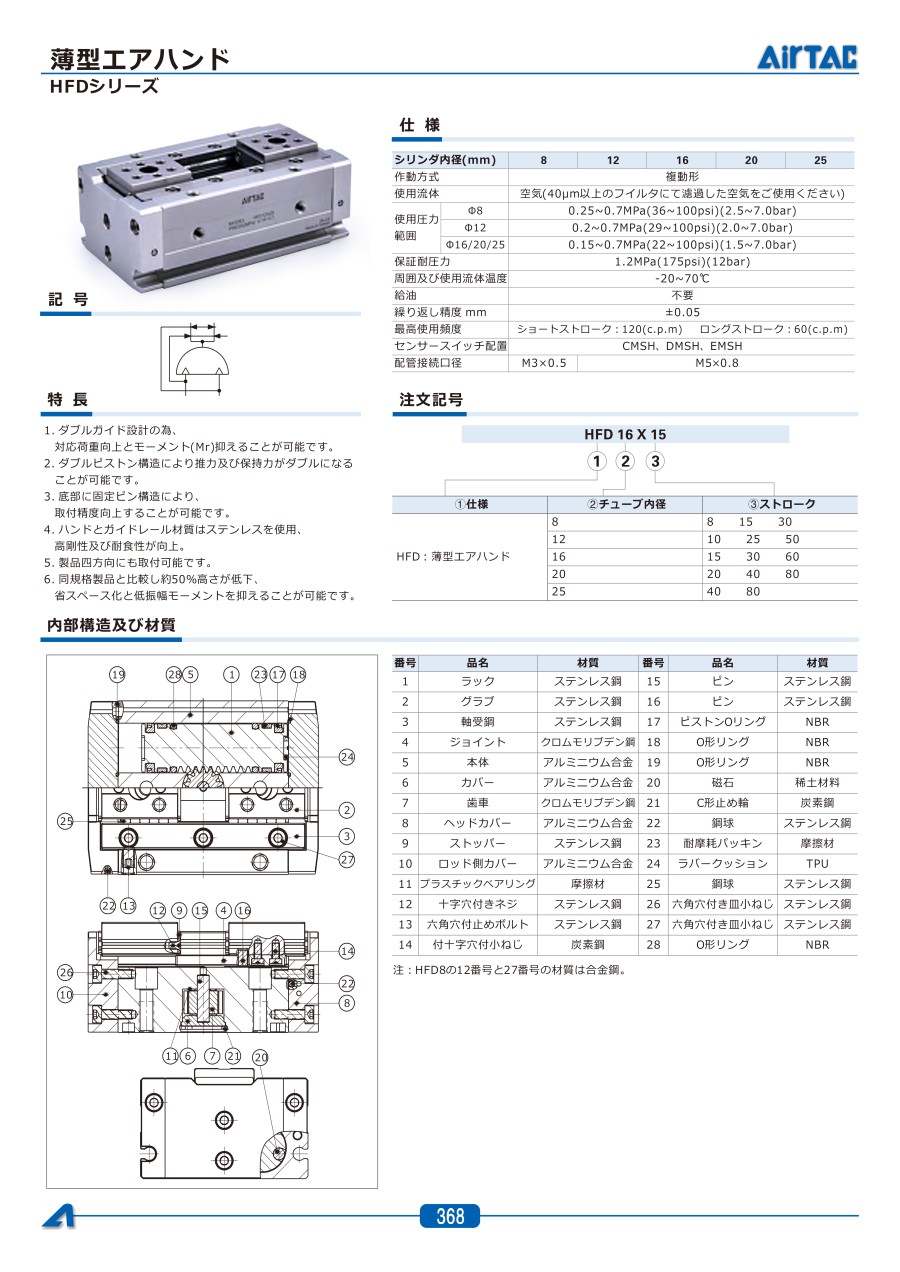

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
