ソレノイドバルブ（3ポート） 3V2Mシリーズ
- 通常単価(税別)
- 607円～59,929円
- 税込単価
- 668円～65,922円

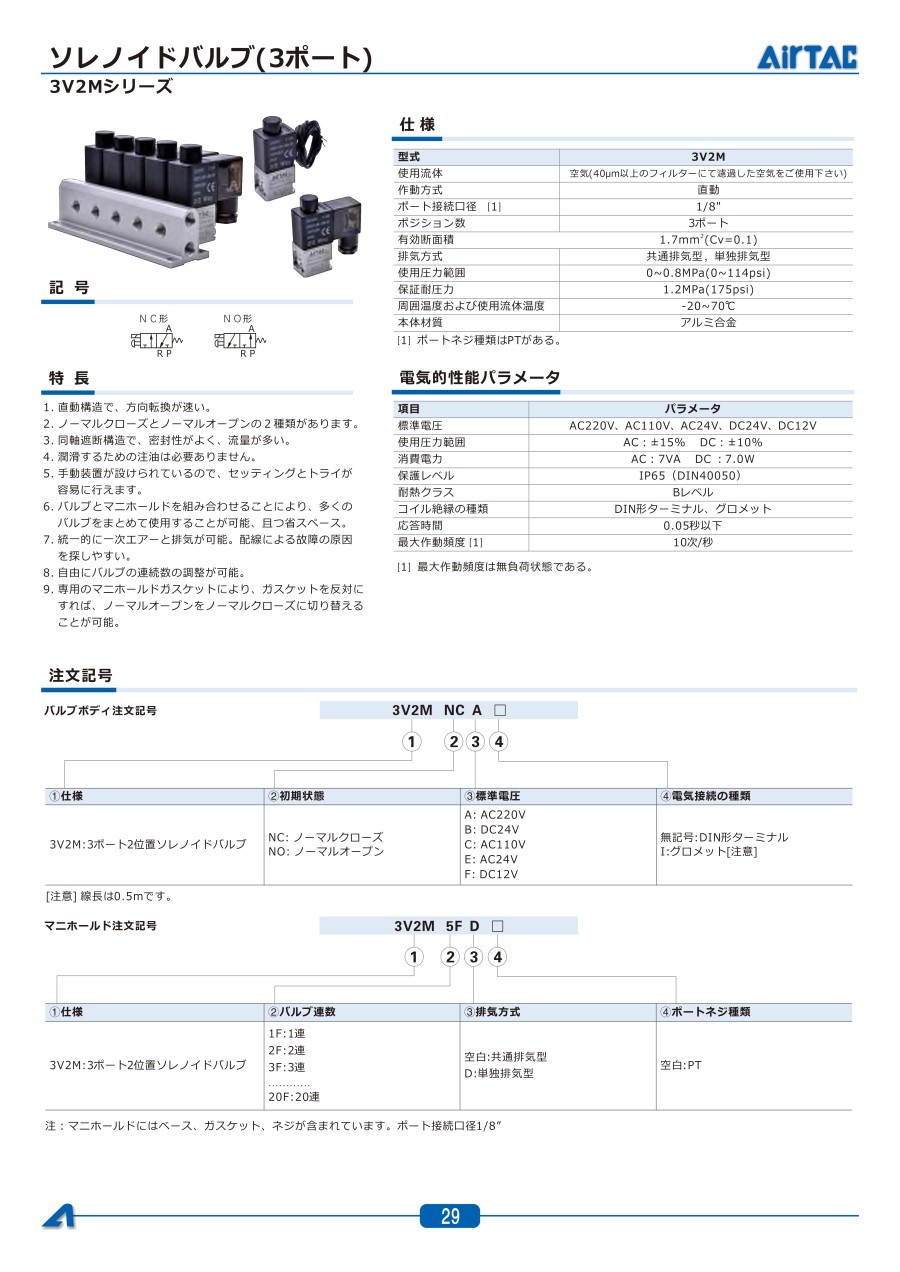

【特長】・直動構造で、方向転換が速い・ノーマルクローズとノーマルオープンの2種類があります・同軸遮断構...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 3V2M |
|---|---|
| 使用流体 | 空気（40μm以上のフィルターにて濾過した空気をご使用下さい） |
| 作動方式 | 直動 |
| ポート接続口径 | 1/8" |
| ポジション数 | 3ポート |
| 有効断面積 | 1.7mm2（Cv=0.1） |
| 排気方式 | 共通排気型,単独排気型 |
| 使用圧力範囲 | 0～0.8MPa（0～114psi） |
| 保証耐圧力 | 1.2MPa（175psi） |
| 周囲温度および使用流体温度 | -20～70℃ |
| 本体材質 | アルミ合金 |
内部構造
部品リスト
| 番号 | 品名 | 番号 | 品名 | 番号 | 品名 |
|---|---|---|---|---|---|
| 1 | スプリング | 6 | 電磁石セット | 11 | 固定ナット |
| 2 | 本体 | 7 | マンドレル | 12 | 手動ボタン |
| 3 | 軸芯 | 8 | コイル | 13 | 端子パッド |
| 4 | カバー | 9 | 可動鉄セット | 14 | ターミナル |
| 5 | ガスケット | 10 | 固定ワッシャー | 15 | 皿ねじ |
性質性能情報・試験情報
流量特性
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
607円 ( 668円 ) | 12日目 |
932円 ( 1,025円 ) | 12日目 |
1,089円 ( 1,198円 ) | 12日目 |
1,332円 ( 1,465円 ) | 12日目 |
1,573円 ( 1,730円 ) | 12日目 |
1,772円 ( 1,949円 ) | 12日目 |
1,863円 ( 2,049円 ) | 12日目 |
1,953円 ( 2,148円 ) | 12日目 |
2,115円 ( 2,327円 ) | 12日目 |
2,318円 ( 2,550円 ) | 12日目 |
2,519円 ( 2,771円 ) | 12日目 |
2,719円 ( 2,991円 ) | 12日目 |
2,920円 ( 3,212円 ) | 12日目 |
3,747円 ( 4,122円 ) | 12日目 |
3,864円 ( 4,250円 ) | 12日目 |
3,954円 ( 4,349円 ) | 12日目 |
4,045円 ( 4,450円 ) | 12日目 |
4,135円 ( 4,549円 ) | 12日目 |
4,225円 ( 4,648円 ) | 12日目 |
4,330円 ( 4,763円 ) | 12日目 |
2,975円 ( 3,273円 ) | 12日目 |
3,847円 ( 4,232円 ) | 12日目 |
6,267円 ( 6,894円 ) | 12日目 |
9,249円 ( 10,174円 ) | 12日目 |
12,229円 ( 13,452円 ) | 12日目 |
15,210円 ( 16,731円 ) | 12日目 |
18,192円 ( 20,011円 ) | 12日目 |
21,172円 ( 23,289円 ) | 12日目 |
24,154円 ( 26,569円 ) | 12日目 |
27,135円 ( 29,849円 ) | 12日目 |
30,117円 ( 33,129円 ) | 12日目 |
33,097円 ( 36,407円 ) | 12日目 |
36,079円 ( 39,687円 ) | 12日目 |
39,060円 ( 42,966円 ) | 12日目 |
42,040円 ( 46,244円 ) | 12日目 |
45,022円 ( 49,524円 ) | 12日目 |
48,004円 ( 52,804円 ) | 12日目 |
50,984円 ( 56,082円 ) | 12日目 |
53,965円 ( 59,362円 ) | 12日目 |
56,947円 ( 62,642円 ) | 12日目 |
59,929円 ( 65,922円 ) | 12日目 |
2,780円 ( 3,058円 ) | 12日目 |
3,847円 ( 4,232円 ) | 12日目 |
6,267円 ( 6,894円 ) | 12日目 |
9,249円 ( 10,174円 ) | 12日目 |
12,229円 ( 13,452円 ) | 12日目 |
15,210円 ( 16,731円 ) | 12日目 |
18,192円 ( 20,011円 ) | 12日目 |
21,172円 ( 23,289円 ) | 12日目 |
24,154円 ( 26,569円 ) | 12日目 |
27,135円 ( 29,849円 ) | 12日目 |
30,117円 ( 33,129円 ) | 12日目 |
33,097円 ( 36,407円 ) | 12日目 |
36,079円 ( 39,687円 ) | 12日目 |
39,060円 ( 42,966円 ) | 12日目 |
42,040円 ( 46,244円 ) | 12日目 |
45,022円 ( 49,524円 ) | 12日目 |
48,004円 ( 52,804円 ) | 12日目 |
50,984円 ( 56,082円 ) | 12日目 |
53,965円 ( 59,362円 ) | 12日目 |
詳細情報
基本情報
【特長】
・直動構造で、方向転換が速い
・ノーマルクローズとノーマルオープンの2種類があります
・同軸遮断構造で、密封性がよく、流量が多い
・潤滑するための注油は必要ありません
・手動装置が設けられているので、セッティングとトライが容易に行えます
・バルブとマニホールドを組み合わせることにより、多くのバルブをまとめて使用することが可能、且つ省スペース
・統一的に一次エアーと排気が可能。配線による故障の原因を探しやすい
・自由にバルブの連続数の調整が可能
・専用のマニホールドガスケットにより、ガスケットを反対にすれば、ノーマルオープンをノーマルクローズに切り替えることが可能
