AirTAC（エアタック）

ソレノイドバルブ 6Vシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 521円～4,436円

税込単価: 573円～4,880円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

【特長】・コネクタ式配線方式で、垂直差込と水平差込共通です。・内部排気構造のた...

未確定：候補が71型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

6V0510/6V110/6V210

6V0520/6V120/6V220

6V0530/6V130/6V230

製品仕様

型番		6V0510	6V0520	6V0530	6V210	6V220	6V230	6V110	6V120	6V130
ポート接続口径［1］	ネジ配管	給気=A・B=排気=M5			給気=A・B=1/8"（又は=1/4"）排気=1/8"			給気=A・B=排気=M5（又は=1/8"）
ポート接続口径［1］	ワンタッチ管継手配管式	A=B=φ4			A=B=φ6（又は=φ8）（又は=φ10）			A=B=φ4（又は=φ6）（又は=φ8）
有効断面積（Cv）［4］		M5:3.4mm²（0.2）		6V0530CM5: 2.2mm²（0.13）	08: 15.4mm²（0.91）		6V230C08: 14.2mm²（0.84）	06: 8.9mm²（0.52）		6V130C06: 8.0mm²（0.47）
質量		35g	50g	65g	100g	115g	130g	60g	75g	90g
使用流体		空気（40μm以上のフィルターにて濾過した空気をご使用下さい）
作動方式		パイロット式
使用圧力範囲	三位置型	0.2～0.8MPa（29～114psi）
使用圧力範囲	其它型	0.15～0.8MPa（21～114psi）
保証耐圧力		1.2MPa（175psi）
周囲温度および使用流体温度		-20～70℃
本体材質		アルミ合金
潤滑［2］		不要
パイロット排気方法		主弁・パイロット弁集中排気式
最大作動周波数［3］		5次/秒		3次/秒	5次/秒		3次/秒	5次/秒		3次/秒

［1］ポートネジ種類はPTがある;
［2］給油する場合は、一旦停止しないで下さい。なお、ISO VG32や同級のタービン油をご使用ください;
［3］最大作動周波数は無負荷状態である。
［4］有効断面積とCV値は実際測定された数値を基に計算し得られた数値である。

内部構造

部品リスト

番号	品名	番号	品名
1	パイロット弁	9	異形Oリング
2	手動ボタン	10	エンドプレート
3	コンダクト装置	11	ねじ
4	ピストン（大）	12	鋼球
5	本体	13	スプリング
6	スプール	14	復帰バネ座
7	継手アダプタ	15	サイドプレート
8	ピストン（小）	-	-

規格表

6V0510/6V110/6V210

「注」:ワンタッチ継手型ソレノイドのベースは楕円型ホールで台座取付用のみです。なお、側面に取付ネジ「S」はありません。

6V0520/6V120/6V220

「注」:ワンタッチ継手型ソレノイドのベースは楕円型ホールで台座取付用のみです。なお、側面に取付ネジ「S」はありません。

6V0530/6V130/6V230

「注」:ワンタッチ継手型ソレノイドのベースは楕円型ホールで台座取付用のみです。なお、側面に取付ネジ「S」はありません。

性質性能情報・試験情報

流量特性

図表中の流量値はAirtac実験室の実験では得られている。

型番リスト

表示件数

型番

ポート数

用途

種類

設置方法

切換の種類

ソレノイドの数

仕様

電圧

電源切時の状態

接続口の種類

接続口径

定格圧力

(MPa)

接続チューブ径

駆動の種類

配管

CV値

シールの種類

パイロット給気

リード線長

(mm)

バルブ連数

種類詳細

最小発注数量

-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1連	6V0500シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2連	6V0500シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	3連	6V0500シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	4連	6V0500シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5連	6V0500シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	6連	6V0500シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	8連	6V0500シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9連	6V0500シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	16連	6V0500シリーズベース	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ4	パイロット式スプール	ダイレクト配管	0.2	標準	内部	500	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ4	パイロット式スプール	ダイレクト配管	0.2	標準	内部	2000	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	M	M5	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.2	標準	内部	500	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	ダブル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ4	パイロット式スプール	ダイレクト配管	0.2	標準	内部	500	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	ダブル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ4	パイロット式スプール	ダイレクト配管	0.2	標準	内部	2000	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置クローズドセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ4	パイロット式スプール	ダイレクト配管	0.13	標準	内部	500	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置クローズドセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ4	パイロット式スプール	ダイレクト配管	0.13	標準	内部	2000	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置クローズドセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	M	M5	0.2～0.8	-	パイロット式スプール	ダイレクト配管	0.13	標準	内部	500	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置エキゾーストセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ4	パイロット式スプール	ダイレクト配管	0.13	標準	内部	500	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置エキゾーストセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ4	パイロット式スプール	ダイレクト配管	0.13	標準	内部	2000	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置エキゾーストセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	M	M5	0.2～0.8	-	パイロット式スプール	ダイレクト配管	0.13	標準	内部	500	-	0500シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置プレッシャセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ4	パイロット式スプール	ダイレクト配管	0.13	標準	内部	2000	-	0500シリーズ電磁弁	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1連	6V100シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2連	6V100シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	3連	6V100シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	4連	6V100シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5連	6V100シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	6連	6V100シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	7連	6V100シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	8連	6V100シリーズベース	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	AC220V	自己保持	Rc	1/8	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	Rc	1/8	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	Rc	1/8	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.52	標準	内部	2000	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	AC110V	自己保持	Rc	1/8	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ4	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC12V	自己保持	ワンタッチ配管	-	0.15～0.8	φ4	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ6	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ6	パイロット式スプール	ダイレクト配管	0.52	標準	内部	2000	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC12V	自己保持	ワンタッチ配管	-	0.15～0.8	φ6	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ8	パイロット式スプール	ダイレクト配管	0.52	標準	内部	2000	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	M	M5	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	AC110V	自己保持	M	M5	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	ダブル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ4	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	ダブル	無給油	DC24V	自己保持	ワンタッチ配管	-	0.15～0.8	φ6	パイロット式スプール	ダイレクト配管	0.52	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置クローズドセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	Rc	1/8	0.2～0.8	-	パイロット式スプール	ダイレクト配管	0.47	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置クローズドセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ6	パイロット式スプール	ダイレクト配管	0.47	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置クローズドセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ6	パイロット式スプール	ダイレクト配管	0.47	標準	内部	2000	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置クローズドセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ8	パイロット式スプール	ダイレクト配管	0.47	標準	内部	500	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置エキゾーストセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ6	パイロット式スプール	ダイレクト配管	0.47	標準	内部	2000	-	100シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	3位置プレッシャセンタ	ダブル	無給油	DC24V	自己復帰(スプリングリターン)	ワンタッチ配管	-	0.2～0.8	φ4	パイロット式スプール	ダイレクト配管	0.47	標準	内部	2000	-	100シリーズ電磁弁	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1連	6V200シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2連	6V200シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	3連	6V200シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	4連	6V200シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5連	6V200シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	6連	6V200シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	7連	6V200シリーズベース	1個
-	-	ベース単体	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	8連	6V200シリーズベース	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	AC110V	自己保持	Rc	1/8	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.91	標準	内部	500	-	200シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	AC220V	自己保持	Rc	1/4	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.91	標準	内部	500	-	200シリーズ電磁弁	1個
5ポート弁	マニホールド搭載用単体	電磁弁	マニホールドベース	2位置エキゾースト	シングル	無給油	DC24V	自己保持	Rc	1/4	0.15～0.8	-	パイロット式スプール	ダイレクト配管	0.91	標準	内部	500	-	200シリーズ電磁弁	1個

通常単価(税別) (税込単価)	通常出荷日

566円 ( 623円 )	19日目
776円 ( 854円 )	12日目
652円 ( 717円 )	3日目
786円 ( 865円 )	3日目
818円 ( 900円 )	9日目
1,022円 ( 1,124円 )	9日目
1,270円 ( 1,397円 )	3日目
1,462円 ( 1,608円 )	3日目
1,938円 ( 2,132円 )	9日目
2,399円 ( 2,639円 )	在庫品1日目当日出荷可能
1,963円 ( 2,159円 )	9日目
2,289円 ( 2,518円 )	3日目
3,208円 ( 3,529円 )	9日目
3,639円 ( 4,003円 )	9日目
3,885円 ( 4,274円 )	9日目
3,961円 ( 4,357円 )	9日目
3,885円 ( 4,274円 )	9日目
3,885円 ( 4,274円 )	9日目
3,961円 ( 4,357円 )	9日目
3,885円 ( 4,274円 )	12日目
3,961円 ( 4,357円 )	9日目
521円 ( 573円 )	3日目
747円 ( 822円 )	9日目
868円 ( 955円 )	9日目
1,092円 ( 1,201円 )	3日目
1,264円 ( 1,390円 )	3日目
1,439円 ( 1,583円 )	12日目
1,372円 ( 1,509円 )	12日目
1,704円 ( 1,874円 )	12日目
2,157円 ( 2,373円 )	9日目
2,083円 ( 2,291円 )	9日目
2,199円 ( 2,419円 )	3日目
2,157円 ( 2,373円 )	9日目
2,157円 ( 2,373円 )	9日目
2,181円 ( 2,399円 )	9日目
2,083円 ( 2,291円 )	3日目
2,284円 ( 2,512円 )	9日目
1,947円 ( 2,142円 )	3日目
2,034円 ( 2,237円 )	9日目
2,157円 ( 2,373円 )	3日目
1,947円 ( 2,142円 )	9日目
2,864円 ( 3,150円 )	9日目
3,862円 ( 4,248円 )	3日目
3,885円 ( 4,274円 )	9日目
3,885円 ( 4,274円 )	9日目
4,238円 ( 4,662円 )	9日目
3,885円 ( 4,274円 )	3日目
4,436円 ( 4,880円 )	3日目
3,961円 ( 4,357円 )	9日目
528円 ( 581円 )	3日目
709円 ( 780円 )	12日目
1,092円 ( 1,201円 )	9日目
1,173円 ( 1,290円 )	12日目
1,246円 ( 1,371円 )	12日目
1,425円 ( 1,568円 )	12日目
1,608円 ( 1,769円 )	12日目
1,762円 ( 1,938円 )	3日目
1,926円 ( 2,119円 )	9日目
1,947円 ( 2,142円 )	9日目
2,083円 ( 2,291円 )	9日目

基本情報

基本情報

【特長】
・コネクタ式配線方式で、垂直差込と水平差込共通です。
・内部排気構造のため、パイロットエアを収集してからR、Sポートより排出します。
・本体はアルミ合金にて鋳造成型で、優れた内部構造のため、有効的に流量を増大させることができます。
・ねじ配管またはワンタッチ管継手配管を選択可能です。マニホールドも利用可能で省スペース。

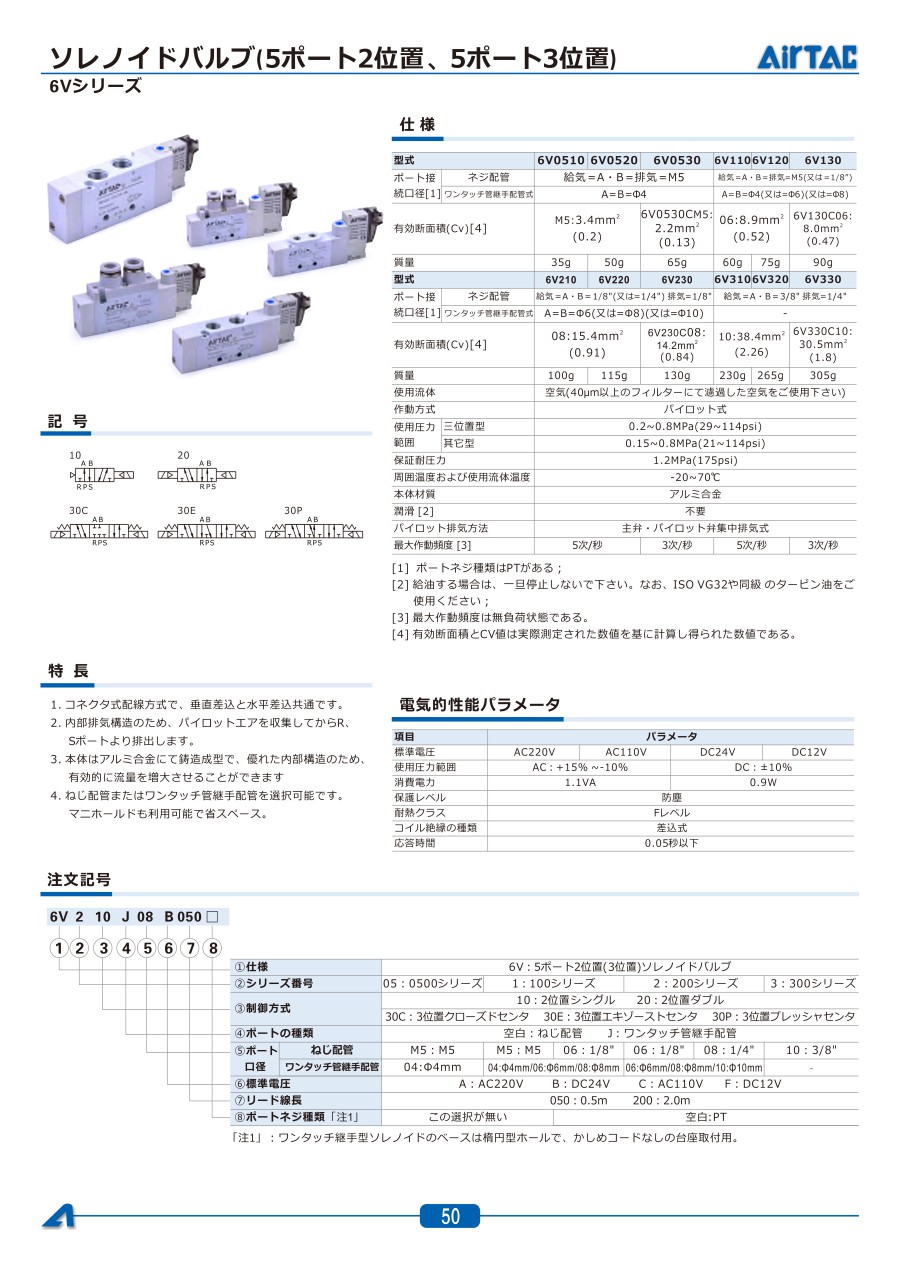

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ソレノイドバルブ 6Vシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ソレノイドバルブ 6Vシリーズ	6HVソレノイドバルブ	ソレノイドバルブ（3ポート） 3V2Mシリーズ	6D/6DWシリーズ省配線バルブユニット	7Vシリーズソレノイドバルブ（5ポート2位置/5ポート3位置）	ISO規格準拠ソレノイドバルブ VQ7-6シリーズ Size1 単体
メーカー	AirTAC（エアタック）	AirTAC（エアタック）	AirTAC（エアタック）	AirTAC（エアタック）	AirTAC（エアタック）	SMC
通常価格	521円-	2,421円 -	607円 -	2,000円 -	1,907円 -	243円 -
通常出荷日	在庫品1日目〜	9日目〜	12日目	9日目〜	在庫品1日目〜	在庫品1日目〜
