ワンタッチ継手（ステンレス） チューブーーネジ類 BKCシリーズ
- 通常単価(税別)
- 423円～1,569円
- 税込単価
- 465円～1,726円
【特長】・型式と仕様が多くあるので、様々な空気圧システムに用いることができます。・流通性能が優れており...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用圧力範囲 | 0～10kgf/cm2（0～1.0MPa） |
|---|---|
| 負圧 | -750mmHg（10Torr） |
| 保証耐圧力 | 3.0MPa |
| 動作温度範囲（℃） | 0～+150 |
注：高温下において使用される場合、ホースまたはPUパイプ温度抵抗レベルを確認する必要があります。
規格表
使用例
装着と使用について
（1）チューブの着脱方法
- 1.1：チューブの取付け
キャップロック付きチューブを本体に挿入し、その後、キャップをしっかり締めれば、チューブが簡単に抜けることはありません。（図一による） - 1.2：チューブの取外し
チューブを取り外す前に、まずキャップロックを緩め、その後チューブを引っ張れば抜くことができます。（図二による）
（2）ネジのねじ込み方法
- 下図に示すように、六角レンチで継手を締めます。（注：継手本体にのみレンチを使用し、キャップロックには使わないでください）
選定サポート情報
注文記号
注： φ8×φ5.5チューブを使用時は、BKC0806ロックナットストレートジョイントを使用します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
530円 ( 583円 ) | 9日目 |
423円 ( 465円 ) | 9日目 |
685円 ( 754円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 3日目 |
783円 ( 861円 ) | 9日目 |
990円 ( 1,089円 ) | 9日目 |
626円 ( 689円 ) | 9日目 |
870円 ( 957円 ) | 3日目 |
1,051円 ( 1,156円 ) | 3日目 |
955円 ( 1,051円 ) | 9日目 |
1,569円 ( 1,726円 ) | 9日目 |
1,244円 ( 1,368円 ) | 9日目 |
1,111円 ( 1,222円 ) | 9日目 |
1,356円 ( 1,492円 ) | 9日目 |
詳細情報
基本情報
【特長】
・型式と仕様が多くあるので、様々な空気圧システムに用いることができます。
・流通性能が優れており、チューブ内径と同容量の気体を通過させることができます。
・ニッケルメッキにより腐食や汚染を防ぎますので、用途が広がります。
・フルメタル継手は高温環境で使用することができます。

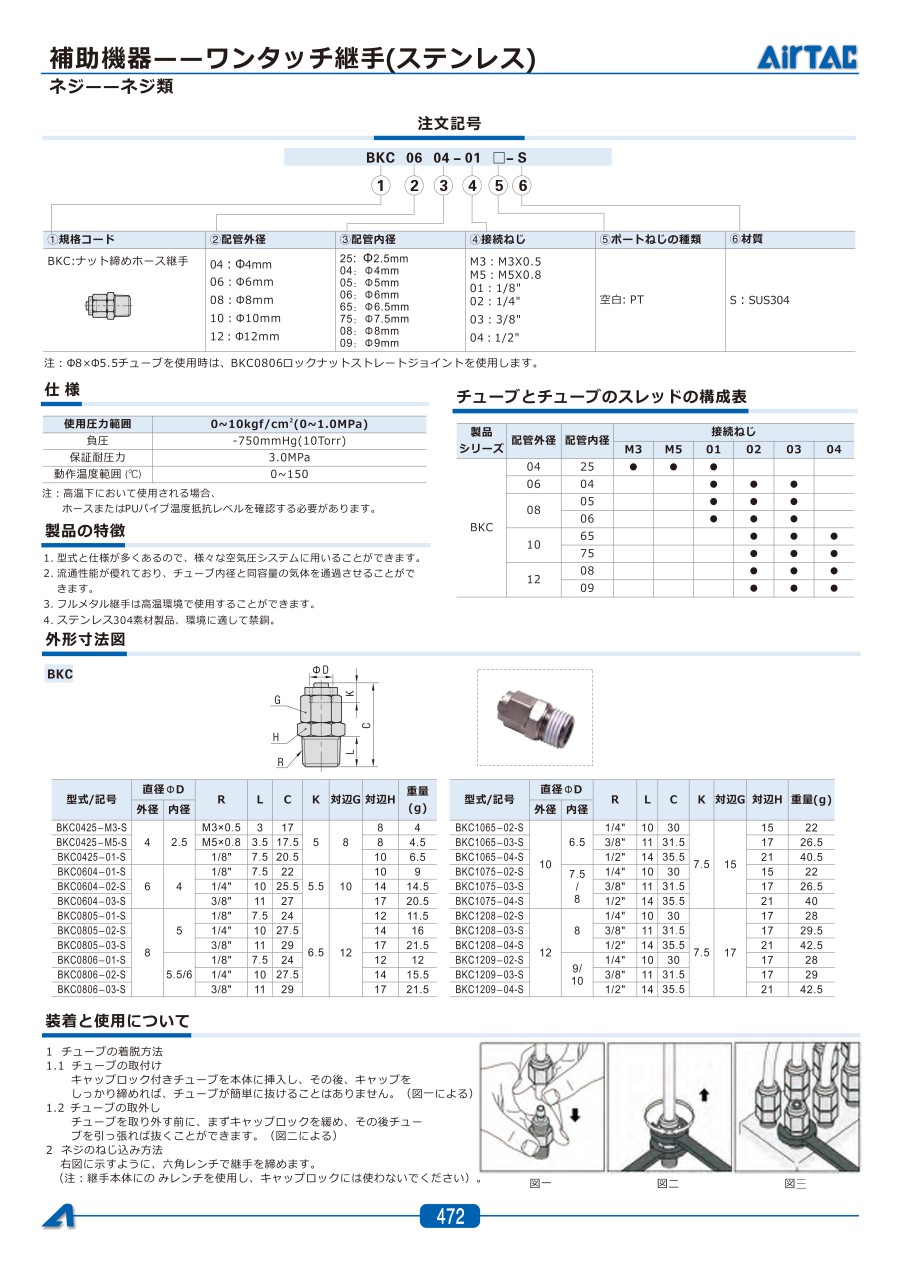

カタログ
