AirTAC（エアタック）

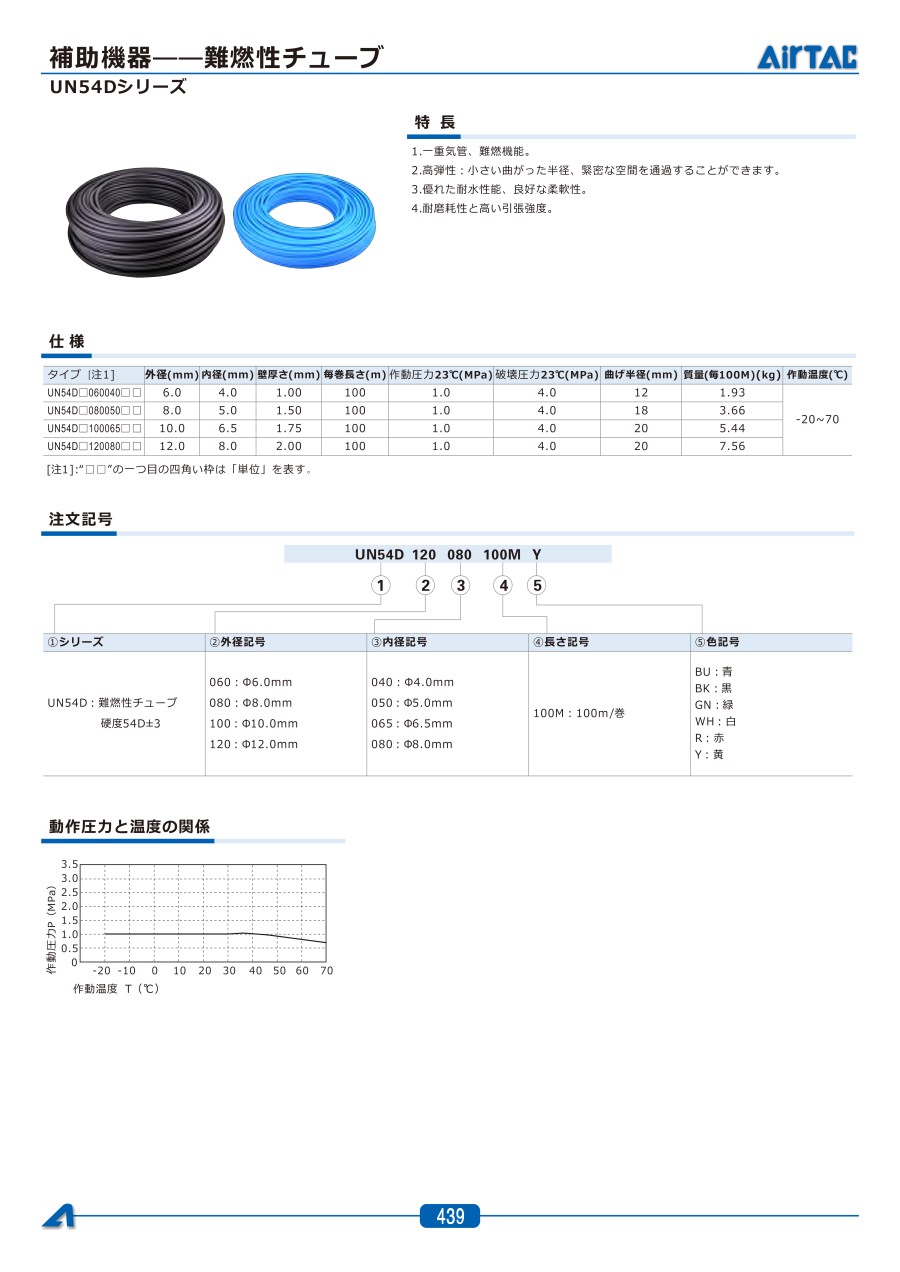

難燃性チューブ UN54Dシリーズ

難燃性チューブ UN54Dシリーズ
  • 一部SALE 2026/01/31まで
通常単価(税別)
12,131円～42,457円特別価格
税込単価
13,344円～46,703円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ポリウレタンチューブ UE95Aシリーズ

AirTAC（エアタック）

ポリウレタンチューブ UE95Aシリーズ
4.7
通常価格(税別)： 693円 (税込価格：762円)

通常出荷日：在庫品1日目

【特長】・一重気管、難燃機能。・高弾性：小さい曲がった半径、緊密な空間を通過す...

詳細情報を確認する

ご注意

  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が24型番あります。
数量：

商品情報

製品仕様

タイプ［注1］外径
（mm）		内径
（mm）		壁厚さ
（mm）		毎巻長さ
（m）		作動圧力23℃
（MPa）		破壊圧力23℃
（MPa）		曲げ半径
（mm）		質量（毎100M）
（kg）		作動温度
（℃）
UN54D□060040□□6.04.01.001001.04.0121.93-20～70
UN54D□080050□□8.05.01.501001.04.0183.66
UN54D□100065□□10.06.51.751001.04.0205.44
UN54D□120080□□12.08.02.001001.04.0207.56

［注1］:"□□"の一つ目の四角い枠は「単位」を表す。

選定サポート情報

注文例

難燃性チューブ UN54Dシリーズ 注文例

性能・試験情報

動作圧力と温度の関係

難燃性チューブ UN54Dシリーズ 動作圧力と温度の関係図

型番リスト

表示件数
  • 1
    • 型番
    UN54D060040100MBK
    UN54D060040100MBU
    UN54D060040100MGN
    UN54D060040100MR
    UN54D060040100MWH
    UN54D060040100MY
    UN54D080050100MBK
    UN54D080050100MBU
    UN54D080050100MGN
    UN54D080050100MR
    UN54D080050100MWH
    UN54D080050100MY
    UN54D100065100MBK
    UN54D100065100MBU
    UN54D100065100MGN
    UN54D100065100MR
    UN54D100065100MWH
    UN54D100065100MY
    UN54D120080100MBK
    UN54D120080100MBU
    UN54D120080100MGN
    UN54D120080100MR
    UN54D120080100MWH
    UN54D120080100MY

    色

    外径 D

    (φ)

    内径 d

    (φ)

    外径【区分】

    内径【区分】

    		最小発注数量
    黒
    6
    4
    ～6
    ～4
    1個
    青
    6
    4
    ～6
    ～4
    1個
    緑
    6
    4
    ～6
    ～4
    1個
    [赤] 赤
    6
    4
    ～6
    ～4
    1個
    白
    6
    4
    ～6
    ～4
    1個
    黄
    6
    4
    ～6
    ～4
    1個
    黒
    8
    5
    ～8
    ～5
    1個
    青
    8
    5
    ～8
    ～5
    1個
    緑
    8
    5
    ～8
    ～5
    1個
    [赤] 赤
    8
    5
    ～8
    ～5
    1個
    白
    8
    5
    ～8
    ～5
    1個
    黄
    8
    5
    ～8
    ～5
    1個
    黒
    10
    6.5
    ～10
    ～7
    1個
    青
    10
    6.5
    ～10
    ～7
    1個
    緑
    10
    6.5
    ～10
    ～7
    1個
    [赤] 赤
    10
    6.5
    ～10
    ～7
    1個
    白
    10
    6.5
    ～10
    ～7
    1個
    黄
    10
    6.5
    ～10
    ～7
    1個
    黒
    12
    8
    ～15
    ～8
    1個
    青
    12
    8
    ～15
    ～8
    1個
    緑
    12
    8
    ～15
    ～8
    1個
    [赤] 赤
    12
    8
    ～15
    ～8
    1個
    白
    12
    8
    ～15
    ～8
    1個
    黄
    12
    8
    ～15
    ～8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,131円10,917円
    ( 12,009円 )
    12日目
    12,131円10,917円
    ( 12,009円 )
    12日目
    12,131円10,917円
    ( 12,009円 )
    12日目
    12,131円10,917円
    ( 12,009円 )
    12日目
    12,737円11,463円
    ( 12,609円 )
    12日目
    12,131円10,917円
    ( 12,009円 )
    12日目
    21,566円19,409円
    ( 21,350円 )
    12日目
    21,566円19,409円
    ( 21,350円 )
    12日目
    21,566円19,409円
    ( 21,350円 )
    12日目
    21,566円19,409円
    ( 21,350円 )
    12日目
    21,566円19,409円
    ( 21,350円 )
    12日目
    21,566円19,409円
    ( 21,350円 )
    12日目
    31,169円28,052円
    ( 30,857円 )
    12日目
    31,169円28,052円
    ( 30,857円 )
    12日目
    31,169円28,052円
    ( 30,857円 )
    12日目
    31,169円28,052円
    ( 30,857円 )
    12日目
    31,169円28,052円
    ( 30,857円 )
    12日目
    31,169円28,052円
    ( 30,857円 )
    12日目
    42,457円38,211円
    ( 42,032円 )
    12日目
    42,457円38,211円
    ( 42,032円 )
    12日目
    42,457円38,211円
    ( 42,032円 )
    12日目
    42,457円38,211円
    ( 42,032円 )
    12日目
    42,457円38,211円
    ( 42,032円 )
    12日目
    42,457円38,211円
    ( 42,032円 )
    12日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・一重気管、難燃機能。
    ・高弾性：小さい曲がった半径、緊密な空間を通過することができます。
    ・優れた耐水性能、良好な柔軟性。
    ・耐摩耗性と高い引張強度。

    ご注意

    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
