AirTAC（エアタック）

エアオペレートバルブ 6Aシリーズ

エアオペレートバルブ 6Aシリーズ
通常単価(税別)
1,859円～2,612円
税込単価
2,045円～2,873円

【特長】・本体はアルミ合金にて鋳造成型で、優れた内部構造のため、有効的に流量を...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が10型番あります。
数量：

商品情報

外形図

6A0510/6A110/6A210

エアオペレートバルブ 6Aシリーズ 6A0510/6A110/6A210外形図

6A0520/6A120/6A220

エアオペレートバルブ 6Aシリーズ 6A0520/6A120/6A220外形図

6A0530/6A130/6A230

エアオペレートバルブ 6Aシリーズ 6A0530/6A130/6A230外形図

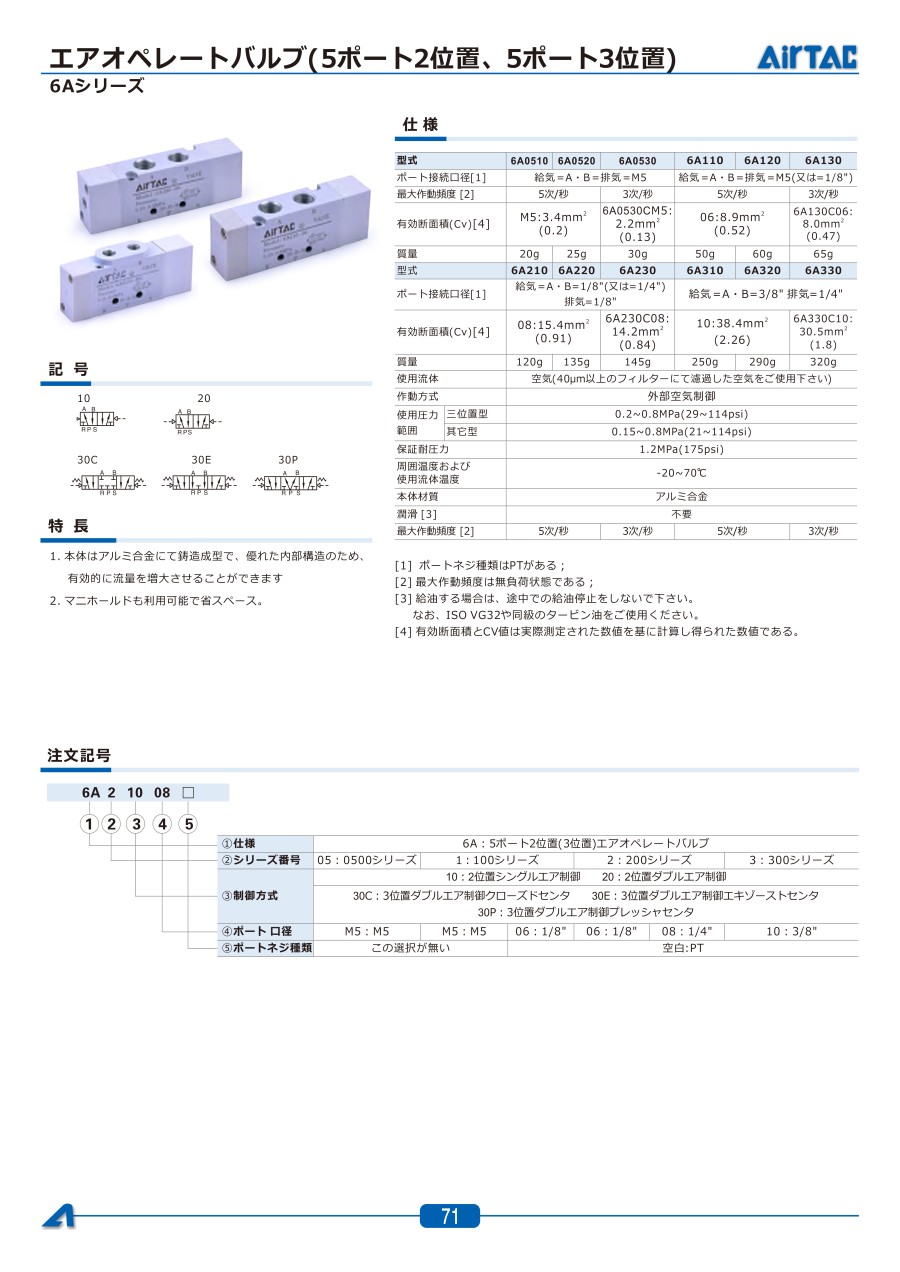

製品仕様

型番6A05106A05206A05306A1106A1206A1306A2106A2206A230
ポート接続口径［1］給気=A・B=排気=M5給気=A・B=排気=M5（又は=1/8"）給気=A・B=l/8"（又は=1/4"） 排気=1/8"
最大作動周波数［2］5次/秒3次/秒5次/秒3次/秒5次/秒3次/秒
有効断面積（Cv）［4］M5:3.4mm2（0.2）6A0530CM5:
2.2mm2（0.13）		06:8.9mm2（0.52）6A130C06:
8.0mm2（0.47）		08:15.4mm2（0.91）6A230C08:
14.2mm2（0.84）
質量20g25g30g50g60g65g120g125g135g
使用流体空気（40μm以上のフィルターにて濾過した空気をご使用下さい）
作動方式外部空気制御
使用圧力範囲三位置型0.2～0.8MPa（29～114psi）
其它型0.15～0.8MPa（21～114psi）
保証耐圧力1.2MPa（175psi）
周囲温度および
使用流体温度		-20～70℃
本体材質アルミ合金
潤滑［3］不要

［1］ポートネジ種類はPTがある;
［2］最大作動周波数は無負荷状態である；
［3］給油する場合は、途中での給油停止をしないで下さい。なお、ISP VG32や同級のタービン油をご使用ください。
［4］有効断面積とCV値は実際測定された数値を基に計算し得られた数値である。

規格表

6A0510/6A110/6A210

エアオペレートバルブ 6Aシリーズ 6A0510/6A110/6A210規格表

6A0520/6A120/6A220

エアオペレートバルブ 6Aシリーズ 6A0520/6A120/6A220規格表

6A0530/6A130/6A230

エアオペレートバルブ 6Aシリーズ 6A0530/6A130/6A230規格表

性質性能情報・試験情報

流量特性

エアオペレートバルブ 6Aシリーズ 流量特性図

図表中の流量値はAirtac実験室の実験では得られている。

型番リスト

表示件数
  • 1
    • 型番
    6A0510M5
    6A0520M5
    6A11006
    6A110M5
    6A12006
    6A130EM5
    6A21006
    6A21008
    6A22006
    6A22008

    切換の種類

    接続種類

    配管ねじの呼び

    CV値

    		最小発注数量
    [その他] 2位置シングルエア制御
    M
    M5
    0.2
    1個
    [その他] 2位置ダブルエア制御
    M
    M5
    0.2
    1個
    [その他] 2位置シングルエア制御
    [Rc(R)] Rc
    1/8
    0.52
    1個
    [その他] 2位置シングルエア制御
    M
    M5
    0.52
    1個
    [その他] 2位置ダブルエア制御
    [Rc(R)] Rc
    1/8
    0.52
    1個
    [その他] 3位置ダブルエア制御エキゾーストセンタ
    M
    M5
    0.47
    1個
    [その他] 2位置シングルエア制御
    [Rc(R)] Rc
    1/8
    0.91
    1個
    [その他] 2位置シングルエア制御
    [Rc(R)] Rc
    1/4
    0.91
    1個
    [その他] 2位置ダブルエア制御
    [Rc(R)] Rc
    1/8
    0.91
    1個
    [その他] 2位置ダブルエア制御
    [Rc(R)] Rc
    1/4
    0.91
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,945円
    ( 2,140円 )
    9日目
    1,947円
    ( 2,142円 )
    9日目
    1,945円
    ( 2,140円 )
    3日目
    1,859円
    ( 2,045円 )
    9日目
    1,947円
    ( 2,142円 )
    9日目
    2,612円
    ( 2,873円 )
    9日目
    1,925円
    ( 2,118円 )
    9日目
    1,945円
    ( 2,140円 )
    9日目
    2,181円
    ( 2,399円 )
    3日目
    2,289円
    ( 2,518円 )
    12日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・本体はアルミ合金にて鋳造成型で、優れた内部構造のため、有効的に流量を増大させることができます
    ・マニホールドも利用可能で省スペース

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
