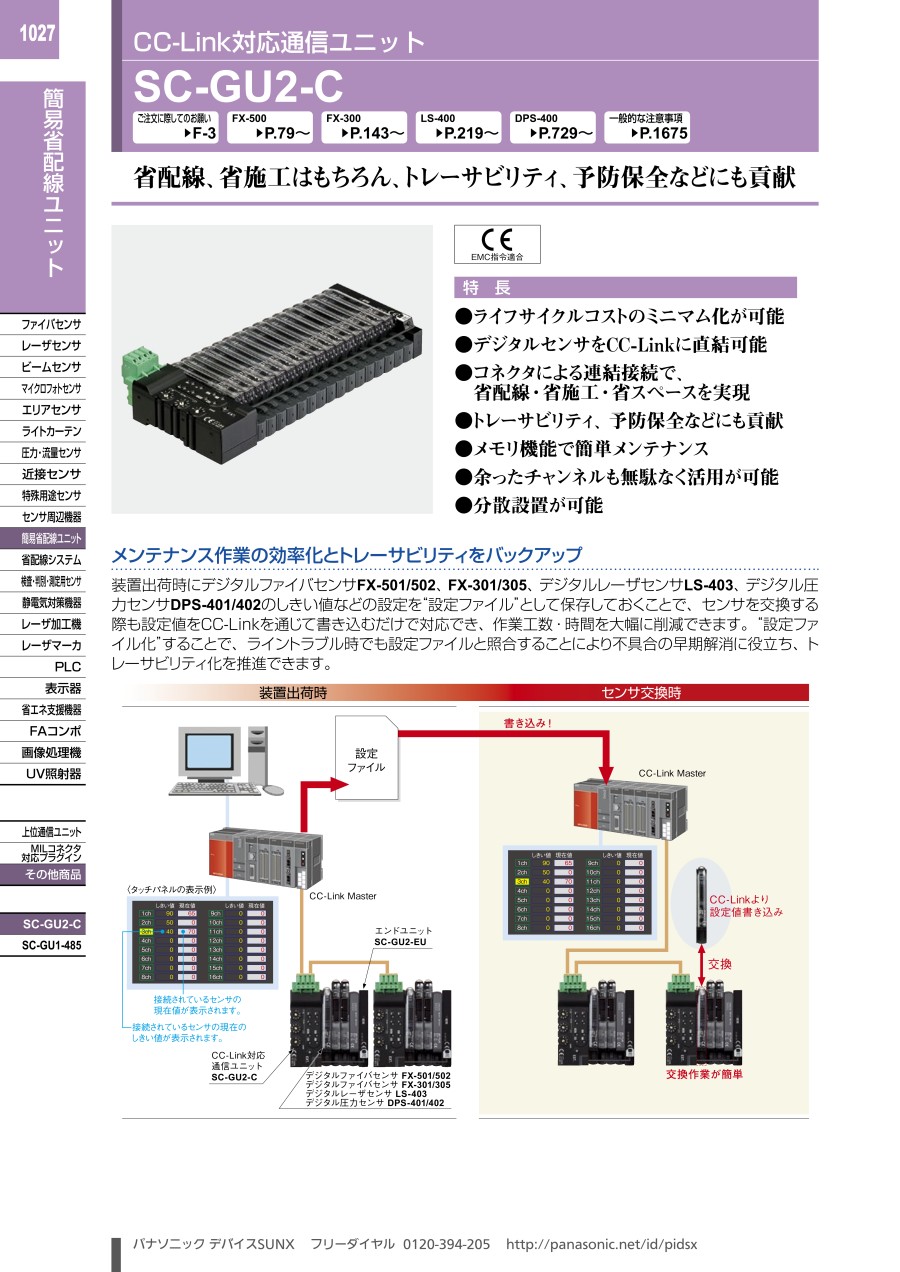

CC-Link対応通信ユニット SC-GU2-C

商品特長詳細

デジタルセンサをCC-Linkに直結可能
省配線、省施工はもちろん、トレーサビリティ、予防保全などにも貢献

CE を取得しています。
CE : EMC指令

動作検証用ソフトを新たに用意

タッチパネル上で、デジタルセンサのしきい値、入光量の確認や各種設定が行なえます。

トレーサビリティ

装置立ち上げ時のセンサの設定状態を把握・保存することで、装置納入先における不具合の早期解消に役立ちます。

設備のリモート監視

メンテナンス作業の効率化

装置出荷時の設定条件を"設定ファイル"として保存しておくことで、センサを交換した際もCC-Link を通じて書き込むだけで対応可能。交換作業もコネクタ接続のため、工具なしで簡単に行なえます。

予防保全

センサの入光量や圧力値などのデジタル値を定期的に取得・グラフ化することで、予防保全が可能。
（例）ファイバセンサの汚れなどでの光量低下。

メモリ機能で簡単メンテナンス

連結しているデジタルセンサの設定をSC-GU2-Cに記憶。"設定拡張（EXT.）"キーを押すだけで設定データを送信し元の状態に戻すことができます。センサ交換などのメンテナンスをスムーズに行なえます。
また、電源投入時にSC-GU2-Cに保存されている設定とデジタルセンサの設定を自動的にチェックします。設定が異なっていた場合はメモリ機能表示灯が点滅し、警報信号を送ることもできますので設定を変更したまま装置が稼動することを防ぎます。

省配線・省施工・省スペース

CC-Link 子局の設置スペースを削減。コネクタによる連結接続ですから配線工数を削減でき、施工時間の短縮に貢献します。

空きユニット設定で省スペース

データ制御を明解にするため1byte（センサ入力：8台分）毎に処理を行ないたい場合や、後々センサの追加を予定している場合などに空きユニット（センサ）を設定することができます。また従来のリモートI/O では、必ず16台分の設置スペースが必要ですが、必要最小限の設置スペースに抑えることができます。

（例）16台を8台毎に分け、空きユニットを3台ずつ作る場合。

製品仕様



規格表

CC-Link対応通信ユニット

（注1）：指定のない測定条件は、使用周囲温度=+23℃です。
（注2）：データ通信は以下の機種のみ対応しています。
FX-501/502、FX-301/305、LS-403、DPS-401/402
（注3）：連結するセンサアンプなどの消費電流の合計が許容通過電流を超えないようにご注意ください。
（注4）：他の機器に電源を供給する場合は、許容通過電流以下になるように設計してください。
（注5）：CC-Link協会認定の専用ケーブルをご使用ください。

1chコネクタ入力ユニット

（注1）：指定のない測定条件は、使用周囲温度=+23℃です。
（注2）：接続した入力機器の消費電流および入力電流は、含みません。
（注3）：通信データと入力電圧の関係は、下図の通りです。





エンドユニット

（注1）：指定のない測定条件は、使用周囲温度=+23℃です。
（注2）：通信用コネクタ付ケーブルの長さを調整する場合は、ゆっくりと引っ張ってください。SC-GU2-Cから通信用コネクタ付ケーブルを取り外す場合は、コネクタ部を持って取り外してください。

コネクタ入力ユニット

（注1）：指定のない測定条件は、使用周囲温度=+20℃です。
（注2）：接続した入力機器の消費電流および入力電流は、含みません。
（注3）：入・出力ラインの最大通過電流は、50mA以下としてください。

プラグイン用センサユニット （MILコネクタ）

（注1）：指定のない測定条件は、使用周囲温度=+20℃です。
（注2）：SC-MILはMILコネクタとは別に、別電源から電源供給を受けることができるケーブル引出用コネクタが装備されています。詳細は、取扱説明書をご参照ください。
（注3）：電源機器の許容電流量および接続するケーブルの許容電流量のいずれかが、許容通過電流値より小さい場合は、最も小さい仕様に合わせてください。
