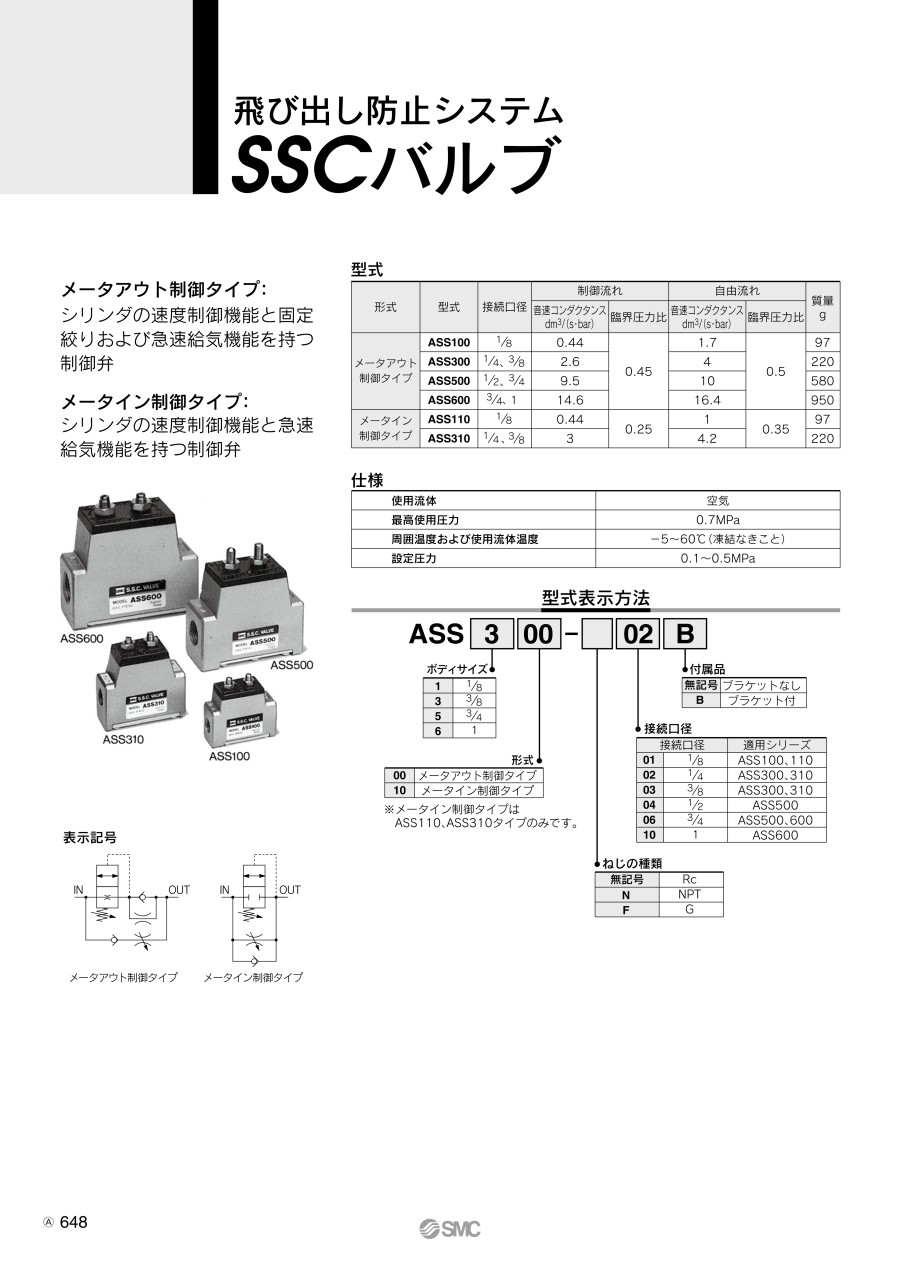

飛び出し防止システム SSCバルブ
- 通常単価(税別)
- 3,149円～22,687円特別価格
- 税込単価
- 3,464円～24,956円特別価格
通常出荷日：在庫品1日目～19日目一部当日出荷可能
シリンダロッド飛び出しによる事故防止。【特長】メータアウト制御タイプ：シリンダの速度制御機能と固定絞り...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
表示記号
メータアウト制御タイプ
メータイン制御タイプ
型番
| 形式 | 型番 | 接続口径 | 制御流れ | 自由流れ | 質量 g | ||
|---|---|---|---|---|---|---|---|
| 音速コンダクタンス dm3/（s・bar） | 臨界圧力比 | 音速コンダクタンス dm3/（s・bar） | 臨界圧力比 | ||||
| メータアウト制御タイプ | ASS100 | 1/8 | 0.44 | 0.45 | 1.7 | 0.5 | 97 |
| ASS300 | 1/4、3/8 | 2.6 | 4 | 220 | |||
| ASS500 | 1/2、3/4 | 9.5 | 10 | 580 | |||
| ASS600 | 3/4、1 | 14.6 | 16.4 | 950 | |||
| メータイン制御タイプ | ASS110 | 1/8 | 0.44 | 0.25 | 1 | 0.35 | 97 |
| ASS310 | 1/4、3/8 | 3 | 4.2 | 220 | |||
仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 0.7MPa |
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） |
| 設定圧力 | 0.1～0.5MPa |
規格表
| 型番 | D | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | P | d | h | T | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASS100 | ASS110 | 1/8 | 50 | 17 | 4 | 14 | 52 | 20 | 5 | 9 | 20 | 5 | 10 | 2 |
| ASS300 | ASS310 | 1/4・3/8 | 63 | 16.5 | 5 | 23 | 73 | 26 | 6 | 12 | 30 | 6 | 12 | 3.2 |
| ASS500 | - | 1/2・3/4 | 90 | 30.5 | 6 | 27 | 99 | 38 | 6 | 13 | 35 | 7 | 14 | 2.3 |
| ASS600 | - | 3/4・1 | 112 | 26 | 6 | 31 | 116 | 46 | 6 | 14 | 65 | 7 | 14 | 3.2 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,409円 ( 3,750円 ) | 5日目 |
3,944円 ( 4,338円 ) | 在庫品1日目当日出荷可能 |
3,149円 ( 3,464円 ) | 9日目 |
3,409円 ( 3,750円 ) | 5日目 |
3,874円 ( 4,261円 ) | 5日目 |
4,216円 ( 4,638円 ) | 在庫品1日目当日出荷可能 |
5,659円 ( 6,225円 ) | 在庫品1日目当日出荷可能 |
4,215円 ( 4,637円 ) | 19日目 |
4,890円 ( 5,379円 ) | 6日目 |
4,215円 ( 4,637円 ) | 6日目 |
4,890円 ( 5,379円 ) | 9日目 |
4,215円 ( 4,637円 ) | 5日目 |
4,215円 ( 4,637円 ) | 6日目 |
4,876円3,266円 ( 3,593円 ) | 在庫品1日目当日出荷可能 |
4,890円 ( 5,379円 ) | 19日目 |
4,215円 ( 4,637円 ) | 5日目 |
4,890円 ( 5,379円 ) | 5日目 |
4,548円 ( 5,003円 ) | 19日目 |
7,865円 ( 8,652円 ) | 6日目 |
8,539円 ( 9,393円 ) | 6日目 |
7,751円 ( 8,526円 ) | 6日目 |
7,969円 ( 8,766円 ) | 9日目 |
7,865円 ( 8,652円 ) | 5日目 |
22,687円 ( 24,956円 ) | 9日目 |
詳細情報
基本情報
シリンダロッド飛び出しによる事故防止。
【特長】
メータアウト制御タイプ：
シリンダの速度制御機能と固定絞りおよび急速給気機能を持つ制御弁。
メータイン制御タイプ：
シリンダの速度制御機能と急速給気機能を持つ制御弁。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
