直動精密レギュレータ 10/20/21-ARP20～40・10/20/21-ARP20～40K

外形図

圧力計オプション

デジタル圧力スイッチ
（リード線仕様：配線下取出し）

デジタル圧力スイッチ
（リード線仕様：配線上取出し）

丸型圧力計

製品仕様

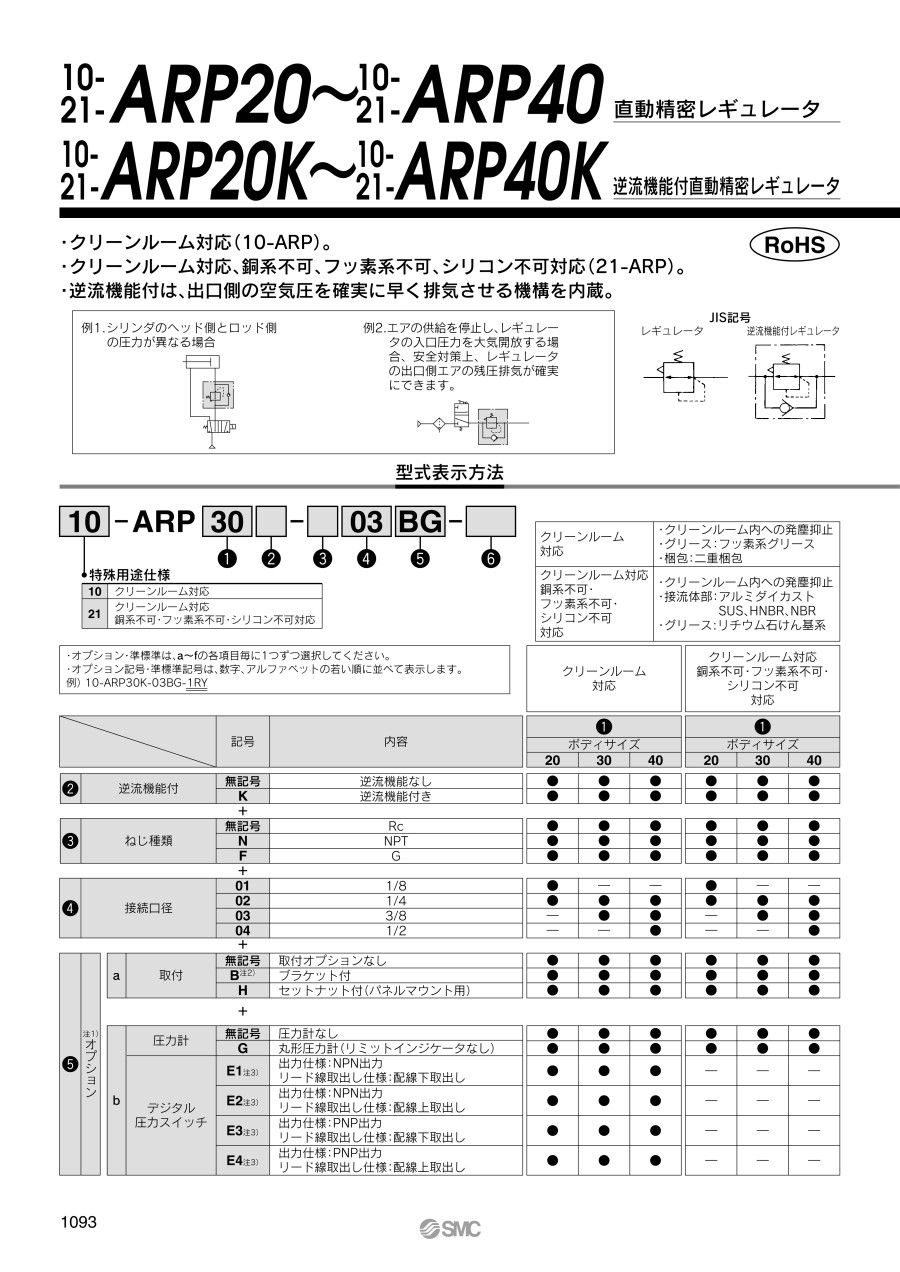

型式表示方法

注1） オプションB、G、Hは同時梱包となリ、組付けられていません。
注2） プラケットにはセットナットが付属となります。
注3） H（パネルマウント）と合わせて選択しますと、リード線の脱着スベースがなくなリますので、その場合は、リード線取出し仕様：配線上取出し（準標準仕様Yを同時に選択した場合は配線下取出し）を選択してください。
注4） 標準仕様に対し、調圧スプリングのみ異なります。0.2、もしくは0.6MPa以上に設定できないようにした製品ではありません。
圧力計付の場合、0.2MPa設定用では0.2MPa用の圧力計が付属し、0.6MPa設定用では0.7MPa用圧力計が付属します。
注5） ねじ種類NPTが対象となります。新計量法上（日本国内用はSI単位）、海外向けのみの販売となります。デジタル圧カスイッチは、単位切換機能付で、初期設定はpsiとなります。
注6） オプション：E1、E2、E3、E4が対象となリます。新計量法上（日本国内用はSI単位）、海外向けのみの販売となります。
注7） ○は、ねじ種類がNPTの場合のみの対応となります。
注8） △は、オプション： E1、E2、E3、E4と併せて選択してください。

仕様

注1） 逆流機能付（10-ARP20K～40K）の場合、入口圧力は設定圧力よりも0.05MPa以上高くなる様にしてください。
注2） 0.2MPa設定用のみ繰り返し性は±3kPa以内となリます。
注3） オプションなしの場合の質量となります。

規格表

注1） 全長寸法Bはハンドルをアンロックした状態での寸法です。
注2） 10-ARP20（K）、21-ARP20（K）のみ圧力計位置は配管中心より上側になリます。
