商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

軸方向フート形／（MBL）

ロッド側フランジ形／（MBF）

1山クレビス形／（MBC）

トラニオン受金具

2山クレビス受金具

製品仕様

■取付支持金具／型番

チューブ内径（mm）	32	40	50	63	80	100	125
軸方向フート形^注1）	MB-L03	MB-L04	MB-L05	MB-L06	MB-L08	MB-L10	MB-L12
フランジ	MB-F03	MB-F04	MB-F05	MB-F06	MB-F08	MB-F10	MB-F12
1山クレビス	MB-C03	MB-C04	MB-C05	MB-C06	MB-C08	MB-C10	MB-C12
2山クレビス	MB-D03	MB-D04	MB-D05	MB-D06	MB-D08	MB-D10	MB-D12

注1）軸方向フート形金具をご注文の際、シリンダ1台分の場合には数量を2ヶでご手配ください。
注2）各取付支持金具に付属する部品は次の通りです。軸方向フート形、フランジ、1山クレビス／本体取付用ボルト、2山クレビス／本体取付用ボルト、クレビス用ピン、平座金、割りピン→カタログ参照。

■振動角度

チューブ内径（mm）	A°	B°	A°+B°+90°
32・40	25°	45°	160°
50・63	40°	60°	190°
80・100	30°	55°	175°
125	30°	50°	170°

■軸方向フート形／（MBL）

※エアクッションなしの場合は、ラバークッション付となります。なおピストンの両側にダンパが装着されることにより、φ32、φ40は6mm、φ50、φ63は8mm、φ80、φ100は10mm、φ125は12mm全長が長くなります。

■ロッド側フランジの全長および長手取付方法

■1山クレビスの全長および長手取付方法

■トラニオン受金具の長手取付方法

※※エアクッションなしの場合は、ラバークッション付となります。なおピストンの両側にダンパが装着されることにより、φ32、φ40は3mm、φ50、φ63は4mm、φ80、φ100は5mm、φ125は6mmZ寸法が長くなります。

■クレビス受金具の長手取付方法

規格表

単位：mm

■軸方向フート形／（MBL）

チューブ内径（mm）	LD	LH	LS	LT	LX	LY	LZ	TT	TX	TY	X	Y	ZZ
32	7	30	128	3.2	32	53	50	17	48	49	22	9	162
40	9	33	132	3.2	38	59	55	22	55	58	24	11	170
50	9	40	148	3.2	46	72.5	70	22	68	71	27	11	190
63	12	45	148	3.6	56	82.5	80	28	81	81	27	14	193
80	12	55	174	4.5	72	102.5	100	34	102	102	30	14	230
100	14	65	178	4.5	89	122	120	40	124	124	32	16	234
125	14	81	210	8	90	149	136	50	148	148	45	20	282

ラバークッション

チューブ内径（mm）	LS	ZZ
32	134	168
40	138	176
50	156	198
63	156	201
80	184	240
100	188	244
125	222	294

■ロッド側フランジ形／（MBF）

チューブ内径（mm）	FB	FD	FE	FT	FX	FY	FZ	Fd	TT	TX	TY
32	50	7	3	10	64	32	79	24.5	17	48	49
40	55	9	3	10	72	36	90	29.5	22	55	58
50	70	9	2	12	90	45	110	35.5	22	68	71
63	80	9	2	12	100	50	120	38.5	28	81	81
80	100	12	4	16	126	63	153	41	34	102	102
100	120	14	4	16	150	75	178	46	40	124	124
125	138	14	7	20	180	102	216	57	50	148	148

■1山クレビス形／（MBC）

チューブ内径（mm）	CD_H10	CX	L	RR	TT	TX	TY	U	Z	ZZ
32	10（0～+0.058）	14（-0.3～-0.1）	23	10.5	17	48	49	13	154	164.5
40	10（0～+0.058）	14（-0.3～-0.1）	23	11	22	55	58	13	158	169
50	14（0～+0.070）	20（-0.3～-0.1）	30	15	22	68	71	17	182	197
63	14（0～+0.070）	20（-0.3～-0.1）	30	15	28	81	81	17	182	197
80	22（0～+0.084）	30（-0.3～-0.1）	42	23	34	102	102	26	228	251
100	22（0～+0.084）	30（-0.3～-0.1）	42	23	40	124	124	26	228	251
125	25（0～+0.084）	32（-0.3～-0.1）	50	28	50	148	148	30	267	295

ラバークッション

チューブ内径（mm）	Z	ZZ
32	160	170.5
40	164	175
50	190	205
63	190	205
80	238	261
100	238	261
125	279	307

■トラニオン受金具

型番	チューブ内径（mm）	B	TA	TL	TU	TC	TX	TE	TO	TR	TT	TS	TH	TF	Z※※	TD_H10
MB-S03	32	46	62	45	8.5	62	50	74	12	7	13	10	35	47	89	12（0～+0.070）
MB-S04	40	52	80	60	10	80	63	97	17	9	17	12	45	60	93	16（0～+0.070）
MB-S04	50	65	80	60	10	92	75	109	17	9	17	12	45	60	105	16（0～+0.070）
MB-S06	63	75	100	70	15	110	90	130	20	11	22	14	60	80	105	20（0～+0.084）
MB-S06	80	95	100	70	15	130	110	150	20	11	22	14	60	80	129	20（0～+0.084）
MB-S10	100	114	120	90	15	158	132	184	26	13.5	24	17	75	100	129	25（0～+0.084）
MB-S12	125	136	142	105	18.5	186	160	212	26	13.5	24	25	85	115	157	25（0～+0.084）

ラバークッション

チューブ内径（mm）	Z
32	92
40	96
50	109
63	109
80	134
100	134
125	163

■2山クレビス受金具

型番	チューブ内径（mm）	B	DA	DB	DL	DU	DC	DX	DE	DO	DR	DT	DS	DH	Z※	DD_H10
MB-B03	32	46	42	32	22	10	44	14	62	9	6.6	15	7	33	154	10（0～+0.058）
MB-B03	40	52	42	32	22	10	44	14	62	9	6.6	15	7	33	158	10（0～+0.058）
MB-B05	50	65	53	43	30	11.5	60	20	81	10.5	9	18	8	45	182	14（0～+0.070）
MB-B05	63	75	53	43	30	11.5	60	20	81	10.5	9	18	8	45	182	14（0～+0.070）
MB-B08	80	95	73	64	45	14	86	30	111	12.5	11	22	10	65	228	22（0～+0.084）
MB-B08	100	114	73	64	45	14	86	30	111	12.5	11	22	10	65	228	22（0～+0.084）
MB-B12	125	136	90	78	60	15	110	32	136	13	13.5	24	14	75	267	25（0～+0.084）

ラバークッション

チューブ内径（mm）	Z
32	160
40	164
50	190
63	190
80	238
100	238
125	279

型番リスト

表示件数

型番

種類

適用チューブ内径

(Φ)

種別

オーダーメイド仕様

最小発注数量

クレビス	32、40	トラニオン受金具	なし	2個
クレビス	50、63	トラニオン受金具	なし	2個
クレビス	80、100	トラニオン受金具	なし	1個
クレビス	125	トラニオン受金具	なし	2個
クレビス	32	1山クレビス	なし	2個
クレビス	40	1山クレビス	なし	2個
クレビス	50	1山クレビス	なし	2個
クレビス	63	1山クレビス	なし	2個
クレビス	80	1山クレビス	なし	2個
クレビス	100	1山クレビス	なし	2個
クレビス	125	1山クレビス	なし	2個
クレビス	32	2山クレビス	なし	2個
クレビス	40	2山クレビス	なし	2個
クレビス	50	2山クレビス	なし	2個
クレビス	63	2山クレビス	なし	2個
クレビス	80	2山クレビス	なし	2個
クレビス	100	2山クレビス	なし	2個
クレビス	125	2山クレビス	なし	2個
クレビス	125	2山クレビス	2山クレビス用ピン・2山ナックル用ピンに割ピン、平座金入り	2個
クレビス	125	2山クレビス	2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼	2個
フランジ	32	フランジ	なし	2個
フランジ	40	フランジ	なし	2個
フランジ	50	フランジ	なし	2個
フランジ	63	フランジ	なし	2個
フランジ	80	フランジ	なし	2個
フランジ	100	フランジ	なし	2個
フランジ	125	フランジ	なし	2個
フート	32	軸方向フート形	なし	2個
フート	40	軸方向フート形	なし	2個
フート	50	軸方向フート形	なし	2個
フート	63	軸方向フート形	なし	2個
フート	80	軸方向フート形	なし	2個
フート	100	軸方向フート形	なし	2個
フート	125	軸方向フート形	なし	2個
トラニオン	32	2山クレビス受金具	なし	2個
トラニオン	40、50	2山クレビス受金具	なし	2個
トラニオン	63、80	2山クレビス受金具	なし	2個
トラニオン	100	2山クレビス受金具	なし	2個
トラニオン	125	2山クレビス受金具	なし	2個

通常単価(税別) (税込単価)	通常出荷日

1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
3,289円 ( 3,618円 )	3日目
4,120円 ( 4,532円 )	9日目
701円 ( 771円 )	在庫品1日目当日出荷可能
701円 ( 771円 )	在庫品1日目当日出荷可能
701円 ( 771円 )	6日目
1,029円 ( 1,132円 )	6日目
1,496円 ( 1,646円 )	6日目
1,869円 ( 2,056円 )	6日目
3,926円 ( 4,319円 )	9日目
701円 ( 771円 )	6日目
701円 ( 771円 )	6日目
701円 ( 771円 )	在庫品1日目当日出荷可能
1,029円 ( 1,132円 )	6日目
1,496円 ( 1,646円 )	6日目
1,869円 ( 2,056円 )	6日目
3,926円 ( 4,319円 )	9日目
6,079円 ( 6,687円 )	9日目
9,454円 ( 10,399円 )	9日目
703円 ( 773円 )	6日目
703円 ( 773円 )	在庫品1日目当日出荷可能
703円 ( 773円 )	5日目
1,033円 ( 1,136円 )	6日目
1,529円 ( 1,682円 )	6日目
1,968円 ( 2,165円 )	6日目
3,948円 ( 4,343円 )	9日目
701円 ( 771円 )	6日目
701円 ( 771円 )	6日目
357円 ( 393円 )	6日目
521円 ( 573円 )	6日目
764円 ( 840円 )	在庫品1日目当日出荷可能
991円 ( 1,090円 )	6日目
1,980円 ( 2,178円 )	9日目
1,319円 ( 1,451円 )	6日目
1,319円 ( 1,451円 )	在庫品1日目当日出荷可能
1,861円 ( 2,047円 )	6日目
2,203円 ( 2,423円 )	4日目
4,939円 ( 5,433円 )	9日目

詳細情報

基本情報

基本情報

エアシリンダ MBシリーズの取付金具、フート、フランジ、クレビス、トラニオン受金具、クレビス受金具、取付ボルトです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

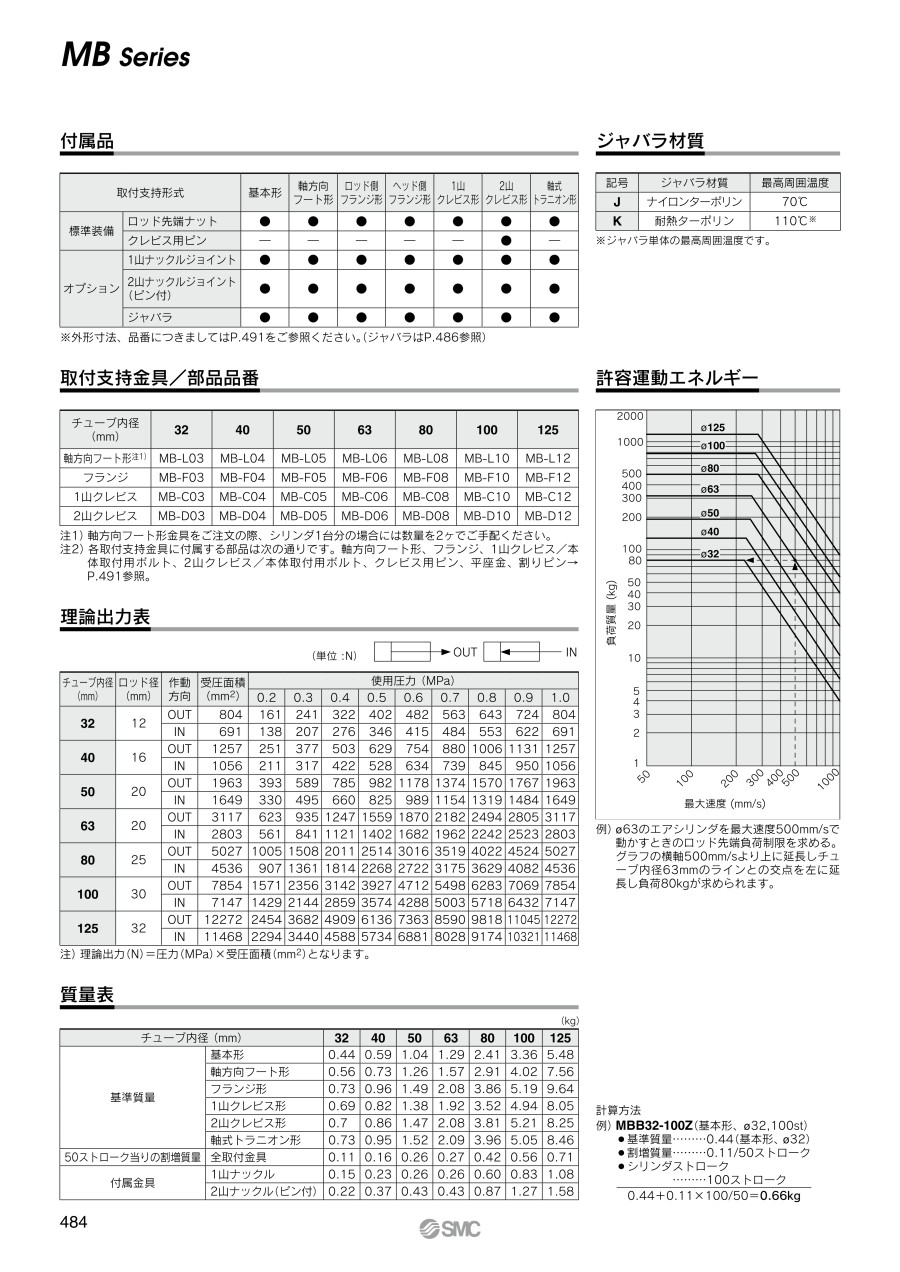

カタログ
