ロータリアクチュエータ ベーンタイプ CRB□-Cシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,029円～37,795円特別価格
- 税込単価
- 1,132円～41,575円特別価格
CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能。【特長】本体+縦...
詳細情報を確認する未確定：候補が60型番あります。
商品情報

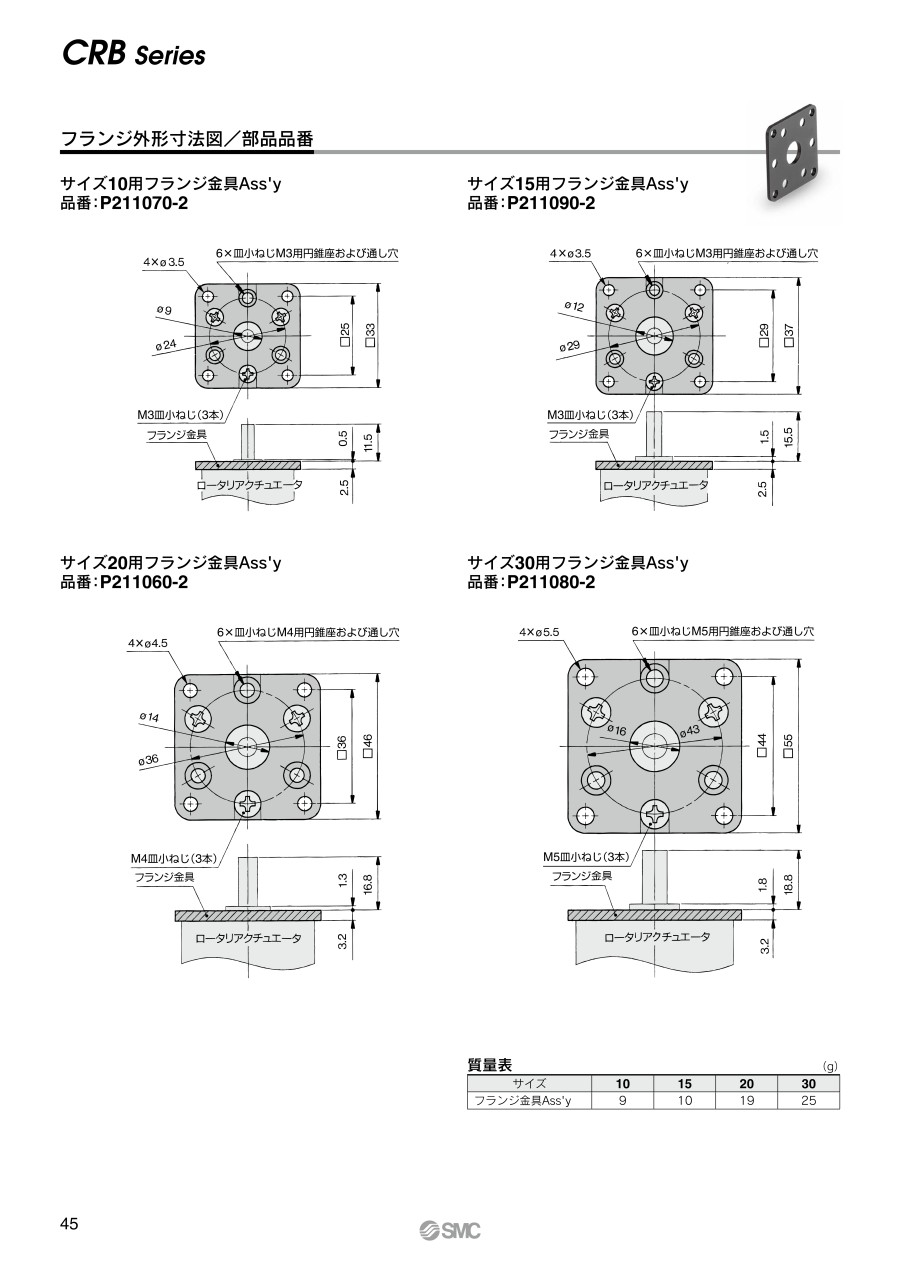

外形図
縦型オートスイッチユニット付・可変角度調整ユニット付
■サイズ：20、30、40
規格表
単位：mm
縦型オートスイッチユニット付・可変角度調整ユニット付
■サイズ：20、30、40
| サイズ | A | B | C | D | E | F | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | D1 （g7） | D2 | D3 | D4 | E1 （h9） | E2 | F1 | F2 | F3 | |||
| 20 | 42 | 100 | 29 | 51 | 6（-0.016～-0.004） | 20 | 0.5 | 10 | 14 （-0.043～0） | 4.5 | 13 | 18.3 | M5×0.8 |
| 30 | 50 | 117.5 | 40 | 55.5 | 8（-0.020～-0.005） | 22 | 1 | 12 | 16 （-0.043～0） | 5 | 14 | 26 | M5×0.8 |
| 40 | 63 | 137.2 | 45 | 62.2 | 10（-0.020～-0.005） | 30 | - | - | 25 （-0.052～0） | 6.5 | 20 | 31.1 | M5×0.8 |
| サイズ | J | K | L | P | Q | W | Y | ||
|---|---|---|---|---|---|---|---|---|---|
| J1 | J2 | J3 | |||||||
| 20 | 16 | 7.1 | 27.4 | - | 28 | 36 | M4×0.7深7 | 19.5 | 25 |
| 30 | 19 | 11.8 | 32.7 | 5.5 | 31.5 | 43 | M5×0.8深10 | 19.5 | 25 |
| 40 | 28 | 15.8 | 44.1 | 9.5 | 40 | 56 | M5×0.8深10 | 22.5 | 31 |
平行キー寸法
| b（h9） | h（h9） | L1 |
|---|---|---|
| 4（-0.030～0） | 4（-0.030～0） | 20 |
製品仕様
型式表示方法
【適用オートスイッチ】
| オートスイッチ型番 | 適用サイズ | 種類 | リード線取出し | 表示灯 | 配線 （出力） | 負荷電圧 | ||
|---|---|---|---|---|---|---|---|---|
| 横取出し | DC | AC | ||||||
| M9N | 20、30、40用 | 無接点オートスイッチ | グロメット | 有 | 3線（NPN） | 24V | 5V、12V | - |
| M9B | 2線 | 12V | - | |||||
※オートスイッチは、同梱出荷（未組付）となります。
構造図
【構成部品】
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ストッパリング | アルミニウム合金 | - |
| 2 | ストッパレバー | クロムモリブデン鋼 | - |
| 3 | レバー押え | 圧延材 | 亜鉛クロメート |
| 4 | ゴムダンパ | NBR | - |
| 5 | ストッパブロック | クロムモリブデン鋼 | 亜鉛クロメート |
| 6 | ブロック押え | 圧延材 | 亜鉛クロメート |
| 7 | キャップ | 樹脂 | - |
| 8 | 六角穴付ボルト | ステンレス鋼 | 特殊ボルト |
| 9 | 六角穴付ボルト | ステンレス鋼 | 特殊ボルト |
| 10 | 六角穴付ボルト | ステンレス鋼 | 特殊ボルト |
| 11 | ジョイント | - | - |
| 12 | 六角穴付止めねじ | ステンレス鋼 | サイズ10のみ（12）が六角ナットになります。 |
| 六角ナット | ステンレス鋼 | ||
| 13 | 十字穴付なべ小ねじ | ステンレス鋼 | - |
| 14 | マグネットレバー | - | - |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,795円34,015円 ( 37,417円 ) | 19日目 |
29,094円26,184円 ( 28,802円 ) | 19日目 |
36,461円 ( 40,107円 ) | 19日目 |
16,362円 ( 17,998円 ) | 19日目 |
24,878円 ( 27,366円 ) | 19日目 |
25,515円 ( 28,067円 ) | 19日目 |
22,477円 ( 24,725円 ) | 19日目 |
19,667円 ( 21,634円 ) | 19日目 |
25,121円 ( 27,633円 ) | 19日目 |
24,558円 ( 27,014円 ) | 19日目 |
16,107円 ( 17,718円 ) | 19日目 |
24,645円 ( 27,110円 ) | 19日目 |
26,201円23,580円 ( 25,938円 ) | 19日目 |
24,965円 ( 27,462円 ) | 19日目 |
25,541円22,986円 ( 25,285円 ) | 19日目 |
24,965円 ( 27,462円 ) | 19日目 |
24,805円 ( 27,286円 ) | 19日目 |
17,022円 ( 18,724円 ) | 19日目 |
20,094円 ( 22,103円 ) | 19日目 |
26,276円23,648円 ( 26,013円 ) | 9日目 |
27,429円 ( 30,172円 ) | 19日目 |
25,515円 ( 28,067円 ) | 19日目 |
26,153円 ( 28,768円 ) | 19日目 |
17,022円 ( 18,724円 ) | 19日目 |
20,824円 ( 22,906円 ) | 19日目 |
26,276円23,648円 ( 26,013円 ) | 19日目 |
25,993円 ( 28,592円 ) | 19日目 |
17,940円 ( 19,734円 ) | 19日目 |
21,740円 ( 23,914円 ) | 19日目 |
27,194円24,474円 ( 26,921円 ) | 19日目 |
27,854円25,068円 ( 27,575円 ) | 19日目 |
28,680円25,812円 ( 28,393円 ) | 19日目 |
27,037円 ( 29,741円 ) | 19日目 |
25,872円23,284円 ( 25,612円 ) | 19日目 |
25,602円 ( 28,162円 ) | 19日目 |
27,037円 ( 29,741円 ) | 19日目 |
28,313円 ( 31,144円 ) | 19日目 |
17,940円 ( 19,734円 ) | 19日目 |
20,978円 ( 23,076円 ) | 19日目 |
20,978円 ( 23,076円 ) | 19日目 |
27,194円24,474円 ( 26,921円 ) | 19日目 |
25,870円 ( 28,457円 ) | 19日目 |
27,037円 ( 29,741円 ) | 19日目 |
27,037円 ( 29,741円 ) | 19日目 |
21,155円 ( 23,271円 ) | 19日目 |
23,637円 ( 26,001円 ) | 19日目 |
30,133円27,119円 ( 29,831円 ) | 19日目 |
29,010円 ( 31,911円 ) | 19日目 |
28,856円 ( 31,742円 ) | 19日目 |
30,618円27,556円 ( 30,312円 ) | 19日目 |
29,469円 ( 32,416円 ) | 19日目 |
20,412円 ( 22,453円 ) | 19日目 |
25,450円 ( 27,995円 ) | 19日目 |
30,778円27,700円 ( 30,470円 ) | 19日目 |
29,010円 ( 31,911円 ) | 19日目 |
30,939円27,845円 ( 30,630円 ) | 19日目 |
31,584円28,425円 ( 31,268円 ) | 19日目 |
28,763円 ( 31,639円 ) | 19日目 |
1,029円 ( 1,132円 ) | 6日目 |
1,099円 ( 1,209円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能。
【特長】
本体+縦型オートスイッチユニット（従来品）+可変角度調整ユニット（従来品）
