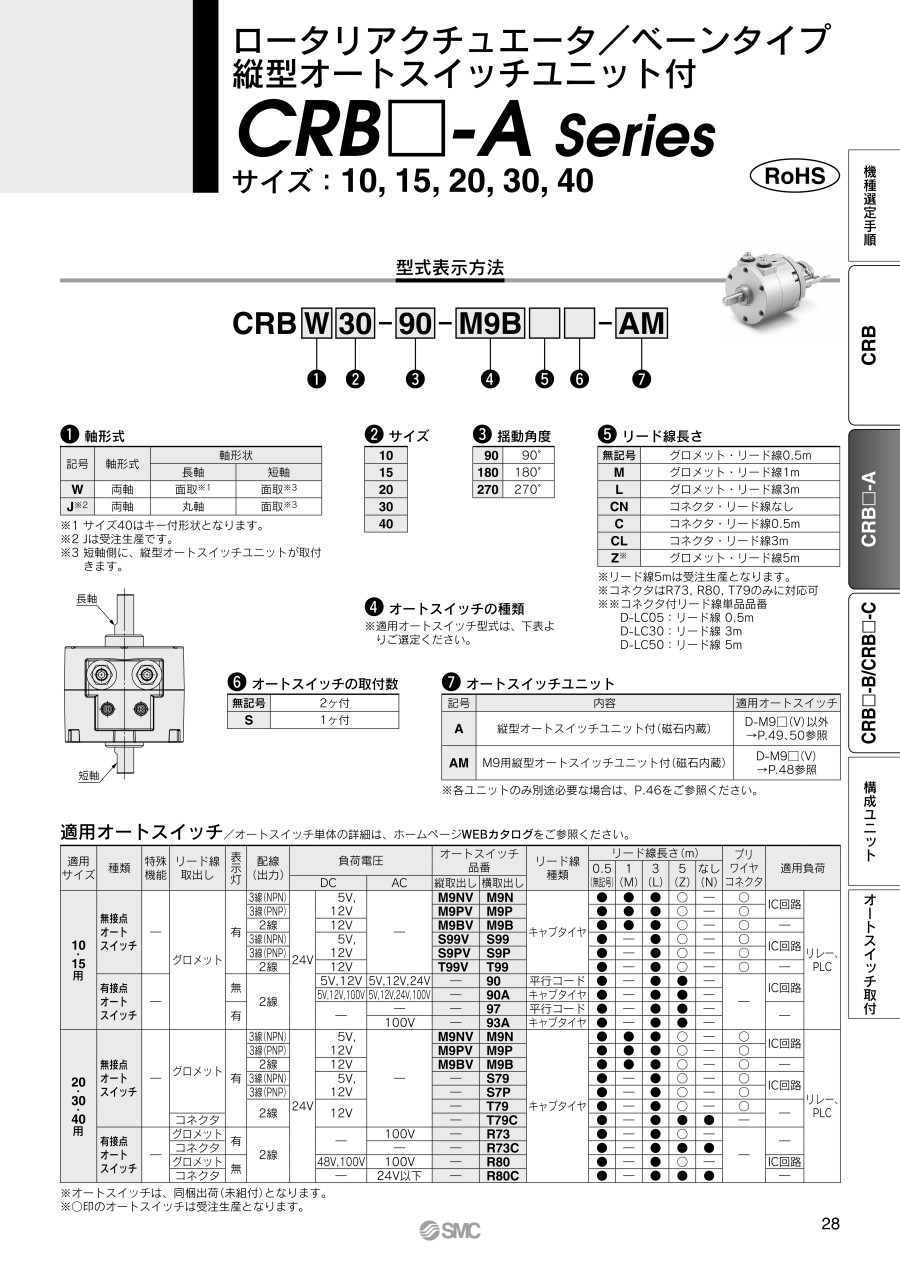

ロータリアクチュエータ ベーンタイプ 縦型オートスイッチユニット付 CRB□-Aシリーズ
- 通常単価(税別)
- 13,257円～33,070円
- 税込単価
- 14,583円～36,377円
CRBシリーズに従来品CRB2シリーズのユニットを取付ています。【特長】・CR...
詳細情報を確認する未確定：候補が34型番あります。
商品情報
外形図
サイズ：10、15
本図はBポート加圧状態を示す。
※60°：D-90、90A、97、93A型使用時／69°：D-S99（V）、T99（V）、S9P（V）型使用時
サイズ：20、30、40
本図はBポート加圧状態を示す。
製品仕様
仕様
| サイズ | 10 | 15 | 20 | 30 | 40 | |
|---|---|---|---|---|---|---|
| 揺動角度範囲 | 90°（0～+5°） 180°（0～+5°） | 90°（0～+4°） 180°（0～+4°） | 90°±10° 180°±10° | |||
| 使用流体 | 空気（無給油） | |||||
| 保証耐圧力（MPa） | 1.05 | 1.5 | ||||
| 周囲温度および使用流体温度 | 5～60℃ | |||||
| 最高使用圧力（MPa） | 0.7 | 1.0 | ||||
| 最低使用圧力（MPa） | 0.2 | |||||
| 揺動時間調整範囲（s/90°）注） | 0.03～0.5 | 0.04～0.5 | 0.07～0.5 | |||
| 許容運動エネルギー（J） | 0.00015 | 0.001 | 0.003 | 0.02 | 0.04 | |
| 軸荷重（N） | 許容ラジアル荷重 | 15 | 15 | 25 | 30 | 60 |
| 許容スラスト荷重 | 10 | 10 | 20 | 25 | 40 | |
| ポートサイズ | M5×0.8 | |||||
注）0.5s/90°を超えた低速制御では、スティック現象を生じたり作動しなくなることがありますので、速度調整可能範囲内でご使用ください。
使用途中で低速域（0.5sec以下）に変更した場合は調整が困難な場合があります。
サイズ10において、最高速度（0.03s/90°）到達の最低使用圧力には、0.35MPaが必要となります。
規格表
単位：mm
サイズ：10、15
| サイズ | A | B | C | D | E | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | D1（g7） | D2 | D3 | D4 | E1（h9） | E2 | |||
| 10 | 29 | 58 | 15 | 29 | 4（-0.015～-0.004） | 14 | 0.5 | 9 | 9（-0.036～0） | 3 |
| 15 | 34 | 67 | 20 | 29 | 5（-0.016～-0.004） | 18 | 0.5 | 10 | 12（-0.043～0） | 4 |
| サイズ | F | K | L | M | P | Q | W | Y | ||
|---|---|---|---|---|---|---|---|---|---|---|
| F1 | F2 | F3 | ||||||||
| 10 | 12 | 9.8 | M5×0.8 | 3.6 | 19.8 | 14.6 | 24 | M3×0.5深6 | 35 | 18.5 |
| 15 | 14 | 14.3 | M5×0.8 | 7.6 | 24 | 17.1 | 29 | M3×0.5深5 | 35 | 18.5 |
サイズ：20、30、40
| サイズ | A | B | C | D | E | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | D1（g7） | D2 | D3 | D4 | E1（h9） | E2 | |||
| 20 | 42 | 79 | 29 | 30 | 6（-0.016～-0.004） | 20 | 0.5 | 10 | 14（-0.043～0） | 4.5 |
| 30 | 50 | 93 | 40 | 31 | 8（-0.020～-0.005） | 22 | 1 | 12 | 16（-0.043～0） | 5 |
| 40 | 63 | 106 | 45 | 31 | 10（-0.020～-0.005） | 30 | - | - | 25（-0.052～0） | 6.5 |
| サイズ | F | J | K | L | P | Q | W | Y | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | F2 | F3 | J1 | J2 | J3 | |||||||
| 20 | 13 | 18.3 | M5×0.8 | 16 | 7.1 | 27.4 | - | 28 | 36 | M4×0.7深7 | 19.5 | 25 |
| 30 | 14 | 26 | M5×0.8 | 19 | 11.8 | 32.7 | 5.5 | 31.5 | 43 | M5×0.8深10 | 19.5 | 25 |
| 40 | 20 | 31.1 | M5×0.8 | 28 | 15.8 | 44.1 | 9.5 | 40 | 56 | M5×0.8深10 | 22.5 | 31 |
平行キー寸法
| b（h9） | h（h9） | L1 |
|---|---|---|
| 4（-0.030～0） | 4（-0.030～0） | 20 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,086円 ( 35,295円 ) | 19日目 |
33,070円 ( 36,377円 ) | 19日目 |
13,989円 ( 15,388円 ) | 19日目 |
18,195円 ( 20,015円 ) | 19日目 |
19,487円 ( 21,436円 ) | 19日目 |
16,332円 ( 17,965円 ) | 19日目 |
18,956円 ( 20,852円 ) | 19日目 |
13,523円 ( 14,875円 ) | 19日目 |
19,484円 ( 21,432円 ) | 19日目 |
16,880円 ( 18,568円 ) | 19日目 |
13,257円 ( 14,583円 ) | 19日目 |
18,931円 ( 20,824円 ) | 9日目 |
18,022円 ( 19,824円 ) | 19日目 |
19,789円 ( 21,768円 ) | 19日目 |
20,666円 ( 22,733円 ) | 19日目 |
13,700円 ( 15,070円 ) | 19日目 |
19,404円 ( 21,344円 ) | 19日目 |
20,035円 ( 22,039円 ) | 19日目 |
19,719円 ( 21,691円 ) | 19日目 |
17,353円 ( 19,088円 ) | 19日目 |
14,671円 ( 16,138円 ) | 19日目 |
20,508円 ( 22,559円 ) | 19日目 |
20,666円 ( 22,733円 ) | 19日目 |
17,658円 ( 19,424円 ) | 19日目 |
17,353円 ( 19,088円 ) | 19日目 |
17,658円 ( 19,424円 ) | 19日目 |
14,157円 ( 15,573円 ) | 19日目 |
19,878円 ( 21,866円 ) | 19日目 |
20,550円 ( 22,605円 ) | 19日目 |
17,354円 ( 19,089円 ) | 19日目 |
22,559円 ( 24,815円 ) | 19日目 |
17,354円 ( 19,089円 ) | 19日目 |
22,559円 ( 24,815円 ) | 19日目 |
22,680円 ( 24,948円 ) | 19日目 |
