ロータリアクチュエータ ベーンタイプ CRBシリーズ
- 通常単価(税別)
- 12,262円～31,396円
- 税込単価
- 13,488円～34,536円
【特長】・角度調整ユニット、オートスイッチユニット内蔵でコンパクト化を実現（サ...
詳細情報を確認する
商品情報
外形図
標準形（オートスイッチなし）10、15
【片軸／CRBS】
本図はBポート加圧状態を示す。
標準形（オートスイッチなし）20、30、40
【片軸／CRBS】
本図はBポート加圧状態を示す。
標準形（オートスイッチ付）10、15
【片軸／CDRBS】
本図はBポート加圧状態を示す。
標準形（オートスイッチ付）20、30、40
【片軸／CDRBS】
本図はBポート加圧状態を示す。
軸形式外形図
【サイズ10・15】
【サイズ20・30・40】
サイズ40は面取が平行キーになります。
製品仕様
仕様
| サイズ | 10 | 15 | 20 | 30 | 40 | |
|---|---|---|---|---|---|---|
| 揺動角度範囲 | 90°（0～+5°） 180°（0～+5°） | 90°（0～+4°） 180°（0～+4°） | 90°±10° 180°±10° | |||
| 使用流体 | 空気（無給油） | |||||
| 保証耐圧力 MPa | 1.05 | 1.5 | ||||
| 周囲温度および使用流体温度 | 5～60℃ | |||||
| 最高使用圧力 MPa | 0.7 | 1.0 | ||||
| 最低使用圧力 MPa | 0.2 | |||||
| 揺動時間調整範囲 s/90°注） | 0.03～0.5 | 0.04～0.5 | 0.07～0.5 | |||
| 許容運動エネルギー J | 0.00015 | 0.001 | 0.003 | 0.02 | 0.04 | |
| 軸荷重 N | 許容ラジアル荷重 | 15 | 15 | 25 | 30 | 60 |
| 許容スラスト荷重 | 10 | 10 | 20 | 25 | 40 | |
| ポートサイズ | M5×0.8 | |||||
注）0.5s/90°を超えた低速制御では、スティック現象を生じたり作動しなくなることがありますので、速度調整可能範囲内でご使用ください。
使用途中で低速域（0.5sec以下）に変更した場合は調整が困難な場合があります。
サイズ10において、最高速度（0.03s/90°）到達の最低使用圧力には、0.35MPaが必要となります。

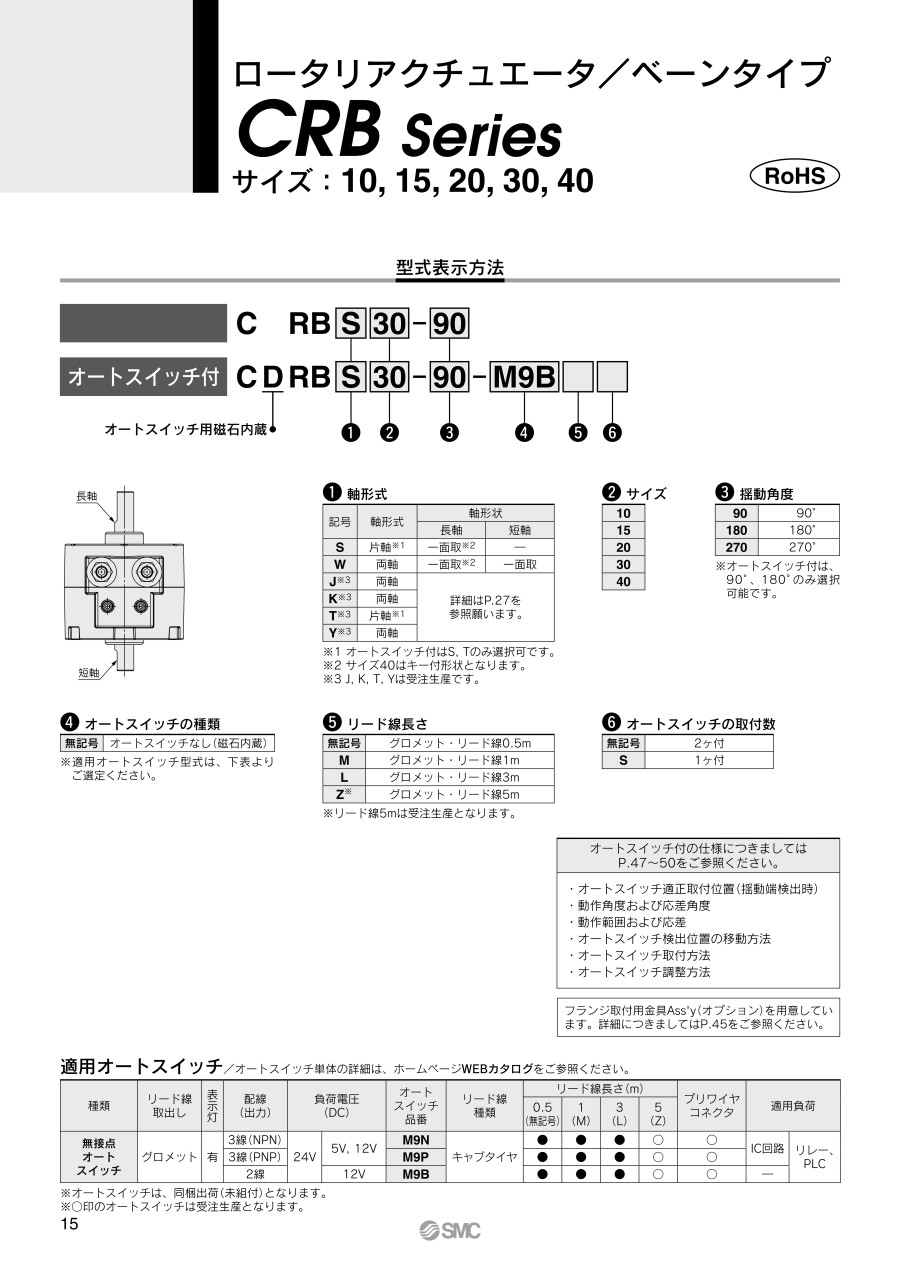

型式表示方法
適用オートスイッチ
| 種類 | リード線取出し | 表示灯 | 配線（出力） | 負荷電圧 （DC） | オートスイッチ型番 | リード線種類 | 適用負荷 | ||
|---|---|---|---|---|---|---|---|---|---|
| 無接点オートスイッチ | グロメット | 有 | 3線（NPN） | 24V | 5V、12V | M9N | キャプタイヤ | IC回路 | リレー、PLC |
| 3線（PNP） | M9P | ||||||||
| 2線 | 12V | M9B | - | ||||||
※オートスイッチは、同梱出荷（未組付）となります。
規格表
標準形（オートスイッチなし）10、15
| サイズ | A | B | D | E | F | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | A3 | D1（g7） | D2 | D3 | D4 | D5 | D6 | E1（h9） | E2 | E3 | F1 | F2 | F3 | ||
| 10 | 29 | 30 | 37 | 15 | 4（-0.015～-0.004） | 14 | 0.5 | 9 | 8 | 5 | 9（-0.036～0） | 3 | 1 | 12 | 9.8 | M5×0.8 |
| 15 | 34 | 39.5 | 47 | 20 | 5（-0.016～-0.004） | 18 | 0.5 | 10 | 9 | 6 | 12（-0.043～0） | 4 | 1.5 | 14 | 14.3 | M5×0.8 |
| サイズ | K | L | M | P | Q | ||
|---|---|---|---|---|---|---|---|
| ◆Q1 | ◆Q2 | ★Q3 | |||||
| 10 | 3.6 | 19.8 | 14.6 | 24 | M3×0.5深6 | 6 | - |
| 15 | 7.6 | 24 | 17.1 | 29 | M3×0.5深10 | 6 | M3×0.5深5 |
標準形（オートスイッチなし）20、30、40
| サイズ | A | B | D | E | F | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | A3 | D1（g7） | D2 | D3 | D4 | D5 | D6 | E1（h9） | E2 | E3 | F1 | F2 | F3 | ||
| 20 | 42 | 50.5 | 59 | 29 | 6（-0.016～-0.004） | 20 | 0.5 | 10 | 10 | 7 | 14（-0.043～0） | 4.5 | 1.5 | 13 | 18.3 | M5×0.8 |
| 30 | 50 | 64 | 75 | 40 | 8（-0.020～-0.005） | 22 | 1 | 12 | 13 | 8 | 16（-0.043～0） | 5 | 2 | 14 | 26 | M5×0.8 |
| 40 | 63 | 79.5 | 90 | 45 | 10（-0.020～-0.005） | 30 | 1 | - | 15 | 9 | 25（-0.052～0） | 6.5 | 4.5 | 20 | 31.1 | M5×0.8 |
| サイズ | J | K | L | P | Q | ||||
|---|---|---|---|---|---|---|---|---|---|
| J1 | J2 | J3 | ◆Q1 | ◆Q2 | ★Q3 | ||||
| 20 | 16 | 7.1 | 27.4 | - | 28 | 36 | M4×0.7深10 | 11 | M4×0.7深7.5 |
| 30 | 19 | 11.8 | 32.7 | 5.5 | 31.5 | 43 | M5×0.8深15 | 16.5 | M5×0.8深10 |
| 40 | 28 | 15.8 | 44.1 | 9.5 | 40 | 56 | M5×0.8深20 | 17.5 | M5×0.8深10 |
※J3寸法は調整部のため出荷状態を示した寸法ではありません。
標準形（オートスイッチ付）10、15
| サイズ | A | B | D | E | F | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | D1（g7） | D2 | D3 | D4 | E1（h9） | E2 | F1 | F2 | F3 | ||
| 10 | 29 | 46 | 32 | 4（-0.015～-0.004） | 14 | 0.5 | 9 | 9（-0.036～0） | 3 | 12 | 9.8 | M5×0.8 |
| 15 | 34 | 54.8 | 36.8 | 5（-0.016～-0.004） | 18 | 0.5 | 10 | 12（-0.043～0） | 4 | 14 | 14.3 | M5×0.8 |
| サイズ | K | L | M | P | Q | S | ||
|---|---|---|---|---|---|---|---|---|
| ◆Q1 | ★Q2 | S1 | S2 | |||||
| 10 | 3.6 | 19.8 | 14.6 | 24 | M3×0.5深6 | - | 15 | 27 |
| 15 | 7.6 | 24 | 17.1 | 29 | M3×0.5深10 | M3×0.5深5 | 19 | 32.2 |
標準形（オートスイッチ付）20、30、40
| サイズ | A | B | D | E | F | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | D1（g7） | D2 | D3 | D4 | E1（h9） | E2 | F1 | F2 | F3 | ||
| 20 | 42 | 55.6 | 35.6 | 6（-0.016～-0.004） | 20 | 0.5 | 10 | 14（-0.043～0） | 4.5 | 13 | 18.3 | M5×0.8 |
| 30 | 50 | 70 | 48 | 8（-0.020～-0.005） | 22 | 1 | 12 | 16（-0.043～0） | 5 | 14 | 26 | M5×0.8 |
| 40 | 63 | 84.2 | 54.2 | 10（-0.020～-0.005） | 30 | - | - | 25（-0.052～0） | 6.5 | 20 | 31.1 | M5×0.8 |
| サイズ | J | K | L | P | Q | S | |||
|---|---|---|---|---|---|---|---|---|---|
| J1 | J2 | J3 | S1 | S2 | |||||
| 20 | 16 | 7.1 | 27.4 | - | 28 | 36 | M4×0.7深10 | 37 | 28.6 |
| 30 | 19 | 11.8 | 32.7 | 5.5 | 31.5 | 43 | M5×0.8深15 | 42 | 40.1 |
| 40 | 28 | 15.8 | 44.1 | 9.5 | 40 | 56 | M5×0.8深20 | 52 | 45.2 |
※J3寸法は調整部のため出荷状態を示した寸法ではありません。
平行キー寸法
| b（h9） | h（h9） | L1 |
|---|---|---|
| 4（-0.030～0） | 4（-0.030～0） | 20 |
軸形式（下記寸法以外は標準形と同寸法です）
【サイズ10・15】
| サイズ | C | D |
|---|---|---|
| 10 | 8 | 14 |
| 15 | 9 | 18 |
注）軸と面取の寸法は、標準形の寸法と同一です。標準形と異なる寸法部は、一般公差とします。
【サイズ20・30・40】
| サイズ | C | D |
|---|---|---|
| 20 | 10 | 20 |
| 30 | 13 | 22 |
| 40 | 15 | 30 |
注）軸と面取（40は、平行キー）の寸法は、標準形の寸法と同一です。標準形と異なる寸法部は、一般公差とします。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,659円 ( 16,125円 ) | 6日目 |
19,757円 ( 21,733円 ) | 19日目 |
20,418円 ( 22,460円 ) | 19日目 |
17,188円 ( 18,907円 ) | 19日目 |
17,022円 ( 18,724円 ) | 19日目 |
20,583円 ( 22,641円 ) | 19日目 |
19,543円 ( 21,497円 ) | 19日目 |
14,659円 ( 16,125円 ) | 6日目 |
19,757円 ( 21,733円 ) | 19日目 |
20,418円 ( 22,460円 ) | 6日目 |
17,022円 ( 18,724円 ) | 19日目 |
19,921円 ( 21,913円 ) | 19日目 |
19,223円 ( 21,145円 ) | 19日目 |
15,449円 ( 16,994円 ) | 6日目 |
19,833円 ( 21,816円 ) | 6日目 |
20,493円 ( 22,542円 ) | 19日目 |
20,163円 ( 22,179円 ) | 19日目 |
20,412円 ( 22,453円 ) | 19日目 |
19,998円 ( 21,998円 ) | 19日目 |
20,658円 ( 22,724円 ) | 19日目 |
17,518円 ( 19,270円 ) | 19日目 |
19,616円 ( 21,578円 ) | 19日目 |
15,449円 ( 16,994円 ) | 6日目 |
19,833円 ( 21,816円 ) | 19日目 |
20,493円 ( 22,542円 ) | 19日目 |
15,894円 ( 17,483円 ) | 19日目 |
21,155円 ( 23,271円 ) | 19日目 |
18,572円 ( 20,429円 ) | 19日目 |
19,933円 ( 21,926円 ) | 19日目 |
19,616円 ( 21,578円 ) | 19日目 |
19,296円 ( 21,226円 ) | 19日目 |
14,874円 ( 16,361円 ) | 6日目 |
20,328円 ( 22,361円 ) | 19日目 |
20,989円 ( 23,088円 ) | 19日目 |
17,940円 ( 19,734円 ) | 19日目 |
19,933円 ( 21,926円 ) | 19日目 |
17,773円 ( 19,550円 ) | 19日目 |
20,890円 ( 22,979円 ) | 19日目 |
21,155円 ( 23,271円 ) | 19日目 |
17,383円 ( 19,121円 ) | 19日目 |
20,412円 ( 22,453円 ) | 19日目 |
14,874円 ( 16,361円 ) | 6日目 |
20,328円 ( 22,361円 ) | 19日目 |
20,989円 ( 23,088円 ) | 19日目 |
19,933円 ( 21,926円 ) | 19日目 |
20,107円 ( 22,118円 ) | 19日目 |
19,775円 ( 21,753円 ) | 19日目 |
21,155円 ( 23,271円 ) | 19日目 |
21,155円 ( 23,271円 ) | 19日目 |
15,370円 ( 16,907円 ) | 6日目 |
21,831円 ( 24,014円 ) | 6日目 |
21,484円 ( 23,632円 ) | 19日目 |
21,155円 ( 23,271円 ) | 19日目 |
22,146円 ( 24,361円 ) | 19日目 |
20,989円 ( 23,088円 ) | 19日目 |
20,890円 ( 22,979円 ) | 19日目 |
18,180円 ( 19,998円 ) | 19日目 |
22,311円 ( 24,542円 ) | 19日目 |
20,253円 ( 22,278円 ) | 19日目 |
20,890円 ( 22,979円 ) | 19日目 |
詳細情報
基本情報
【特長】
・角度調整ユニット、オートスイッチユニット内蔵でコンパクト化を実現（サイズ20、30、40）
・全長44％短縮、重さ48％削減
・配管・配線角度調整を同一面に集約、作業性向上
・揺動角度調整アジャストボルト（標準） により、始点・終点の位置調整が容易
・揺動位置（軸面取位置） の確認が可能（CDRBオートスイッチ付のみ）
・CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能
