SMC

平行開閉形エアチャック幅広タイプ MHL2シリーズ交換部品

カタログ |

通常単価(税別): 1,973円～10,665円

税込単価: 2,170円～11,732円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。平行開閉形エアチャック幅広タイ...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

平行開閉形エアチャック 2爪ロングストローク薄型・軽量 MHZL2シリーズ

通常価格(税別)： 381円 (税込価格：419円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

平行開閉形エアチャック標準タイプ MHZ2シリーズ

通常価格(税別)： 381円 (税込価格：419円)

通常出荷日：在庫品1日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

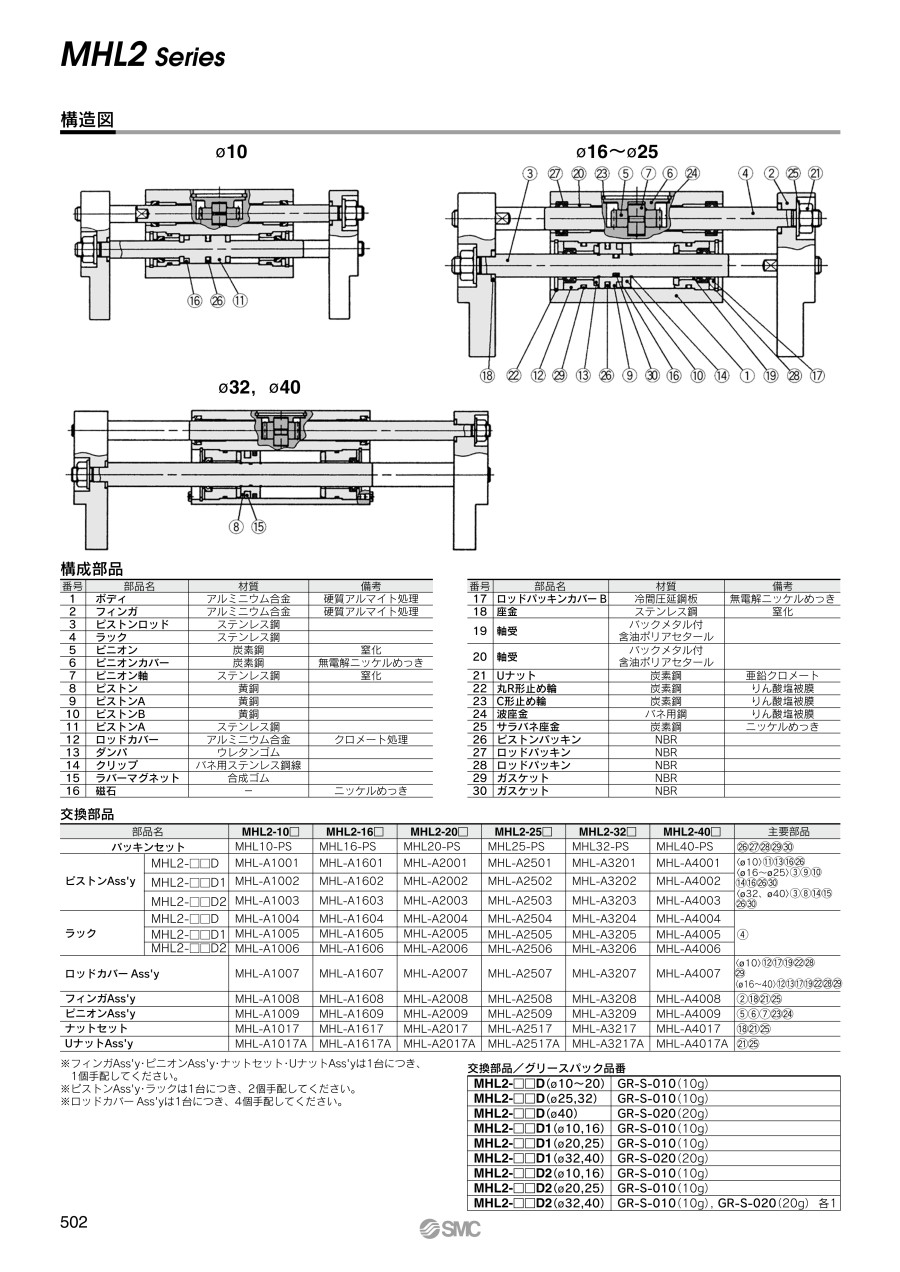

MHL2-10～40□構造図

φ10

φ16～φ25

平行開閉形エアチャック幅広タイプ MHL2シリーズ交換部品 MHL2-10□構造図

平行開閉形エアチャック幅広タイプ MHL2シリーズ交換部品 MHL2-16～25□構造図

φ32,φ40

平行開閉形エアチャック幅広タイプ MHL2シリーズ交換部品 MHL2-32～40□構造図

MHL2-10～40□Z構造図

φ10

φ16～φ40

平行開閉形エアチャック幅広タイプ MHL2シリーズ交換部品 MHL2-10□Z構造図

平行開閉形エアチャック幅広タイプ MHL2シリーズ交換部品 MHL2-16～40□Z構造図

MHL2-10～40□構成部品

番号	部品名	材質	備考
1	ボディ	アルミニウム合金	硬質アルマイト処理
2	フィンガ	アルミニウム合金	硬質アルマイト処理
3	ピストンロッド	ステンレス鋼	-
4	ラック	ステンレス鋼	-
5	ピニオン	炭素鋼	窒化
6	ピニオンカバー	炭素鋼	無電解ニッケルめっき
7	ピニオン軸	ステンレス鋼	窒化
8	ピストン	黄銅	-
9	ピストンA	黄銅	-
10	ピストンB	黄銅	-
11	ピストンA	ステンレス鋼	-
12	ロッドカバー	アルミニウム合金	クロメート処理
13	ダンパ	ウレタンゴム	-
14	クリップ	バネ用ステンレス鋼線	-
15	ラバーマグネット	合成ゴム	-
16	磁石	-	ニッケルめっき
17	ロッドパッキンカバーB	冷間圧延鋼板	無電解ニッケルめっき
18	座金	ステンレス鋼	窒化
19	軸受	バックメタル付含油ポリアセタール	-
20	軸受	バックメタル付含油ポリアセタール	-
21	Uナット	炭素鋼	亜鉛クロメート
22	丸R形止め輪	炭素鋼	りん酸塩被膜
23	C形止め輪	炭素鋼	りん酸塩被膜
24	波座金	バネ用鋼	りん酸塩被膜
25	サラバネ座金	炭素鋼	ニッケルめっき
26	ピストンパッキン	NBR	-
27	ロッドパッキン	NBR	-
28	ロッドパッキン	NBR	-
29	ガスケット	NBR	-
30	ガスケット	NBR	-

MHL2-10～40□Z構成部品

番号	部品名	材質	備考
1	ボディ	アルミニウム合金	硬質アルマイト処理
2	フィンガ	アルミニウム合金	硬質アルマイト処理
3	ピストンロッド	ステンレス鋼	-
4	ラック	ステンレス鋼	-
5	ピニオン	炭素鋼	-
6	ピニオンカバー	炭素鋼	無電解ニッケルめっき
7	ピニオン軸	ステンレス鋼	-
8	ピストン	アルミニウム合金	硬質アルマイト処理
9	ロッドカバー	アルミニウム合金	三価クロメート処理
10	ダンパ	ウレタンゴム	-
11	クリップ	バネ用ステンレス鋼線	-
12	ラバーマグネット	合成ゴム	-
13	磁石	-	ニッケルめっき
14	ロッドパッキンカバーB	冷間圧延鋼板	無電解ニッケルめっき
15	座金	ステンレス鋼	-
16	軸受	含油ポリアセタール	-
17	軸受	含油ポリアセタール	-
18	Uナット	炭素鋼	三価クロメート処理
19	丸R形止め輪	炭素鋼	りん酸塩被膜
20	C形止め輪	炭素鋼	りん酸塩被膜
21	波座金	バネ用鋼	りん酸塩被膜
22	サラバネ座金	炭素鋼	-
23	ピストンパッキン	NBR	-
24	ロッドパッキン	NBR	-
25	ロッドパッキン	NBR	-
26	ガスケット	NBR	-
27	ガスケット	NBR	-

規格表

MHL2-10～40□交換部品

※フィンガAss'y・ピニオンAss'y・ナットセット・UナットAss'yは1台につき、1個手配してください。
※ピストンAss'y・ラックは1台につき、2個手配してください。
※ロッドカバーAss'yは1台につき、4個手配してください。

MHL2-10～40□Z交換部品

※フィンガAss'y,ピニオンAss'y,ナットセット,UナットAss'yは1台につき、1個手配してください。
※ピストンAss'y,ラックは1台につき、2個手配してください。
※ロッドカバーAss'yは1台につき、4個手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。

型番リスト

表示件数

型番

シリンダ内径

(mm)

オーダーメイド仕様

適用

種別

最小発注数量

10	なし	MHL2-10□	パッキンセット	1個
16	なし	MHL2-16□	パッキンセット	1個
20	なし	MHL2-20□	パッキンセット	1個
25	なし	MHL2-25□	パッキンセット	1個
32	なし	MHL2-32□	パッキンセット	1個
16	なし	MHL2-16□D	ピストンAss'y	1個
16	なし	MHL2-16□D	ラック	1個
20	なし	MHL2-20□D	ピストンAss'y	1個
25	なし	MHL2-25□D	ラック	1個
40	なし	MHL2-40□	フィンガAss'y	1個

通常単価(税別) (税込単価)	通常出荷日

2,194円 ( 2,413円 )	在庫品1日目当日出荷可能
2,083円 ( 2,291円 )	在庫品1日目当日出荷可能
2,070円 ( 2,277円 )	9日目
2,083円 ( 2,291円 )	在庫品1日目当日出荷可能
1,973円 ( 2,170円 )	9日目
2,629円 ( 2,892円 )	6日目
2,195円 ( 2,415円 )	6日目
3,289円 ( 3,618円 )	9日目
2,966円 ( 3,263円 )	6日目
10,665円 ( 11,732円 )	6日目

詳細情報

基本情報

基本情報

※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。

平行開閉形エアチャック幅広タイプ MHL2シリーズの交換部品、パッキンセット、ピストンAss'y、フィンガAss'y等です。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
