パワークランプシリンダ CKZ3T-X2734・-X2568□
- 通常単価(税別)
- 51,064円～62,783円
- 税込単価
- 56,170円～69,061円
【特長】・シンプルなスイッチ調整で作業工数大幅削減、アーム開度変更時のスイッチ...
詳細情報を確認する未確定：候補が10型番あります。
商品情報
外形図
CKZ3T□-□-X2734
ゴムカバータイプ
メタルカバータイプ
製品仕様

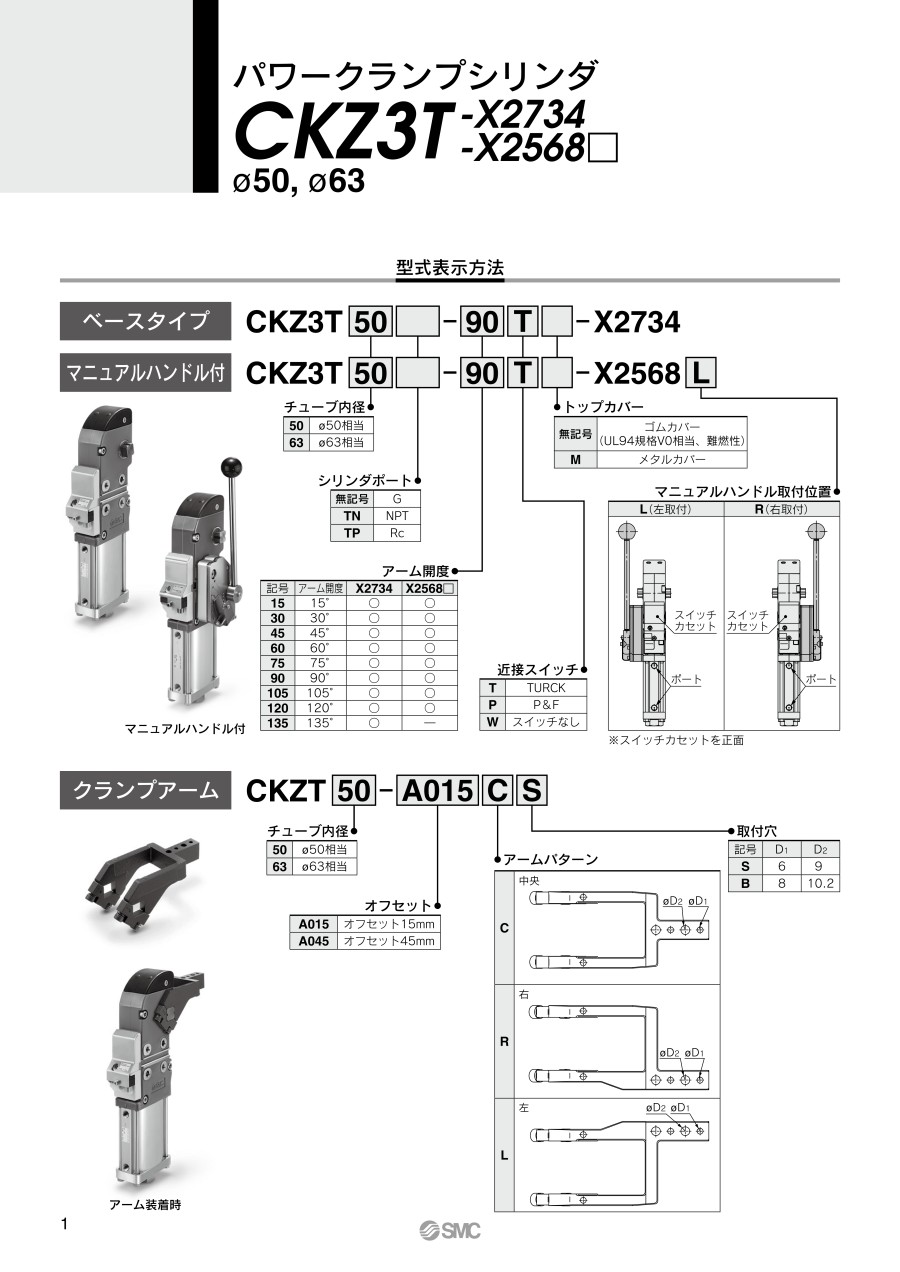

型式表示方法
仕様
| チューブ内径 | 50 | 63 |
|---|---|---|
| 作動方式 | 複動 | |
| 使用流体 | 空気 | |
| 保証耐圧力 | 1.2MPa | |
| 最高使用圧力 | 0.8MPa | |
| 最低使用圧力 | 0.3MPa | |
| 周囲および使用流体温度 | -10～+60℃（凍結なきこと） | |
| クッション | クランプ側：なし アンクランプ側：ラバークッション | |
| 作動時間 | クランプ1秒以上、アンクランプ1秒以上 | |
| 最大許容保持モーメント注） | 800N・m | 1,500N・m |
注）クランプ状態、エア排気時の最大保持力（トルク）を示し、常用的に保持可能な力（トルク）ではありません。
シリンダ質量
単位：kg
- クランプアームなし
| チューブ内径 | アーム開度 | マニュアルハンド付質量増加分 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 15° | 30° | 45° | 60° | 75° | 90° | 105° | 120° | 135° | ||
| 50 | 3.2 | 3.2 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.0 | 1.7 |
| 63 | 4.4 | 4.4 | 4.3 | 4.3 | 4.3 | 4.3 | 4.2 | 4.2 | 4.2 | 1.7 |
シリンダストローク
単位：mm
| チューブ内径 | アーム開度 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 30° | 45° | 60° | 75° | 90° | 105° | 120° | 135° | |
| 50 | 22.7 | 31.9 | 39.7 | 47.2 | 54.8 | 62.7 | 70.4 | 77.2 | 82.1 |
| 63 | 24.2 | 34.2 | 42.6 | 50.6 | 58.7 | 66.9 | 74.8 | 81.6 | 86.4 |
規格表
単位：mm
| チューブ内径 | B | C | D | E | GA | GB | I | J | K | L | LA | LB | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゴムカバー | メタルカバー | ||||||||||||
| 50 | 92 | 48 | 12 | 13.7 | 95 | 166 | 10 | 12 | 55 | 376.6 | 155.5 | 78.4 | 78.4 |
| 63 | 110 | 54 | 12 | 16.6 | 99 | 171.5 | 10 | 12 | 55 | 391.6 | 161 | 78 | 78.4 |
| チューブ内径 | MM | N | NA | NB | NC | NN | P | PA | PB | PC | PD | R | RA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | M10×1.5 | 19 | 13 | 36.5 | 9.5 | M8×1.25 | 10 | 50 | 45 | 10 | 55 | 46 | 68 |
| 63 | M10×1.5 | 22 | 13 | 36.5 | 15 | M8×1.25 | 10 | 50 | 45 | 10 | 55 | 52 | 78 |
| チューブ内径 | RB | RR | S | V | VA | VB | VC | VD | VE | VF | W | XB | XC | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 46 | 48 | 11 | 8 | 30 | 32 | 63.5 | 71.5 | 12 | 3.5 | 78.4 | 136 | 92 | 132 |
| 63 | 52 | 54 | 11 | 8 | 30 | 32 | 63.5 | 71.5 | 12 | 3.5 | 78 | 148.5 | 104.5 | 138 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
51,064円 ( 56,170円 ) | 19日目 |
57,585円 ( 63,344円 ) | 19日目 |
51,064円 ( 56,170円 ) | 19日目 |
56,171円 ( 61,788円 ) | 19日目 |
62,783円 ( 69,061円 ) | 19日目 |
51,672円 ( 56,839円 ) | 19日目 |
60,509円 ( 66,560円 ) | 19日目 |
55,499円 ( 61,049円 ) | 19日目 |
55,499円 ( 61,049円 ) | 19日目 |
61,974円 ( 68,171円 ) | 19日目 |
