パワークランプシリンダ 新NAAMS準拠 CKZ2Nシリーズ
- 通常単価(税別)
- 1,308円～109,283円
- 税込単価
- 1,439円～120,211円
【特長】・新NAAMS （北米自動車メートル法規格） 準拠・138種類のアーム...
詳細情報を確認する未確定：候補が403型番あります。
商品情報
外形図
製品仕様
シリンダ仕様
| チューブ内径（mm） | 50 | 63 | 80 |
|---|---|---|---|
| 作動方式 | 複動 | ||
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.2MPa | ||
| 最高使用圧力 | 0.8MPa | ||
| 最低使用圧力 | 0.3MPa | ||
| 周囲および使用流体温度 | -10～+60℃ | ||
| クッション | クランプ側：なし アンクランプ側：ラバークッション | ||
| 最低作動時間 | クランプに1.0秒、アンクランプに1.0秒 | ||

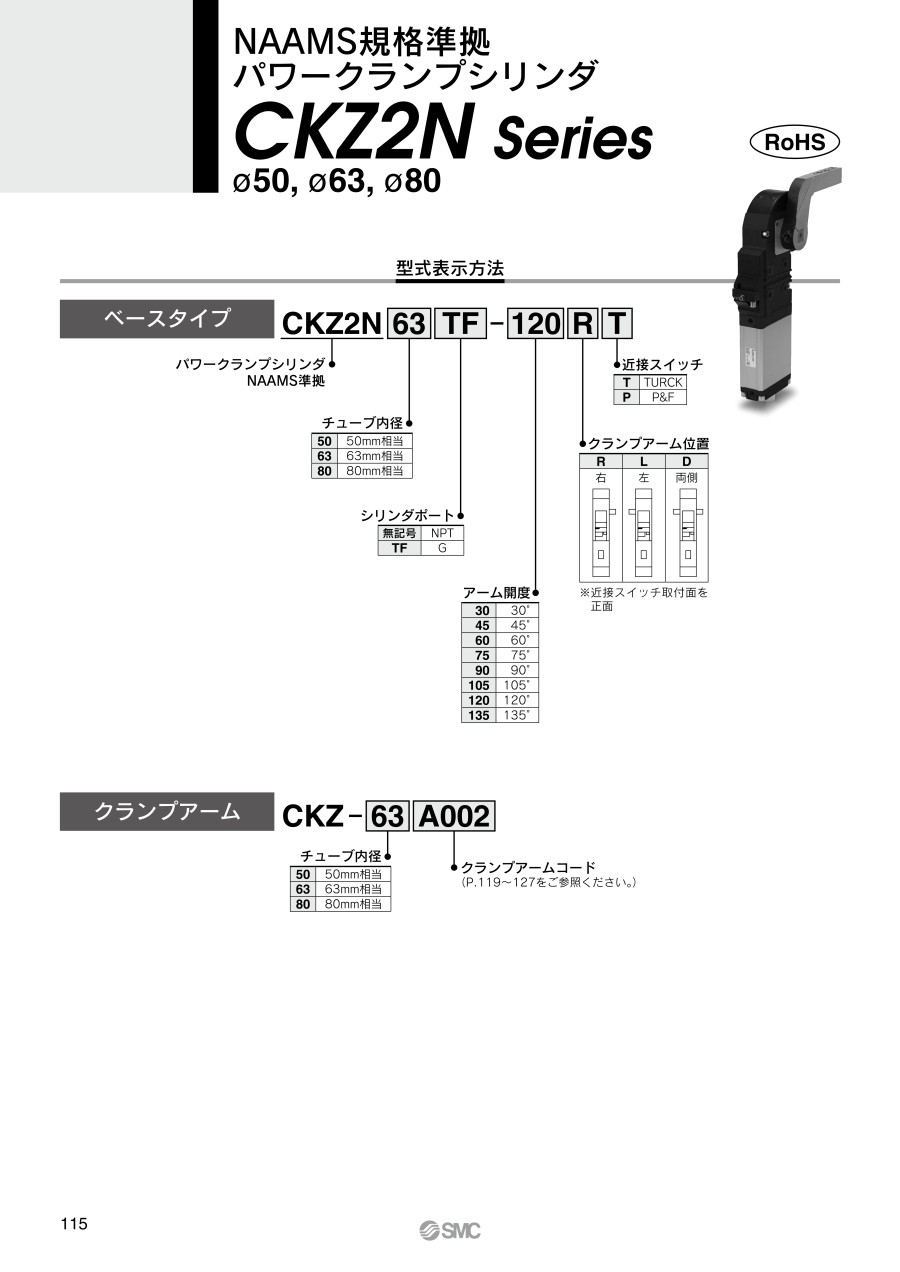

型式表示方法
規格表
単位：mm
| チューブ内径 （mm） | B | C | D | E | GA | GB | GC | J | L | LA | LB | MM | N | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 95 | 48 | 12 | 13.7 | 134.3 | 138.5 | 93 | 12 | 376.7 | 149.5 | 78.4 | M8×1.25 | 19 | 8 |
| 63 | 112 | 54 | 15 | 16.6 | 141.2 | 147.5 | 90.5 | 12 | 395.6 | 158.5 | 78 | M10×1.5 | 22 | 10 |
| 80 | 154 | 76 | 12 | 19.6 | 185.8 | 199 | 137.5 | 18 | 530.9 | 214 | 113.7 | M12×1.75 | 30 | 12 |
| チューブ内径 （mm） | PA | PB | PC | PD | R | RA | RB | RC | RD | RR | W | XA | XB | XC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 45 | 45 | 5 | 40 | 45 | 88 | 20 | 20 | 45 | 48 | 78.4 | 141.8 | 137.3 | 92.8 |
| 63 | 55 | 45 | 10 | 55 | 52 | 104 | 25 | 25 | 50 | 54 | 78 | 154.4 | 150.4 | 105.3 |
| 80 | 70 | 75 | 15 | 65 | 70 | 140 | 32 | 32 | 68 | 76 | 113.7 | 197.3 | 192.8 | 148.3 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
54,860円 ( 60,346円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 3日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
56,519円 ( 62,171円 ) | 19日目 |
55,072円 ( 60,579円 ) | 19日目 |
