SMC

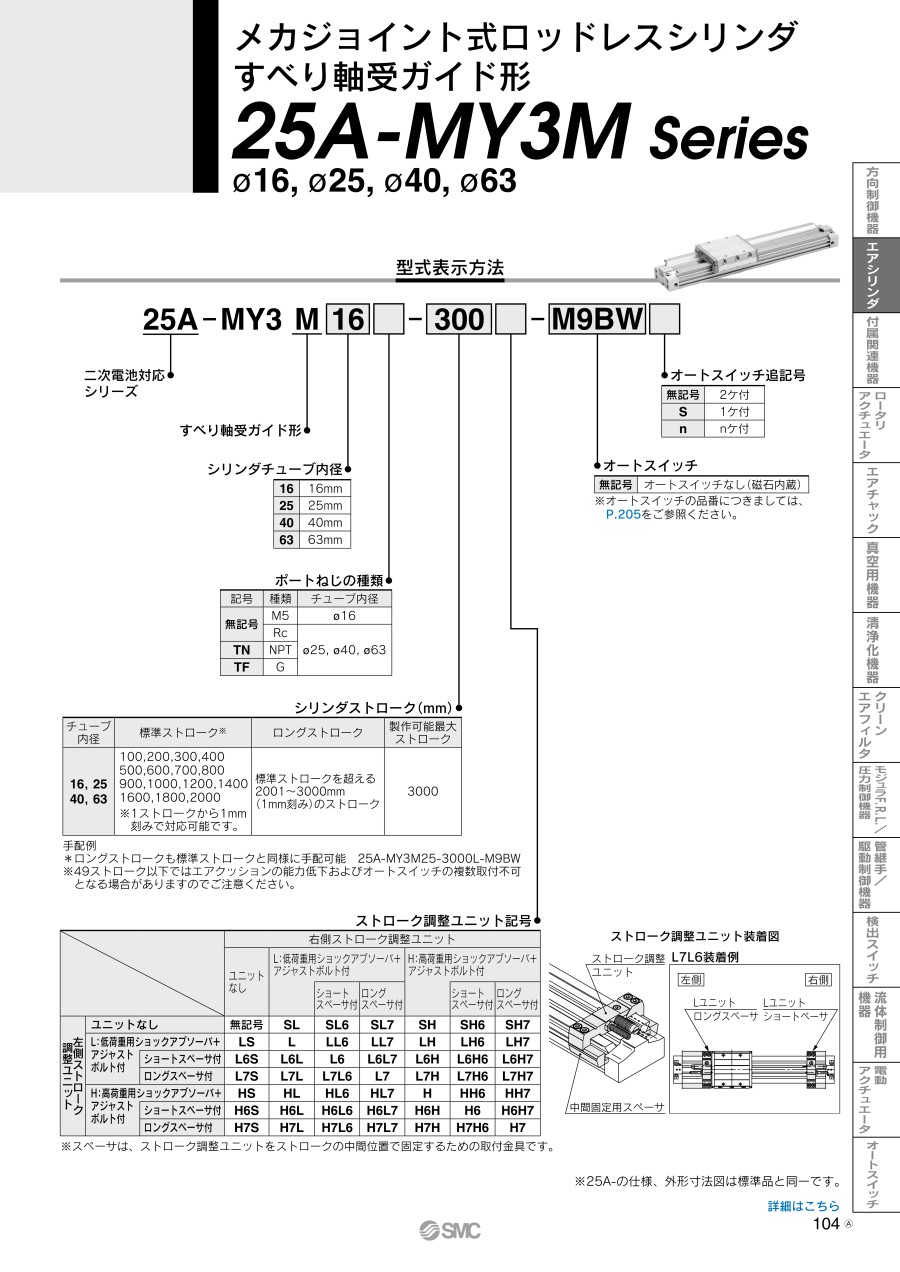

メカジョイント式ロッドレスシリンダすべり軸受ガイド形二次電池対応 25A-MY3Mシリーズ

カタログ |

通常単価(税別): 9,250円～92,766円

税込単価: 10,175円～102,043円

通常出荷日：19日目

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

種類

ロッドレスシリンダジョイント形式

ガイド方式

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブル材質

特性

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

最高使用圧力

(MPa)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

テーブル表面処理

ポートねじ種類

オートスイッチ

リード線長さ

(m)

スイッチ数

ストローク調整ユニット記号

中間固定用スペーサ

種別

適用シリンダ内径

(Φ)

最小発注数量

ロッドレスシリンダ	メカジョイント式	[すべりガイド] すべりガイド	16	101～250	10.1～20.0	[アルミニウム] アルミニウム合金	なし	50.1～100.0	50.1～75.0	30.1～40.0	18	0.7	0.2	120	65	64	33	硬質アルマイト	M5	オートスイッチなし（磁石内蔵）	なし	なし	ユニットなし	-	シリンダ	-	1個
ロッドレスシリンダ	メカジョイント式	[すべりガイド] すべりガイド	16	101～250	10.1～20.0	[アルミニウム] アルミニウム合金	なし	50.1～100.0	50.1～75.0	30.1～40.0	18	0.7	0.2	120	65	64	33	硬質アルマイト	M5	M9BW	0.5	2	ユニットなし	-	シリンダ	-	1個
ロッドレスシリンダ	メカジョイント式	[すべりガイド] すべりガイド	16	101～250	10.1～20.0	[アルミニウム] アルミニウム合金	なし	50.1～100.0	50.1～75.0	30.1～40.0	18	0.7	0.2	200	65	64	33	硬質アルマイト	M5	オートスイッチなし（磁石内蔵）	なし	なし	L	-	シリンダ	-	1個
ロッドレスシリンダ	メカジョイント式	[すべりガイド] すべりガイド	25	101～250	20.1～40.0	[アルミニウム] アルミニウム合金	なし	50.1～100.0	75.1～100.0	40.1～50.0	38	0.7	0.15	200	95	87	45	硬質アルマイト	Rc	オートスイッチなし（磁石内蔵）	なし	なし	H6S	-	シリンダ	-	1個
ロッドレスシリンダ	メカジョイント式	[すべりガイド] すべりガイド	25	251～500	20.1～40.0	[アルミニウム] アルミニウム合金	なし	50.1～100.0	75.1～100.0	40.1～50.0	38	0.7	0.15	300	95	87	45	硬質アルマイト	Rc	M9B	3	2	ユニットなし	-	シリンダ	-	1個
ロッドレスシリンダ	メカジョイント式	[すべりガイド] すべりガイド	25	251～500	20.1～40.0	[アルミニウム] アルミニウム合金	なし	50.1～100.0	75.1～100.0	40.1～50.0	38	0.7	0.15	300	95	87	45	硬質アルマイト	Rc	オートスイッチなし（磁石内蔵）	なし	なし	L	-	シリンダ	-	1個
ロッドレスシリンダ	メカジョイント式	[すべりガイド] すべりガイド	25	251～500	20.1～40.0	[アルミニウム] アルミニウム合金	なし	50.1～100.0	75.1～100.0	40.1～50.0	38	0.7	0.15	300	95	87	45	硬質アルマイト	Rc	M9NW	3	2	L	-	シリンダ	-	1個
ロッドレスシリンダ	メカジョイント式	[すべりガイド] すべりガイド	25	251～500	20.1～40.0	[アルミニウム] アルミニウム合金	なし	50.1～100.0	75.1～100.0	40.1～50.0	38	0.7	0.15	500	95	87	45	硬質アルマイト	Rc	オートスイッチなし（磁石内蔵）	なし	なし	L	-	シリンダ	-	1個
ロッドレスシリンダ	メカジョイント式	[すべりガイド] すべりガイド	40	101～250	80.1～100.0	[アルミニウム] アルミニウム合金	なし	150.1～200.0	100.1～150.0	50.1～75.0	84	0.7	0.15	200	160	124	63	硬質アルマイト	Rc	オートスイッチなし（磁石内蔵）	なし	なし	H6S	-	シリンダ	-	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	H1	スペーサなし	ストローク調整ユニット	16	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	H2	スペーサなし	ストローク調整ユニット	16	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	L1	スペーサなし	ストローク調整ユニット	16	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	L2	スペーサなし	ストローク調整ユニット	16	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	H1	スペーサなし	ストローク調整ユニット	25	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	H2	スペーサなし	ストローク調整ユニット	25	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	L1	スペーサなし	ストローク調整ユニット	25	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	L2	スペーサなし	ストローク調整ユニット	25	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	H1	スペーサなし	ストローク調整ユニット	40	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	H2	スペーサなし	ストローク調整ユニット	40	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	L1	スペーサなし	ストローク調整ユニット	40	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	L2	スペーサなし	ストローク調整ユニット	40	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	H1	スペーサなし	ストローク調整ユニット	63	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	H2	スペーサなし	ストローク調整ユニット	63	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	L1	スペーサなし	ストローク調整ユニット	63	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	L2	スペーサなし	ストローク調整ユニット	63	1個

通常単価(税別) (税込単価)	通常出荷日

37,839円 ( 41,623円 )	19日目
42,472円 ( 46,719円 )	19日目
52,011円 ( 57,212円 )	19日目
61,388円 ( 67,527円 )	19日目
57,724円 ( 63,496円 )	19日目
68,038円 ( 74,842円 )	19日目
73,898円 ( 81,288円 )	19日目
71,182円 ( 78,300円 )	19日目
92,766円 ( 102,043円 )	19日目
10,687円 ( 11,756円 )	19日目
10,687円 ( 11,756円 )	19日目
9,250円 ( 10,175円 )	19日目
9,250円 ( 10,175円 )	19日目
11,641円 ( 12,805円 )	19日目
11,641円 ( 12,805円 )	19日目
10,179円 ( 11,197円 )	19日目
10,179円 ( 11,197円 )	19日目
15,303円 ( 16,833円 )	19日目
15,303円 ( 16,833円 )	19日目
13,019円 ( 14,321円 )	19日目
13,019円 ( 14,321円 )	19日目
22,642円 ( 24,906円 )	19日目
22,642円 ( 24,906円 )	19日目
17,594円 ( 19,353円 )	19日目
17,594円 ( 19,353円 )	19日目

詳細情報

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
