エアスライドテーブル 高さ互換タイプ 二次電池対応 25A-MXQシリーズ
- 通常単価(税別)
- 27,532円～82,977円
- 税込単価
- 30,285円～91,275円
【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（C...
詳細情報を確認する商品情報
製品仕様
- 25A-の仕様、外形寸法図は標準品と同一です。

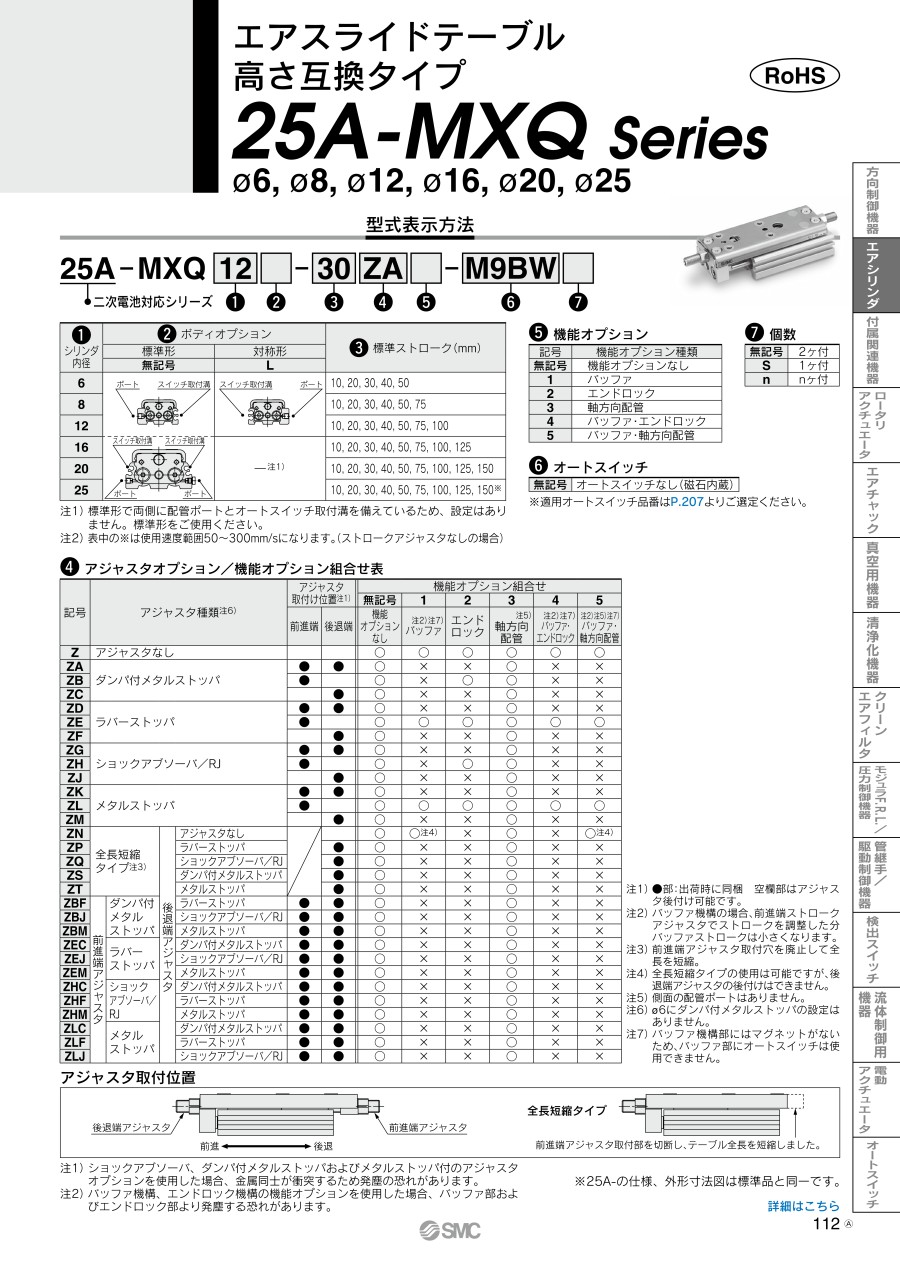

型式表示方法
（4）アジャスタオプション／機能オプション組合せ表
| 記号 | アジャスタ種類注6） | アジャスタ取付け位置注1） | 機能オプションの組合せ | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 無記号 | 1 | 2 | 3 | 4 | 5 | ||||
| 前進端 | 後退端 | 機能オプションなし | 注2）注7）バッファ | エンドロック | 注5）軸方向配管 | 注2）注7） バッファ・エンドロック | 注2）注5）注7） バッファ・軸方向配管 | ||
| Z | アジャスタなし | - | - | ○ | ○ | ○ | ○ | ○ | ○ |
| ZA | ダンバ付メタルストッパ | ● | ● | ○ | × | × | ○ | × | × |
| ZB | ● | - | ○ | × | ○ | ○ | × | × | |
| ZD | ラバーストッパ | ● | ● | ○ | × | × | ○ | × | × |
| ZE | ● | - | ○ | ○ | ○ | ○ | ○ | ○ | |
| ZG | ショックアブソーバ／RJ | ● | ● | ○ | × | × | ○ | × | × |
| ZH | ● | - | ○ | × | ○ | ○ | × | × | |
| ZJ | - | ● | ○ | × | × | ○ | × | × | |
注1）●部：出荷時に同梱 空欄部はアジャスタ後付け可能です。
注2）バッファ機構の場合、前進端ストロークアジャスタでストロークを調整した分バッファストロークは小さくなります。
注5）側面の配管ポートはありません。
注6）φ6にダンバ付メタルストッパの設定はありません。
注7）バッファ機構部にはマグネットがないため、バッファ部にオートスイッチは使用できません。
（5）機能オプション
| 記号 | 機能オプション種類 |
|---|---|
| 無記号 | 機能オプションなし |
| 2 | エンドロック |
アジャスタ取付位置
注1）ショックアブソーバ、ダンパ付メタルストッパおよびメタルストッパ付のアジャスタオプションを使用した場合、金属同士が衝突するため発塵の恐れがあります。
注2）バッファ機構、エンドロック機構の機能オプションを使用した場合、バッファ部およびエンドロック部より発塵する恐れがあります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,532円 ( 30,285円 ) | 19日目 |
29,460円 ( 32,406円 ) | 19日目 |
32,075円 ( 35,283円 ) | 19日目 |
34,997円 ( 38,497円 ) | 19日目 |
37,766円 ( 41,543円 ) | 19日目 |
27,532円 ( 30,285円 ) | 19日目 |
29,460円 ( 32,406円 ) | 19日目 |
32,075円 ( 35,283円 ) | 19日目 |
34,997円 ( 38,497円 ) | 19日目 |
37,766円 ( 41,543円 ) | 19日目 |
30,457円 ( 33,503円 ) | 19日目 |
30,457円 ( 33,503円 ) | 19日目 |
33,225円 ( 36,548円 ) | 19日目 |
37,214円 ( 40,935円 ) | 19日目 |
35,993円 ( 39,592円 ) | 19日目 |
38,763円 ( 42,639円 ) | 19日目 |
44,573円 ( 49,030円 ) | 19日目 |
30,457円 ( 33,503円 ) | 19日目 |
30,457円 ( 33,503円 ) | 19日目 |
33,225円 ( 36,548円 ) | 19日目 |
35,993円 ( 39,592円 ) | 19日目 |
38,763円 ( 42,639円 ) | 19日目 |
44,573円 ( 49,030円 ) | 19日目 |
34,147円 ( 37,562円 ) | 19日目 |
49,586円 ( 54,545円 ) | 19日目 |
34,147円 ( 37,562円 ) | 19日目 |
44,373円 ( 48,810円 ) | 19日目 |
36,481円 ( 40,129円 ) | 19日目 |
34,147円 ( 37,562円 ) | 19日目 |
36,916円 ( 40,608円 ) | 19日目 |
35,716円 ( 39,288円 ) | 19日目 |
46,733円 ( 51,406円 ) | 19日目 |
45,473円 ( 50,020円 ) | 19日目 |
52,966円 ( 58,263円 ) | 19日目 |
47,003円 ( 51,703円 ) | 19日目 |
34,147円 ( 37,562円 ) | 19日目 |
34,147円 ( 37,562円 ) | 19日目 |
36,481円 ( 40,129円 ) | 19日目 |
34,147円 ( 37,562円 ) | 19日目 |
36,916円 ( 40,608円 ) | 19日目 |
35,716円 ( 39,288円 ) | 19日目 |
45,473円 ( 50,020円 ) | 19日目 |
47,003円 ( 51,703円 ) | 19日目 |
35,686円 ( 39,255円 ) | 19日目 |
35,686円 ( 39,255円 ) | 19日目 |
41,023円 ( 45,125円 ) | 19日目 |
35,686円 ( 39,255円 ) | 19日目 |
43,451円 ( 47,796円 ) | 19日目 |
38,455円 ( 42,301円 ) | 19日目 |
45,056円 ( 49,562円 ) | 19日目 |
37,101円 ( 40,811円 ) | 19日目 |
45,922円 ( 50,514円 ) | 19日目 |
46,974円 ( 51,671円 ) | 19日目 |
56,842円 ( 62,526円 ) | 19日目 |
71,917円 ( 79,109円 ) | 19日目 |
49,791円 ( 54,770円 ) | 19日目 |
59,735円 ( 65,709円 ) | 19日目 |
48,354円 ( 53,189円 ) | 19日目 |
54,154円 ( 59,569円 ) | 19日目 |
38,301円 ( 42,131円 ) | 19日目 |
詳細情報
基本情報
【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。
