SMC

エアスライドテーブル MXJシリーズ Φ12、Φ16

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,523円～45,823円

税込単価: 2,775円～50,405円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアスライドテーブルリバーシブルタイプ MXQRシリーズ

通常価格(税別)： 3,178円 (税込価格：3,496円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアスライドテーブル両側配管タイプ MXQ□Aシリーズ

通常価格(税別)： 28,351円 (税込価格：31,186円)

通常出荷日：6 日目

【特長】・小型・軽量化・高精度・オートスイッチとアジャスタを同一面に取付可能・...

詳細情報を確認する

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が642型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

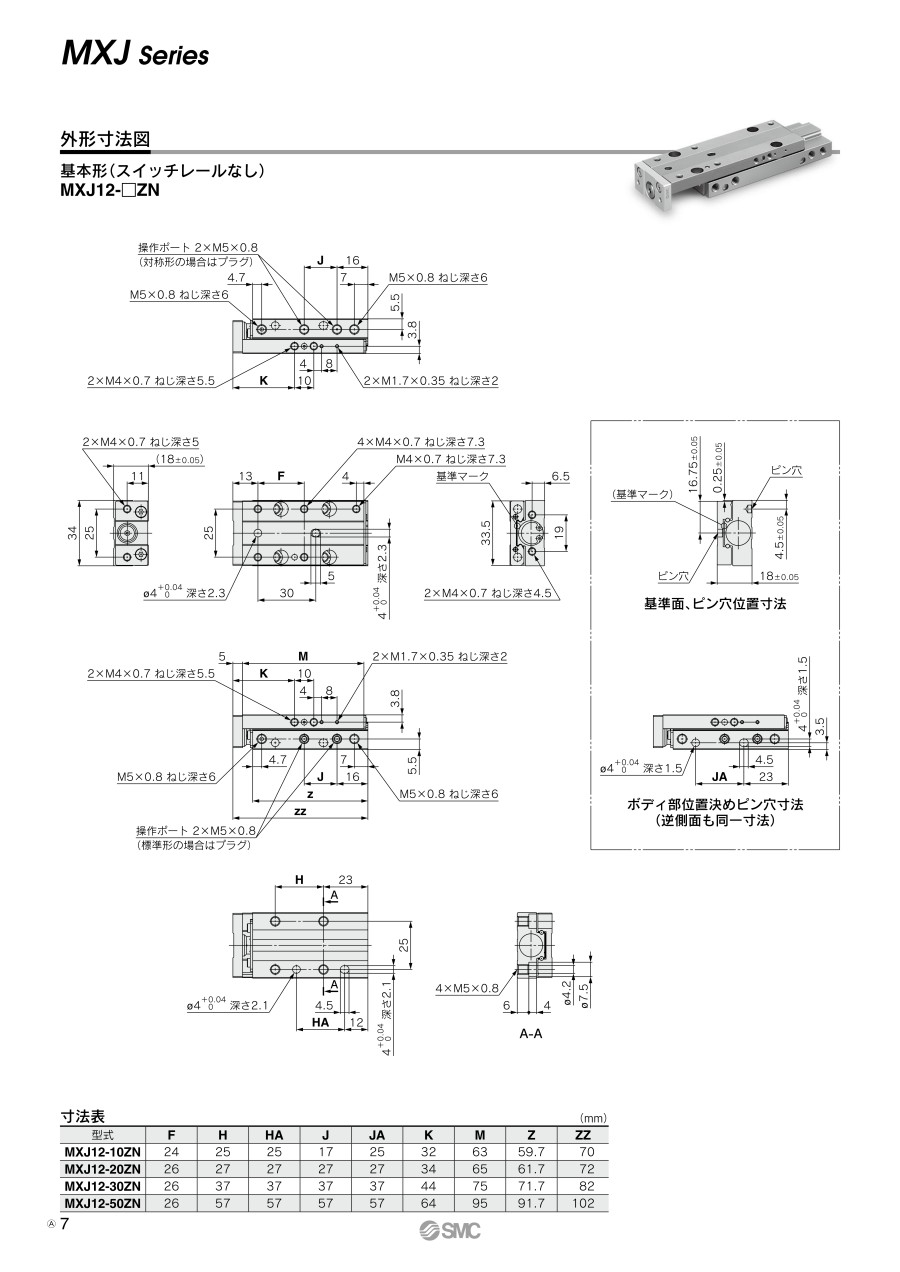

外形図

基本形（スイッチレールなし）
MXJ12-□ZN

基本形（スイッチレールなし）
MXJ16-□ZN

MXJZ

製品仕様

仕様

型番	MXJ12	MXJ16
シリンダ内径（mm）	12	16
配管接続口径	M5×0.8
使用流体	空気
作動方式	複動形
使用圧力^注1）	0.1～0.7MPa
保証耐圧力	1.05MPa
周囲温度および使用流体温度	-10～+60℃
使用ピストン速度（平均速度）^注2）	50～500mm/s （メタルストッパの場合：50～200mm/s）（ダンパ付メタルストッパの場合：50～300mm/s）
クッション（アジャスタなしの場合）	ラバークッション
クッション（アジャスタ付の場合）	メタルストッパ、ダンパ付メタルストッパ、ラバーストッパ、ショックアブソーバ
給油	無給油
オートスイッチ	無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式）
ストローク長さの許容差	0～+2mm（無加圧時）

注1）ダンパ付メタルストッパ最低使用圧力：ダンパ出っ張り部を押切、メタル部と接するために必要な圧力です。最低使用圧力以下で使用する場合は繰返し精度が悪くなります。
注2）ピストン速度は、許容運動エネルギーを超えない範囲でご使用ください。機種によっては、可動部質量だけで、許容運動エネルギーを超えてしまう機種があるので、ご注意ください。

■オーダーメイド仕様

表示記号	仕様／内容
-X11	アジャストボルトロング仕様（調整範囲10mmUP）
-X12	アジャストボルトロング仕様（調整範囲20mmUP）
-X53	有接点オートスイッチ仕様
-X2410	低速仕様（15～50mm/s）

MXJ Series アジャスタ

型番	アジャスタ種類	アジャスタ型番^注）		アジャスタボルト単体型番
		両端	片側（前進端、後退端）	ナット付	ナットなし


MXJ12	ダンパ付メタルストッパ	MXJZ-C12-□□A	MXJZ-CS12-□□A	MXJZ-CT12	MXQA-A887
	ダンパ付メタルストッパ	MXJZ-C12-□□B	MXJZ-CS12-□□B	MXJZ-CT12	MXQA-A887
	ラバーストッパ	MXJZ-A12-□□A	MXJZ-AS12-□□A	MXJZ-AT12	MXQA-A827
	ラバーストッパ	MXJZ-A12-□□B	MXJZ-AS12-□□B	MXJZ-AT12	MXQA-A827
	ショックアブソーバ	MXJZ-J12-□□A	MXJZ-JS12-□□A	MXJZ-JT12	RJ0604N
	ショックアブソーバ	MXJZ-J12-□□B	MXJZ-JS12-□□B	MXJZ-JT12	RJ0604N
	メタルストッパ	MXJZ-D12-□□A	MXJZ-DS12-□□A	MXJZ-DT12	MXQA-A838
	メタルストッパ	MXJZ-D12-□□B	MXJZ-DS12-□□B	MXJZ-DT12	MXQA-A838
MXJ16	ダンパ付メタルストッパ	MXJZ-C16-□□A	MXJZ-CS16-□□A	MXJZ-CT16	MXQA-A1287
	ダンパ付メタルストッパ	MXJZ-C16-□□B	MXJZ-CS16-□□B	MXJZ-CT16	MXQA-A1287
	ラバーストッパ	MXJZ-A16-□□A	MXJZ-AS16-□□A	MXJZ-AT16	MXQA-A1227
	ラバーストッパ	MXJZ-A16-□□B	MXJZ-AS16-□□B	MXJZ-AT16	MXQA-A1227
	ショックアブソーバ	MXJZ-J16-□□A	MXJZ-JS16-□□A	MXJZ-JT16	RJ0806LN
	ショックアブソーバ	MXJZ-J16-□□B	MXJZ-JS16-□□B	MXJZ-JT16	RJ0806LN
	メタルストッパ	MXJZ-D16-□□A	MXJZ-DS16-□□A	MXJZ-DT16	MXQA-A1238
	メタルストッパ	MXJZ-D16-□□B	MXJZ-DS16-□□B	MXJZ-DT16	MXQA-A1238

注）アジャスタボルト、ショックアブソーバは同梱になります。

MXJZ

規格表

単位：mm

MXJ12

型番	F	H	HA	J	JA	K	M	Z	ZZ
MXJ12-10ZN	24	25	25	17	25	32	63	59.7	70
MXJ12-20ZN	26	27	27	27	27	34	65	61.7	72
MXJ12-30ZN	26	37	37	37	37	44	75	71.7	82
MXJ12-50ZN	26	57	57	57	57	64	95	91.7	102

MXJ16

型番	F	FA	H	HA	J	JA	K	M	Z	ZZ
MXJ16-10ZN	22	30	25	25	17	25	33	64	60.4	72
MXJ16-20ZN	26	30	29	29	27	29	37	68	64.4	76
MXJ16-30ZN	36	40	39	39	37	39	47	78	74.4	86
MXJ16-50ZN	36	40	59	59	59	59	67	98	94.4	106

MXJZ

型番		ボディ取付部								テーブル取付部
両端	片側（前進端、後退端）	A	B	C				M（細目）	P	D	E	F	Q
				ストローク
				10	20	30	50
MXJZ-C12-□□A	MXJZ-CS12-□□A	17.4	9	64.5	74.5	84.5	104.5	M6×0.75	M5×14	7	30.5	9	M4×13
MXJZ-C12-□□B	MXJZ-CS12-□□B								M5×19
MXJZ-A12-□□A	MXJZ-AS12-□□A								M5×14
MXJZ-A12-□□B	MXJZ-AS12-□□B								M5×19
MXJZ-J12-□□A	MXJZ-JS12-□□A								M5×14
MXJZ-J12-□□B	MXJZ-JS12-□□B								M5×19
MXJZ-D12-□□A	MXJZ-DS12-□□A								M5×14
MXJZ-D12-□□B	MXJZ-DS12-□□B								M5×19
MXJZ-C16-□□A	MXJZ-CS16-□□A	22.2	12	66	76	86	106	M8×1	M5×17	10	32	12	M4×16
MXJZ-C16-□□B	MXJZ-CS16-□□B								M5×22
MXJZ-A16-□□A	MXJZ-AS16-□□A								M5×17
MXJZ-A16-□□B	MXJZ-AS16-□□B								M5×22
MXJZ-J16-□□A	MXJZ-JS16-□□A								M5×17
MXJZ-J16-□□B	MXJZ-JS16-□□B								M5×22
MXJZ-D16-□□A	MXJZ-DS16-□□A								M5×17
MXJZ-D16-□□B	MXJZ-DS16-□□B								M5×22

型番リスト

表示件数

...

型番

種類

ガイド方式

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブル材質

特性

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

最高使用圧力

(MPa)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

テーブル平行度

(μm)

テーブル表面処理

種類詳細

アジャスタオプション

スイッチレール

オートスイッチ

リード線長さ

(m)

スイッチ数

取付プレート

種別

適用シリンダ内径

(Φ)

オーダーメイド

最小発注数量

L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9B	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9B	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9B	1	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9BW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9BWV	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9N	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9NV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9NW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	M9BW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	M9BW	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	M9N	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	M9NV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	ショックアブソーバ（両端）	アジャスタスイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	ショックアブソーバ（両端）	アジャスタスイッチレール付（マグネット）	M9B	3	1	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	ショックアブソーバ（両端）	アジャスタスイッチレール付（マグネット）	M9NV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	ショックアブソーバ（前進端）	アジャスタスイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	ショックアブソーバ（前進端）	アジャスタスイッチレール付（マグネット）	M9B	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	ショックアブソーバ（後退端）	アジャスタスイッチレール付（マグネット）	M9BW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	メタルストッパ（両端）	スイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	メタルストッパ（両端）	スイッチレール付（マグネット）	M9B	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	メタルストッパ（両端）	スイッチレール付（マグネット）	M9BV	3	1	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	メタルストッパ（両端）	スイッチレール付（マグネット）	M9BW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	メタルストッパ（両端）	スイッチレールなし	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	メタルストッパ（前進端）	スイッチレール付（マグネット）	M9B	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	メタルストッパ（前進端）	スイッチレール付（マグネット）	M9BW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	10	63	34	18	30	熱処理	標準形	メタルストッパ（前進端）	スイッチレールなし	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	10	63	34	18	30	熱処理	標準形	アジャスタなし	スイッチレールなし	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9BA	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9B	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9BW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9BW	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9NV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	M9B	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	M9BW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	M9BWV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	M9NV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（両端）	スイッチレール付（マグネット）	M9NW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（前進端）	スイッチレール付（マグネット）	M9B	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	ダンパ付メタルストッパ（前進端）	スイッチレール付（マグネット）	M9BV	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ラバーストッパ（前進端）	スイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ラバーストッパ（前進端）	スイッチレール付（マグネット）	M9N	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ラバーストッパ（前進端）	スイッチレール付（マグネット）	M9NA	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ラバーストッパ（前進端）	スイッチレール付（マグネット）	M9NA	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ラバーストッパ（前進端）	スイッチレール付（マグネット）	M9NW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ショックアブソーバ（両端）	アジャスタスイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ショックアブソーバ（両端）	アジャスタスイッチレール付（マグネット）	M9B	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ショックアブソーバ（両端）	アジャスタスイッチレール付（マグネット）	M9NV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ショックアブソーバ（両端）	アジャスタスイッチレール付（マグネット）	M9PW	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ショックアブソーバ（前進端）	アジャスタスイッチレール付（マグネット）	M9B	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	ショックアブソーバ（前進端）	アジャスタスイッチレール付（マグネット）	M9N	3	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	メタルストッパ（前進端）	スイッチレール付（マグネット）	M9BAV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.5	0.7	0.1	20	65	34	18	30	熱処理	標準形	メタルストッパ（前進端）	スイッチレール付（マグネット）	M9BWV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	20	65	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	30	75	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	オートスイッチなし（磁石内蔵）	-	-	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	30	75	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9BV	0.5	2	-	シリンダ	-	なし	1個
L形テーブルシリンダ	[ころがりガイド] リニアガイド形	12	～30	～1.0	[ステンレス] マルテンサイト系ステンレス鋼	なし	50.1～100.0	25.1～50.0	～20.0	0.8	0.7	0.1	30	75	34	18	30	熱処理	標準形	アジャスタなし	スイッチレール付（マグネット）	M9BV	3	2	-	シリンダ	-	なし	1個

通常単価(税別) (税込単価)	通常出荷日

26,038円 ( 28,642円 )	6日目
30,705円 ( 33,776円 )	6日目
28,216円 ( 31,038円 )	6日目
27,924円 ( 30,716円 )	6日目
28,070円 ( 30,877円 )	6日目
29,230円 ( 32,153円 )	6日目
29,399円 ( 32,339円 )	6日目
30,015円 ( 33,017円 )	6日目
29,707円 ( 32,678円 )	6日目
31,116円 ( 34,228円 )	19日目
38,456円 ( 42,302円 )	19日目
39,070円 ( 42,977円 )	19日目
38,148円 ( 41,963円 )	19日目
38,763円 ( 42,639円 )	19日目
35,080円 ( 38,588円 )	19日目
35,823円 ( 39,405円 )	19日目
36,819円 ( 40,501円 )	19日目
31,312円 ( 34,443円 )	19日目
34,372円 ( 37,809円 )	19日目
36,837円 ( 40,521円 )	19日目
32,316円 ( 35,548円 )	19日目
37,381円 ( 41,119円 )	19日目
33,582円 ( 36,940円 )	19日目
37,842円 ( 41,626円 )	19日目
30,237円 ( 33,261円 )	19日目
33,647円 ( 37,012円 )	19日目
35,456円 ( 39,002円 )	19日目
26,330円 ( 28,963円 )	19日目
23,797円 ( 26,177円 )	6日目
24,394円 ( 26,833円 )	6日目
30,456円 ( 33,502円 )	6日目
30,851円 ( 33,936円 )	6日目
30,699円 ( 33,769円 )	6日目
29,587円 ( 32,546円 )	6日目
31,004円 ( 34,104円 )	6日目
32,052円 ( 35,257円 )	19日目
39,600円 ( 43,560円 )	19日目
39,445円 ( 43,390円 )	19日目
36,055円 ( 39,661円 )	19日目
39,753円 ( 43,728円 )	19日目
39,445円 ( 43,390円 )	19日目
36,307円 ( 39,938円 )	19日目
35,611円 ( 39,172円 )	19日目
29,230円 ( 32,153円 )	19日目
34,160円 ( 37,576円 )	19日目
35,900円 ( 39,490円 )	19日目
36,482円 ( 40,130円 )	19日目
34,451円 ( 37,896円 )	19日目
36,069円 ( 39,676円 )	19日目
38,867円 ( 42,754円 )	19日目
37,712円 ( 41,483円 )	19日目
37,436円 ( 41,180円 )	19日目
35,321円 ( 38,853円 )	19日目
38,148円 ( 41,963円 )	19日目
38,610円 ( 42,471円 )	19日目
37,075円 ( 40,783円 )	19日目
24,008円 ( 26,409円 )	6日目
27,360円 ( 30,096円 )	6日目
31,242円 ( 34,366円 )	6日目
30,101円 ( 33,111円 )	6日目

...

基本情報

基本情報

【特長】
・小型・軽量化
・高精度
・オートスイッチとアジャスタを同一面に取付可能
・短ピッチ取付が可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアスライドテーブル MXJシリーズ Φ12、Φ16のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品エアスライドテーブル MXJシリーズ Φ12、Φ16	エアスライドテーブル MXJシリーズ	エアスライドテーブル/MXJシリーズ	エアスライドテーブル CTRBシリーズ　スライド付形チューブ内径8・12・16	エアスライドテーブルクリーンシリーズ 11-MXJ 銅系・フッ素系不可仕様 20-MXJ	マグネット式ロッドレスシリンダ基本形クリーンシリーズ 12-CY3Bシリーズ
メーカー	SMC	SMC	SMC	CHELIC（チェリック）	SMC	SMC
通常価格	2,523円-	161円 -	17,297円 -	-	18,098円 -	18,459円 -
通常出荷日	6日目〜	在庫品1日目〜	在庫品1日目〜	15日目〜	3日目〜	19日目
