商品情報

製品仕様

※25A-の仕様、外形図は標準品と同一です。

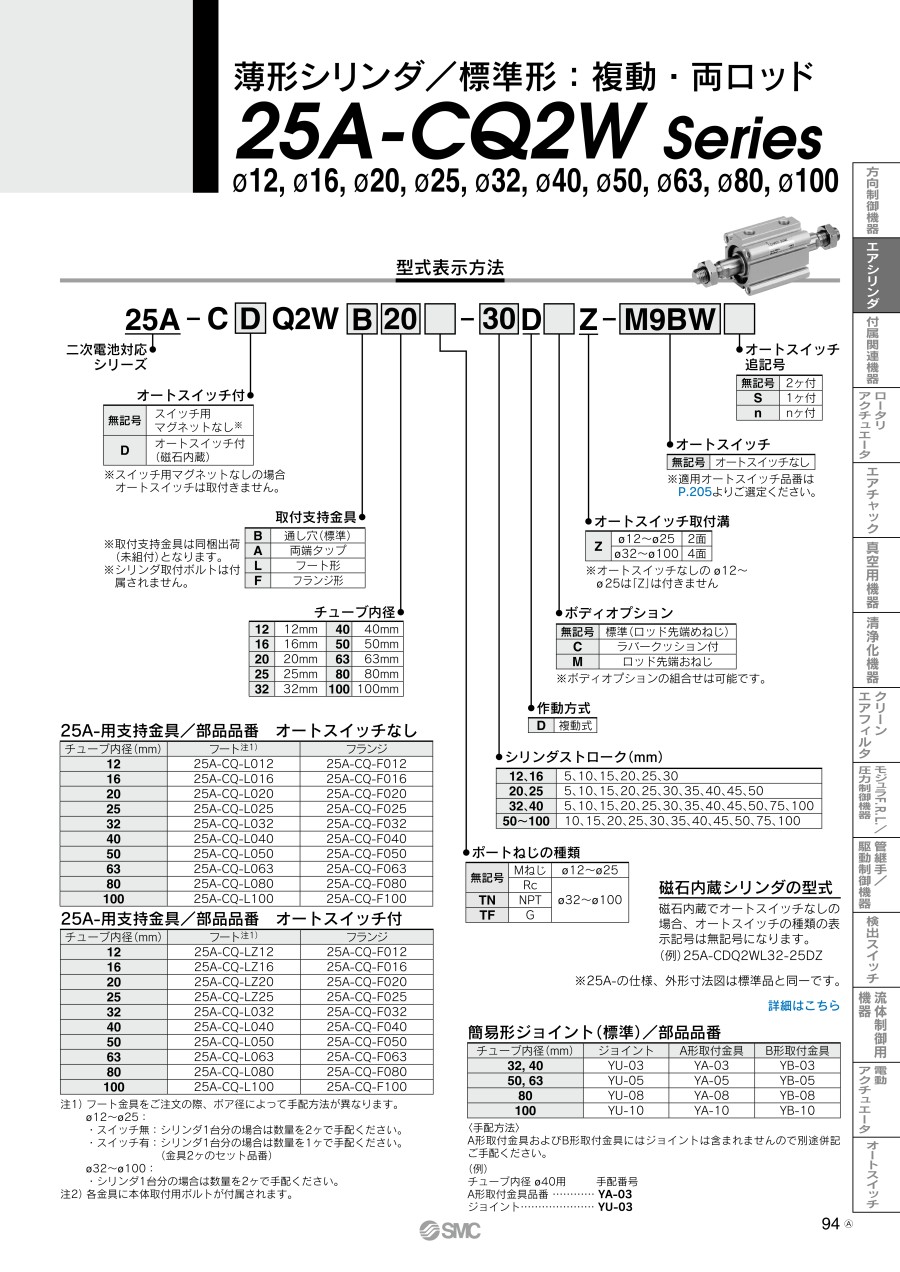

型式表示方法

磁石内蔵シリンダの型番

磁石内蔵でオートスイッチなしの場合、オートスイッチの種類の表示記号は無記号になります。
（例）25A-CDQ2WL32-25DZ

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

クッション

仕様

取付支持形式

オートスイッチ取付溝

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

50	20	-10～70	ロッド先端おねじ	磁石内蔵	両端タップ	2面	オートスイッチなし	-	-	1個
25	32	-10～70	ロッド先端おねじ	磁石内蔵	両端タップ	4面	オートスイッチなし	-	-	1個
10	40	-10～70	ロッド先端おねじ	磁石内蔵	両端タップ	4面	オートスイッチなし	-	-	1個
50	50	-10～70	標準（ロッド先端めねじ）	磁石内蔵	両端タップ	4面	オートスイッチなし	-	-	1個
100	63	-10～70	ラバークッション付/ロッド先端おねじ	磁石内蔵	両端タップ	4面	オートスイッチなし	-	-	1個
20	80	-10～70	ロッド先端おねじ	磁石内蔵	両端タップ	4面	オートスイッチなし	-	-	1個
30	80	-10～60	標準（ロッド先端めねじ）	磁石内蔵	両端タップ	4面	M9BW	3	2	1個
50	80	-10～70	標準（ロッド先端めねじ）	磁石内蔵	両端タップ	4面	オートスイッチなし	-	-	1個
75	100	-10～60	ロッド先端おねじ	磁石内蔵	両端タップ	4面	M9BWV	3	2	1個
20	20	-10～70	ロッド先端おねじ	磁石内蔵	通し穴（標準）	2面	オートスイッチなし	-	-	1個
15	25	-10～70	ラバークッション付	磁石内蔵	通し穴（標準）	4面	オートスイッチなし	-	-	1個
25	32	-10～70	標準（ロッド先端めねじ）	磁石内蔵	通し穴（標準）	4面	オートスイッチなし	-	-	1個
30	32	-10～60	標準（ロッド先端めねじ）	磁石内蔵	通し穴（標準）	4面	M9B	3	2	1個
25	40	-10～60	標準（ロッド先端めねじ）	磁石内蔵	通し穴（標準）	4面	M9BV	0.5	2	1個
30	40	-10～70	ラバークッション付	磁石内蔵	通し穴（標準）	4面	オートスイッチなし	-	-	1個
30	40	-10～70	ロッド先端おねじ	磁石内蔵	通し穴（標準）	4面	オートスイッチなし	-	-	1個
30	40	-10～70	標準（ロッド先端めねじ）	磁石内蔵	通し穴（標準）	4面	オートスイッチなし	-	-	1個
45	40	-10～70	標準（ロッド先端めねじ）	磁石内蔵	通し穴（標準）	4面	オートスイッチなし	-	-	1個
10	50	-10～70	ロッド先端おねじ	磁石内蔵	通し穴（標準）	4面	オートスイッチなし	-	-	1個
10	50	-10～60	ロッド先端おねじ	磁石内蔵	通し穴（標準）	4面	M9N	0.5	2	1個
50	50	-10～60	標準（ロッド先端めねじ）	磁石内蔵	通し穴（標準）	4面	M9BW	3	2	1個
50	80	-10～70	ロッド先端おねじ	磁石内蔵	通し穴（標準）	4面	オートスイッチなし	-	-	1個
35	40	-10～70	ラバークッション付/ロッド先端おねじ	磁石内蔵	フランジ形	4面	オートスイッチなし	-	-	1個
35	40	-10～60	ラバークッション付/ロッド先端おねじ	磁石内蔵	フランジ形	4面	M9N	0.5	2	1個
20	100	-10～70	ラバークッション付	磁石なし	通し穴（標準）	4面	スイッチ用マグネットなし	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

10,710円 ( 11,781円 )	19日目
14,005円 ( 15,406円 )	19日目
15,859円 ( 17,445円 )	19日目
22,072円 ( 24,279円 )	19日目
35,532円 ( 39,085円 )	19日目
38,147円 ( 41,962円 )	19日目
39,704円 ( 43,674円 )	19日目
36,916円 ( 40,608円 )	19日目
57,433円 ( 63,176円 )	19日目
9,064円 ( 9,970円 )	19日目
10,710円 ( 11,781円 )	19日目
12,659円 ( 13,925円 )	19日目
18,931円 ( 20,824円 )	19日目
20,094円 ( 22,103円 )	19日目
16,441円 ( 18,085円 )	19日目
16,565円 ( 18,222円 )	19日目
14,829円 ( 16,312円 )	19日目
15,070円 ( 16,577円 )	19日目
21,391円 ( 23,530円 )	19日目
26,718円 ( 29,390円 )	19日目
27,251円 ( 29,976円 )	19日目
40,454円36,408円 ( 40,049円 )	19日目
20,398円 ( 22,438円 )	19日目
25,725円 ( 28,298円 )	19日目
40,368円 ( 44,405円 )	19日目

詳細情報

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
