製品仕様

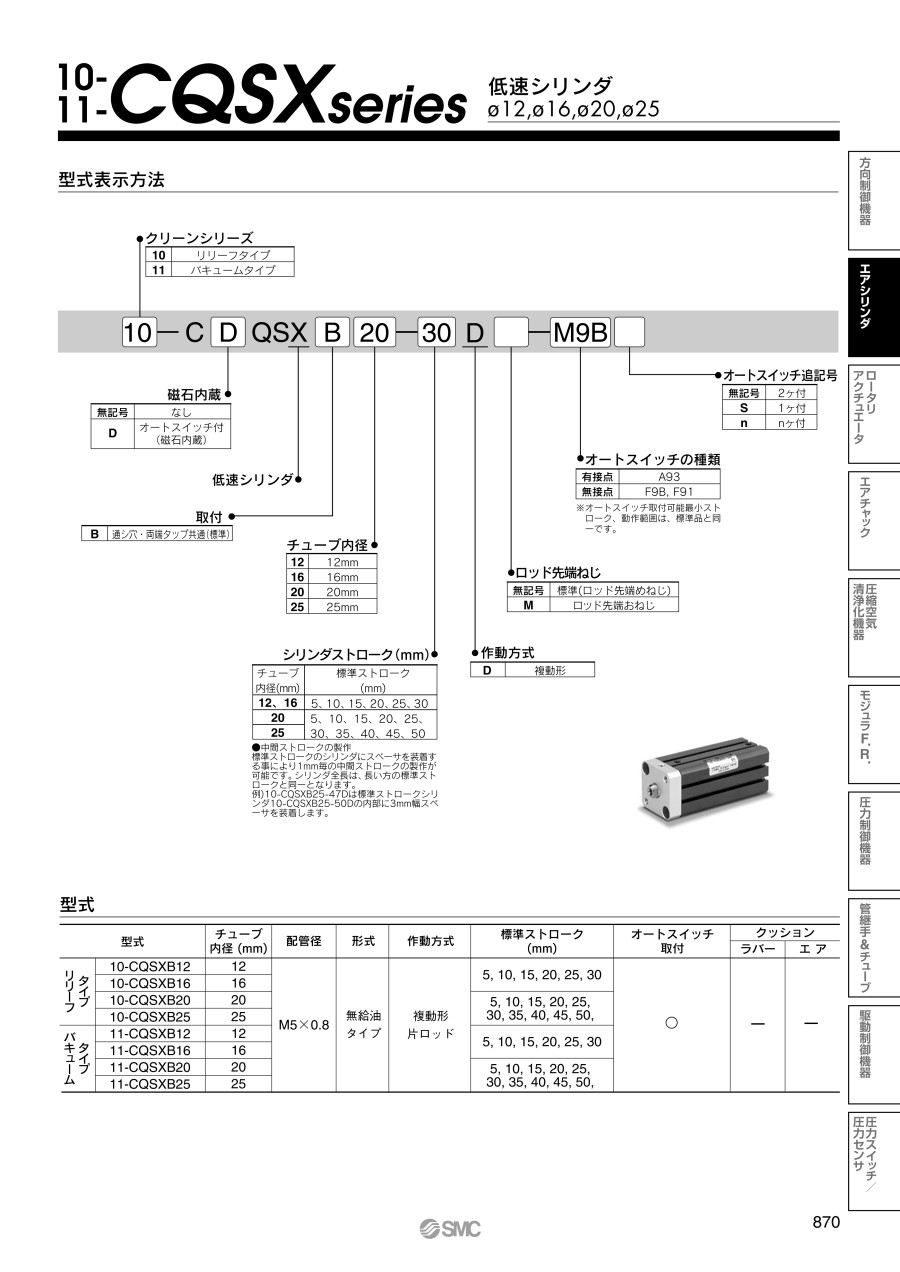

型式表示方法

低速シリンダ複動片ロッドクリーンシリーズ 10-/11-CQSXシリーズ型番表示方法01

仕様

チューブ内径（mm）	10-（リリーフタイプ）				11-（バキュームタイプ）
チューブ内径（mm）	12	16	20	25	12	16	20	25
使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.04MPa		0.035MPa		0.03MPa		0.025MPa
周囲温度および使用流体温度	オートスイッチなし：-10～+70℃（ただし凍結なきこと）
周囲温度および使用流体温度	オートスイッチ付：-10～+60℃（ただし凍結なきこと）
使用ピストン速度	1～200mm/s						0.5～200mm/s
ストローク長さの許容差	0～+1.0mm
接続口径	M5×0.8
リリーフポート／バキュームポート	M5×0.8
使用グリース	ふっ素系グリース
清浄度クラス（ISOクラス）	クラス4				クラス3
吸引流量（参考値）	-				5L/min（ANR）

外形寸法および適用オートスイッチは10-/11-CQSと同一です。

型番		チューブ内径（mm）	配管径	形式	作動方式	標準ストローク（mm）	オートスイッチ取付
リリーフタイプ	10-CQSXB12	12	M5×0.8	無給油タイプ	複動形片ロッド	5,10,15,20,25,30	○
	10-CQSXB16	16				5,10,15,20,25,30
	10-CQSXB20	20				5,10,15,20,25,30,35,40,45,50
	10-CQSXB25	25				5,10,15,20,25,30,35,40,45,50
バキュームタイプ	11-CQSXB12	12				5,10,15,20,25,30
	11-CQSXB16	16				5,10,15,20,25,30
	11-CQSXB20	20				5,10,15,20,25,30,35,40,45,50
	11-CQSXB25	25				5,10,15,20,25,30,35,40,45,50

型番リスト

表示件数

...

型番

10-CDQSXB12-5D

10-CDQSXB12-5D-A93VLS

10-CDQSXB12-5D-A93VS

10-CDQSXB12-5D-M9BVLS

10-CDQSXB12-5DM-M9BVL

10-CDQSXB12-5DM-M9NV

10-CDQSXB12-5DM-M9NVL

10-CDQSXB12-5DM-M9PVL

10-CDQSXB12-10DM-A93L

10-CDQSXB12-10DM-M9BAVL

10-CDQSXB12-10DM-M9BWV

10-CDQSXB12-10DM-M9NV

10-CDQSXB12-15D-M9BVS

10-CDQSXB12-15D-M9N

10-CDQSXB12-15DM

10-CDQSXB12-15DM-M9B

10-CDQSXB12-15DM-M9NVL

10-CDQSXB12-20DM-M9BL

10-CDQSXB12-20DM-M9BS

10-CDQSXB12-20DM-M9N

10-CDQSXB12-20DM-M9NV

10-CDQSXB12-20DM-M9NW

10-CDQSXB12-25D

10-CDQSXB12-25D-M9B

10-CDQSXB12-25D-M9BL

10-CDQSXB12-25D-M9BVL

10-CDQSXB12-25D-M9N

10-CDQSXB12-25DM

10-CDQSXB12-25DM-M9N

10-CDQSXB12-25DM-M9NV

10-CDQSXB12-30DM-M9BL

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

仕様

ロッド先端形状

クリーンシリーズタイプ

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

5	12	-10～70	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	オートスイッチなし	-	-	1個
5	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	A93V	3	1	1個
5	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	A93V	0.5	1	1個
5	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9BV	3	1	1個
5	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9NV	0.5	2	1個
5	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9NV	3	2	1個
5	12	-10～70	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	オートスイッチなし	-	-	1個
5	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9BV	0.5	2	1個
5	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9BV	3	2	1個
5	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9NV	0.5	2	1個
5	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9NV	3	2	1個
5	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9PV	3	2	1個
10	12	-10～70	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	オートスイッチなし	-	-	1個
10	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9NV	0.5	2	1個
10	12	-10～70	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	オートスイッチなし	-	-	1個
10	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	A93	0.5	2	1個
10	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	A93	3	2	1個
10	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9BAV	3	2	1個
10	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9BWV	0.5	2	1個
10	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9NV	0.5	2	1個
15	12	-10～70	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	オートスイッチなし	-	-	1個
15	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9B	0.5	2	1個
15	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9B	0.5	3	1個
15	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9B	3	2	1個
15	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9BV	0.5	2	1個
15	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9BV	0.5	1	1個
15	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9N	0.5	2	1個
15	12	-10～70	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	オートスイッチなし	-	-	1個
15	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9B	0.5	2	1個
15	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9NV	3	2	1個
20	12	-10～70	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	オートスイッチなし	-	-	1個
20	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9B	0.5	2	1個
20	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9B	3	2	1個
20	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9B	5	2	1個
20	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9N	0.5	2	1個
20	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9N	3	2	1個
20	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9N	0.5	1	1個
20	12	-10～70	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	オートスイッチなし	-	-	1個
20	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9B	0.5	2	1個
20	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9B	3	2	1個
20	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9B	0.5	1	1個
20	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9N	0.5	2	1個
20	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9NV	0.5	2	1個
20	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9NW	0.5	2	1個
25	12	-10～70	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	オートスイッチなし	-	-	1個
25	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9B	0.5	2	1個
25	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9B	3	2	1個
25	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9BV	3	2	1個
25	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9N	0.5	2	1個
25	12	-10～70	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	オートスイッチなし	-	-	1個
25	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9N	0.5	2	1個
25	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9NV	0.5	2	1個
30	12	-10～70	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	オートスイッチなし	-	-	1個
30	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	A93	0.5	2	1個
30	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	A93	0.5	1	1個
30	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9N	0.5	2	1個
30	12	-10～60	0.04～1.0	磁石内蔵	標準（ロッド先端めねじ）	リリーフタイプ	M9NV	0.5	2	1個
30	12	-10～70	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	オートスイッチなし	-	-	1個
30	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	A93	0.5	2	1個
30	12	-10～60	0.04～1.0	磁石内蔵	ロッド先端おねじ	リリーフタイプ	M9B	3	2	1個

通常単価(税別) (税込単価)	通常出荷日

6,518円 ( 7,170円 )	19日目
8,436円 ( 9,280円 )	19日目
8,169円 ( 8,986円 )	19日目
9,420円 ( 10,362円 )	19日目
11,784円 ( 12,962円 )	19日目
13,990円 ( 15,389円 )	19日目
6,742円 ( 7,416円 )	19日目
12,006円 ( 13,207円 )	19日目
12,543円 ( 13,797円 )	19日目
12,006円 ( 13,207円 )	19日目
13,403円 ( 14,743円 )	19日目
12,542円 ( 13,796円 )	19日目
7,005円 ( 7,706円 )	19日目
12,272円 ( 13,499円 )	19日目
7,228円 ( 7,951円 )	19日目
9,996円 ( 10,996円 )	19日目
10,531円 ( 11,584円 )	19日目
14,636円 ( 16,100円 )	19日目
12,762円 ( 14,038円 )	19日目
12,495円 ( 13,745円 )	19日目
7,767円 ( 8,544円 )	19日目
12,319円 ( 13,551円 )	19日目
14,592円 ( 16,051円 )	19日目
12,855円 ( 14,141円 )	19日目
13,033円 ( 14,336円 )	19日目
12,210円 ( 13,431円 )	19日目
12,498円 ( 13,748円 )	19日目
7,992円 ( 8,791円 )	19日目
12,542円 ( 13,796円 )	19日目
14,735円 ( 16,209円 )	19日目
8,436円 ( 9,280円 )	19日目
12,989円 ( 14,288円 )	19日目
14,998円 ( 16,498円 )	19日目
14,148円 ( 15,563円 )	19日目
13,168円 ( 14,485円 )	19日目
15,701円 ( 17,271円 )	19日目
10,801円 ( 11,881円 )	19日目
8,660円 ( 9,526円 )	19日目
13,212円 ( 14,533円 )	19日目
13,747円 ( 15,122円 )	19日目
10,933円 ( 12,026円 )	19日目
13,390円 ( 14,729円 )	19日目
13,926円 ( 15,319円 )	19日目
13,659円 ( 15,025円 )	19日目
8,750円 ( 9,625円 )	19日目
13,301円 ( 14,631円 )	19日目
13,837円 ( 15,221円 )	19日目
14,551円 ( 16,006円 )	19日目
13,480円 ( 14,828円 )	19日目
8,972円 ( 9,869円 )	19日目
13,703円 ( 15,073円 )	19日目
14,238円 ( 15,662円 )	19日目
8,924円 ( 9,816円 )	19日目
11,691円 ( 12,860円 )	19日目
10,308円 ( 11,339円 )	19日目
13,655円 ( 15,021円 )	19日目
14,190円 ( 15,609円 )	19日目
9,147円 ( 10,062円 )	19日目
11,915円 ( 13,107円 )	19日目
14,236円 ( 15,660円 )	19日目

...

基本情報

基本情報

【10-/11-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
