SMC

ガイド付薄形シリンダ MGPシリーズガイド部ルブリテーナ付

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 19,138円～92,743円特別価格

税込単価: 21,052円～102,017円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ

4.5

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ガイド付薄形シリンダ MGPシリーズ

4.6

通常価格(税別)： 13,126円 (税込価格：14,439円)

通常出荷日：在庫品1日目

【特長】・ガイドロッド短縮、プレート厚み変更により質量最大24％削減・ガイド部...

詳細情報を確認する

種類
ガイド付シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ガイド付
付加機能
標準
環境・用途
標準

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が235型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

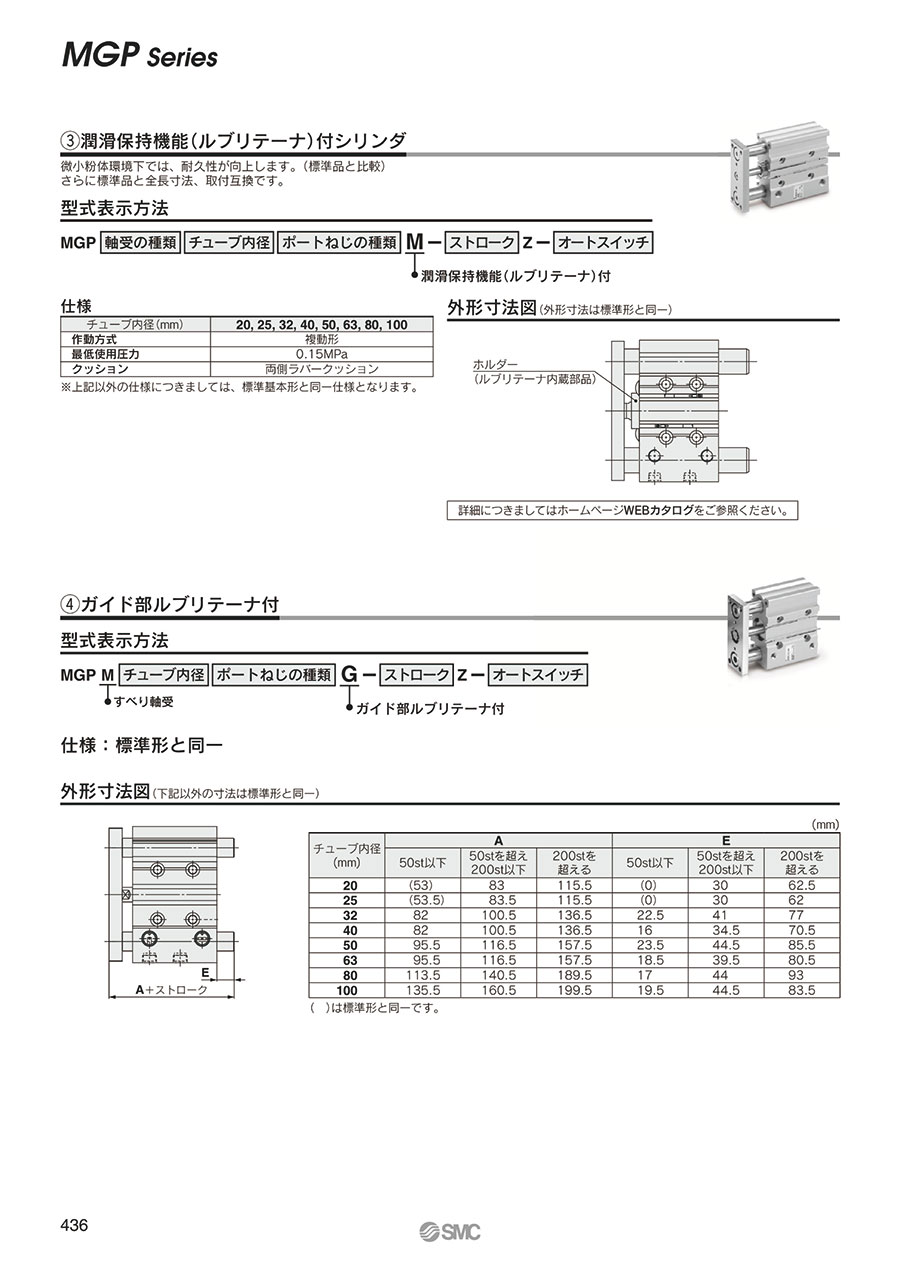

外形図

製品仕様

仕様

チューブ内径（mm）	20	80
作動方式	複動形
使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.1MPa
周囲温度および使用流体温度	-10～+60℃（ただし、凍結なきこと）
使用ピストン速度^注）	50～500mm/s	50～400mm/s
クッション	両側ラバークッション
給油	不要（無給油）
ストローク長さの許容差	0～+1.5mm

注）無負荷での速度です。使用条件によっては、使用ピストン速度を満足しない場合があります。

標準ストローク

チューブ内径（mm）	標準ストローク（mm）
20、25	20、30、40、50、75、100、125、150、175、200、250、300、350、400
32～100	25、50、75、100、125、150、175、200、250、300、350、400

型式表示方法

理論出力表

単位：N

チューブ内径（mm）	ロッド径（mm）	作動方向	受圧面積（mm²）	使用圧力（MPa）
チューブ内径（mm）	ロッド径（mm）	作動方向	受圧面積（mm²）	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
20	10	OUT	314	63	94	126	157	188	220	251	283	314
20	10	IN	236	47	71	94	118	141	165	188	212	236
25	10	OUT	491	98	147	196	245	295	344	393	442	491
25	10	IN	412	82	124	165	206	247	289	330	371	412
32	14	OUT	804	161	241	322	402	483	563	643	724	804
32	14	IN	650	130	195	260	325	390	455	520	585	650
40	14	OUT	1,257	251	377	503	628	754	880	1,005	1,131	1,257
40	14	IN	1,103	221	331	441	551	662	772	882	992	1,103
50	18	OUT	1,963	393	589	785	982	1,178	1,374	1,571	1,767	1,963
50	18	IN	1,709	342	513	684	855	1,025	1,196	1,367	1,538	1,709
63	18	OUT	3,117	623	935	1,247	1,559	1,870	2,182	2,494	2,806	3,117
63	18	IN	2,863	573	859	1,145	1,431	1,718	2,004	2,290	2,576	2,863
80	22	OUT	5,027	1,005	1,508	2,011	2,513	3,016	3,519	4,021	4,524	5,027
80	22	IN	4,646	929	1,394	1,859	2,323	2,788	3,252	3,717	4,182	4,646
100	26	OUT	7,854	1,571	2,356	3,142	3,927	4,712	5,498	6,283	7,069	7,854
100	26	IN	7,323	1,465	2,197	2,929	3,662	4,394	5,126	5,858	6,591	7,323

注）理論出力（N）＝圧力（MPa）×受圧面積（mm²）となります。

規格表

単位：mm

チューブ内径（mm）	A			E
チューブ内径（mm）	50st以下	50stを超え200st以下	200stを超える	50st以下	50stを超え200st以下	200stを超える
20	（53）	83	115.5	（0）	30	62.5
25	（53.5）	83.5	115.5	（0）	30	62
32	82	100.5	136.5	22.5	41	77
40	82	100.5	136.5	16	34.5	70.5
50	95.5	116.5	157.5	23.5	44.5	85.5
63	95.5	116.5	157.5	18.5	39.5	80.5
80	113.5	140.5	189.5	17	44	93
100	135.5	160.5	199.5	19.5	44.5	83.5

（）は標準形と同一です。

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

ポートねじの種類

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

10	20	Rc	M9B	3	2	1個
15	20	Rc	オートスイッチなし（磁石内蔵）	なし	なし	1個
20	20	Rc	M9BA	5	2	1個
20	20	Rc	M9B	3	2	1個
25	20	Rc	M9B	3	2	1個
30	20	Rc	M9B	3	2	1個
30	20	Rc	M9B	3	1	1個
30	20	Rc	M9BW	1	2	1個
35	20	Rc	オートスイッチなし（磁石内蔵）	なし	なし	1個
40	20	Rc	A93	0.5	2	1個
40	20	Rc	M9BA	3	2	1個
40	20	Rc	M9B	3	2	1個
50	20	Rc	M9B	0.5	2	1個
50	20	Rc	M9B	3	2	1個
75	20	Rc	A93	0.5	2	1個
75	20	Rc	M9B	3	2	1個
75	20	Rc	M9BW	3	2	1個
100	20	Rc	M9B	3	2	1個
100	20	Rc	M9NW	5	2	1個
125	20	Rc	A93	0.5	1	1個
125	20	Rc	M9B	3	2	1個
200	20	Rc	M9B	3	2	1個
200	20	Rc	M9BW	0.5	1	1個
250	20	Rc	オートスイッチなし（磁石内蔵）	なし	なし	1個
400	20	Rc	オートスイッチなし（磁石内蔵）	なし	なし	1個
40	20	G	M9PA	5	2	1個
100	20	G	オートスイッチなし（磁石内蔵）	なし	なし	1個
125	20	G	オートスイッチなし（磁石内蔵）	なし	なし	1個
250	20	G	オートスイッチなし（磁石内蔵）	なし	なし	1個
10	25	Rc	M9B	3	2	1個
13	25	Rc	M9B	3	2	1個
20	25	Rc	M9BA	3	2	1個
20	25	Rc	M9B	3	2	1個
20	25	Rc	M9BV	0.5	2	1個
20	25	Rc	M9BW	3	2	1個
25	25	Rc	M9B	3	2	1個
30	25	Rc	M9B	3	2	1個
30	25	Rc	M9BV	3	2	1個
30	25	Rc	M9BW	3	2	1個
30	25	Rc	M9B	5	2	1個
40	25	Rc	M9B	3	2	1個
50	25	Rc	A93	0.5	1	1個
50	25	Rc	M9B	0.5	2	1個
50	25	Rc	M9B	3	2	1個
50	25	Rc	M9BV	0.5	2	1個
50	25	Rc	M9BW	0.5	2	1個
75	25	Rc	A93	0.5	2	1個
75	25	Rc	M9B	3	2	1個
75	25	Rc	M9B	3	1	1個
75	25	Rc	M9BW	0.5	2	1個
100	25	Rc	M9BA	3	2	1個
100	25	Rc	M9B	3	2	1個
100	25	Rc	M9B	3	1	1個
150	25	Rc	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	25	Rc	M9B	3	2	1個
200	25	Rc	A93	0.5	2	1個
200	25	Rc	M9B	3	2	1個
200	25	Rc	M9NW	0.5	2	1個
250	25	Rc	M9B	3	2	1個
250	25	Rc	M9BW	0.5	2	1個

通常単価(税別) (税込単価)	通常出荷日

22,299円 ( 24,529円 )	19日目
19,138円 ( 21,052円 )	19日目
27,748円 ( 30,523円 )	6日目
22,582円 ( 24,840円 )	6日目
22,861円 ( 25,147円 )	19日目
22,861円 ( 25,147円 )	19日目
20,203円 ( 22,223円 )	19日目
25,540円 ( 28,094円 )	19日目
19,775円 ( 21,753円 )	19日目
22,334円 ( 24,567円 )	6日目
27,748円 ( 30,523円 )	6日目
23,142円 ( 25,456円 )	6日目
24,663円 ( 27,129円 )	19日目
23,421円 ( 25,763円 )	19日目
21,693円 ( 23,862円 )	6日目
24,123円 ( 26,535円 )	6日目
28,261円25,434円 ( 27,977円 )	6日目
24,825円 ( 27,308円 )	19日目
25,852円 ( 28,437円 )	19日目
24,956円 ( 27,452円 )	19日目
25,526円 ( 28,079円 )	19日目
27,630円 ( 30,393円 )	19日目
24,917円 ( 27,409円 )	19日目
27,434円24,690円 ( 27,159円 )	19日目
31,584円28,425円 ( 31,268円 )	19日目
28,385円 ( 31,224円 )	19日目
21,688円 ( 23,857円 )	19日目
23,303円 ( 25,633円 )	19日目
26,472円 ( 29,119円 )	19日目
26,524円 ( 29,176円 )	19日目
24,918円 ( 27,410円 )	19日目
28,849円 ( 31,734円 )	19日目
24,918円 ( 27,410円 )	19日目
25,104円 ( 27,614円 )	19日目
27,299円 ( 30,029円 )	19日目
25,200円 ( 27,720円 )	19日目
25,200円 ( 27,720円 )	6日目
29,006円26,105円 ( 28,716円 )	6日目
28,414円 ( 31,255円 )	6日目
29,583円26,624円 ( 29,286円 )	6日目
27,453円 ( 30,198円 )	19日目
24,265円 ( 26,692円 )	19日目
25,200円 ( 27,720円 )	19日目
25,760円 ( 28,336円 )	19日目
25,947円 ( 28,542円 )	19日目
28,385円 ( 31,224円 )	19日目
25,904円 ( 28,494円 )	19日目
26,461円 ( 29,107円 )	19日目
26,400円 ( 29,040円 )	19日目
29,490円26,541円 ( 29,195円 )	19日目
31,331円 ( 34,464円 )	6日目
27,162円 ( 29,878円 )	6日目
27,197円 ( 29,917円 )	6日目
25,835円 ( 28,419円 )	19日目
31,766円28,589円 ( 31,448円 )	19日目
29,779円 ( 32,757円 )	6日目
33,679円30,311円 ( 33,342円 )	6日目
29,875円 ( 32,863円 )	6日目
31,370円 ( 34,507円 )	19日目
33,813円 ( 37,194円 )	19日目

基本情報

基本情報

【特長】
・ガイドロッド短縮、プレート厚み変更により質量最大24％削減
・ガイド部にルブリテーナ（潤滑保持機能）が付いています

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
