低速シリンダ複動片ロッドクリーンシリーズ 10-/11-CM2X-Zシリーズ

カタログ |

通常単価(税別): 7,804円～20,657円

税込単価: 8,584円～22,723円

通常出荷日：9日目～19日目

【10-/11-シリーズクリーンシリーズ】・クリーン環境に対応・クリーンルーム内への発塵を防止

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

エアシリンダ低摩擦形複動・片ロッド CM2Qシリーズ

通常価格(税別)： 4,395円 (税込価格：4,835円)

通常出荷日：19 日目

よく一緒に見られています

SMC

低速シリンダ複動・片ロッド CM2Xシリーズ

通常価格(税別)： 4,962円 (税込価格：5,458円)

通常出荷日：19 日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型式表示方法

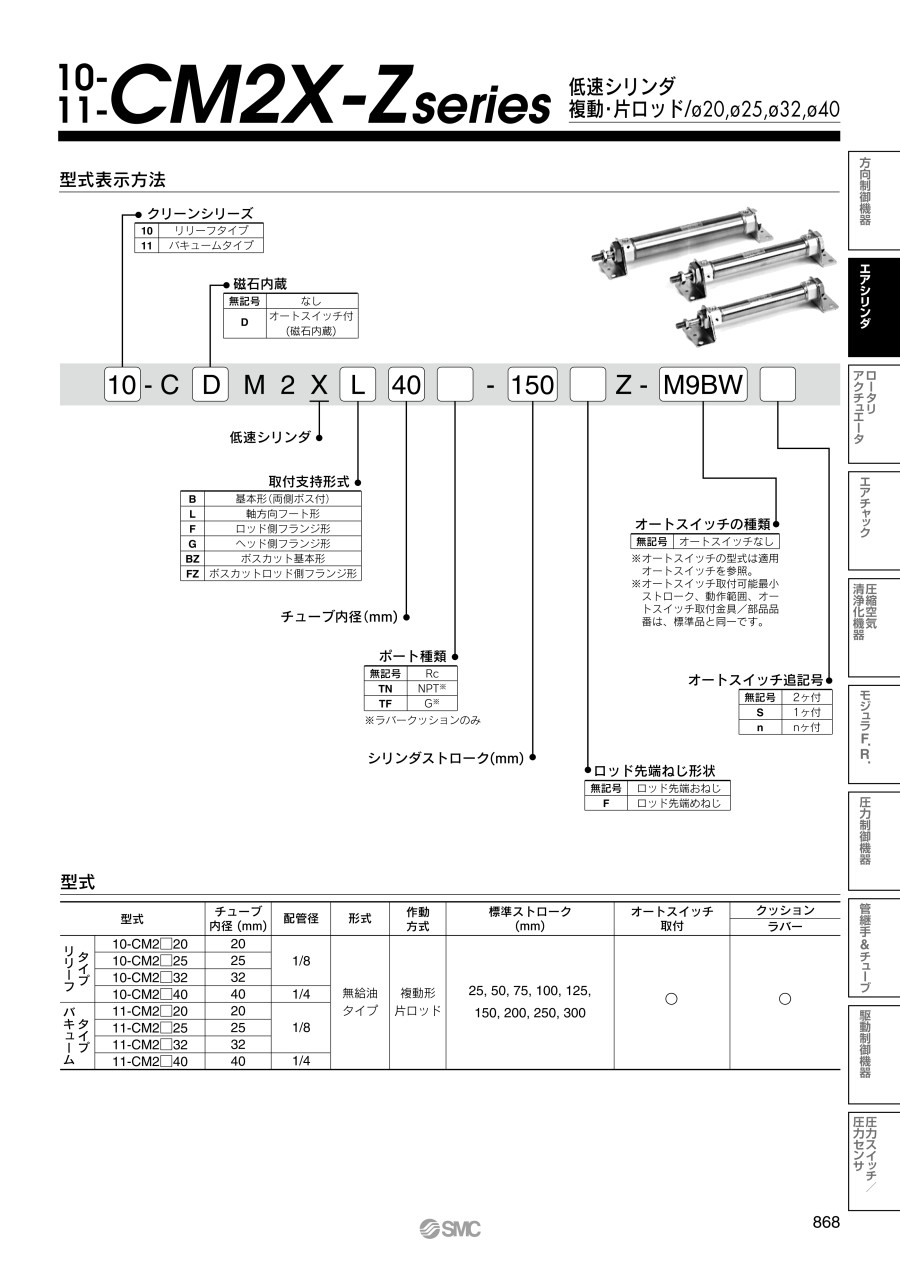

低速シリンダ複動片ロッドクリーンシリーズ 10-/11-CM2X-Zシリーズ型番表示方法

仕様

チューブ内径（mm）	20・25・32・40
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.05MPa
周囲温度および使用流体温度	オートスイッチなし：-10～+70℃ オートスイッチ付：-10～+60℃（ただし凍結なきこと）
使用ピストン速度	30～400mm/s
ストローク長さの許容差	0～+1.4
取付支持形式	基本形・軸方向フート形・ロッド側フランジ形・ヘッド側フランジ形
使用グリース	ふっ素系グリース
清浄度クラス（ISOクラス）	10-：クラス4 11-：クラス3

外形寸法および適用オートスイッチはクリーンシリーズ10-／11-CM2-Z標準品と同一です。

注意・禁止事項

使用上のご注意

警告

（1）カバーを回さないでください。
シリンダ取付およびポートに管継手をねじ込む際は、カバーが回転しますと、カバー結合部より破損する原因となる恐れがあります。

注意

（1）止め輪の飛出しに注意してください。
ロッドパッキン交換の際は、止め輪の取外し作業で、止め輪の飛出しに十分注意して行ってください。

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

仕様

ポートねじの種類

取付支持形式

クリーンシリーズタイプ

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

25	20	-10～60	磁石内蔵	Rc	基本形	リリーフタイプ	M9BW	0.5	2	1個
25	20	-10～60	磁石内蔵	Rc	基本形	リリーフタイプ	M9BW	3	2	1個
100	20	-10～70	磁石内蔵	Rc	基本形	リリーフタイプ	オートスイッチなし	-	-	1個
100	20	-10～60	磁石内蔵	Rc	基本形	リリーフタイプ	H7B	0.5	2	1個
100	20	-10～60	磁石内蔵	Rc	基本形	リリーフタイプ	M9B	0.5	2	1個
65	32	-10～70	磁石内蔵	Rc	基本形	リリーフタイプ	オートスイッチなし	-	-	1個
75	32	-10～70	磁石内蔵	Rc	基本形	リリーフタイプ	オートスイッチなし	-	-	1個
95	32	-10～70	磁石内蔵	Rc	基本形	リリーフタイプ	オートスイッチなし	-	-	1個
100	32	-10～70	磁石内蔵	Rc	基本形	リリーフタイプ	オートスイッチなし	-	-	1個
300	32	-10～60	磁石内蔵	Rc	基本形	リリーフタイプ	M9B	3	2	1個
100	25	-10～60	磁石内蔵	NPT	ボスカット基本形	リリーフタイプ	H7B	0.5	2	1個
100	25	-10～60	磁石内蔵	NPT	ボスカット基本形	リリーフタイプ	M9B	0.5	2	1個
50	40	-10～60	磁石内蔵	Rc	ヘッド側フランジ形	リリーフタイプ	M9B	0.5	2	1個
200	20	-10～70	磁石内蔵	Rc	軸方向フート形	リリーフタイプ	オートスイッチなし	-	-	1個
200	25	-10～60	磁石内蔵	Rc	軸方向フート形	リリーフタイプ	M9B	3	2	1個
150	32	-10～70	磁石内蔵	Rc	軸方向フート形	リリーフタイプ	オートスイッチなし	-	-	1個
300	32	-10～60	磁石内蔵	Rc	軸方向フート形	リリーフタイプ	A93	3	2	1個
150	20	-10～70	磁石なし	Rc	基本形	リリーフタイプ	-	-	-	1個
100	25	-10～70	磁石なし	Rc	基本形	リリーフタイプ	-	-	-	1個
25	32	-10～70	磁石なし	Rc	基本形	リリーフタイプ	-	-	-	1個
250	32	-10～70	磁石なし	Rc	ロッド側フランジ形	リリーフタイプ	-	-	-	1個
105	25	-10～70	磁石なし	Rc	軸方向フート形	リリーフタイプ	-	-	-	1個
105	32	-10～70	磁石なし	Rc	軸方向フート形	リリーフタイプ	-	-	-	1個
75	32	-10～70	磁石なし	G	軸方向フート形	リリーフタイプ	-	-	-	1個
50	20	-10～70	磁石内蔵	Rc	基本形	バキュームタイプ	オートスイッチなし	-	-	1個
50	20	-10～60	磁石内蔵	Rc	基本形	バキュームタイプ	M9B	0.5	2	1個
50	20	-10～60	磁石内蔵	Rc	基本形	バキュームタイプ	M9P	3	2	1個
60	20	-10～60	磁石内蔵	Rc	基本形	バキュームタイプ	M9B	0.5	2	1個
50	25	-10～70	磁石内蔵	Rc	基本形	バキュームタイプ	オートスイッチなし	-	-	1個
50	25	-10～60	磁石内蔵	Rc	基本形	バキュームタイプ	M9B	0.5	2	1個

通常単価(税別) (税込単価)	通常出荷日

12,071円 ( 13,278円 )	19日目
12,663円 ( 13,929円 )	19日目
7,848円 ( 8,633円 )	19日目
13,031円 ( 14,334円 )	19日目
12,317円 ( 13,549円 )	19日目
9,378円 ( 10,316円 )	19日目
10,179円 ( 11,197円 )	19日目
10,240円 ( 11,264円 )	19日目
11,115円 ( 12,227円 )	19日目
20,620円 ( 22,682円 )	19日目
14,805円 ( 16,286円 )	19日目
14,067円 ( 15,474円 )	19日目
17,400円 ( 19,140円 )	19日目
10,364円 ( 11,400円 )	19日目
17,963円 ( 19,759円 )	19日目
10,935円 ( 12,029円 )	19日目
20,657円 ( 22,723円 )	19日目
8,033円 ( 8,836円 )	19日目
7,944円 ( 8,738円 )	19日目
7,972円 ( 8,769円 )	19日目
15,701円 ( 17,271円 )	19日目
9,475円 ( 10,423円 )	9日目
10,660円 ( 11,726円 )	19日目
9,033円 ( 9,936円 )	19日目
7,804円 ( 8,584円 )	19日目
12,815円 ( 14,097円 )	19日目
12,882円 ( 14,170円 )	19日目
13,033円 ( 14,336円 )	19日目
8,651円 ( 9,516円 )	19日目
14,066円 ( 15,473円 )	19日目

詳細情報

基本情報

基本情報

【10-/11-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
