エアシリンダ 標準形 複動 片ロッド C75シリーズ
- 通常単価(税別)
- 5,720円～11,964円
- 税込単価
- 6,292円～13,160円
標準形 複動・片ロッドのエアシリンダ。【特長】・取り付け支持金具、ロッド先端金...
詳細情報を確認する未確定：候補が9型番あります。
商品情報
外形図
C□75E
両側ボス形（ラバークッション／エアクッション）
C□75F
ボスカット基本形（ラバークッション）
C□75Y
ヘッドカバー軸方向ポート（ラバークッション）
製品仕様

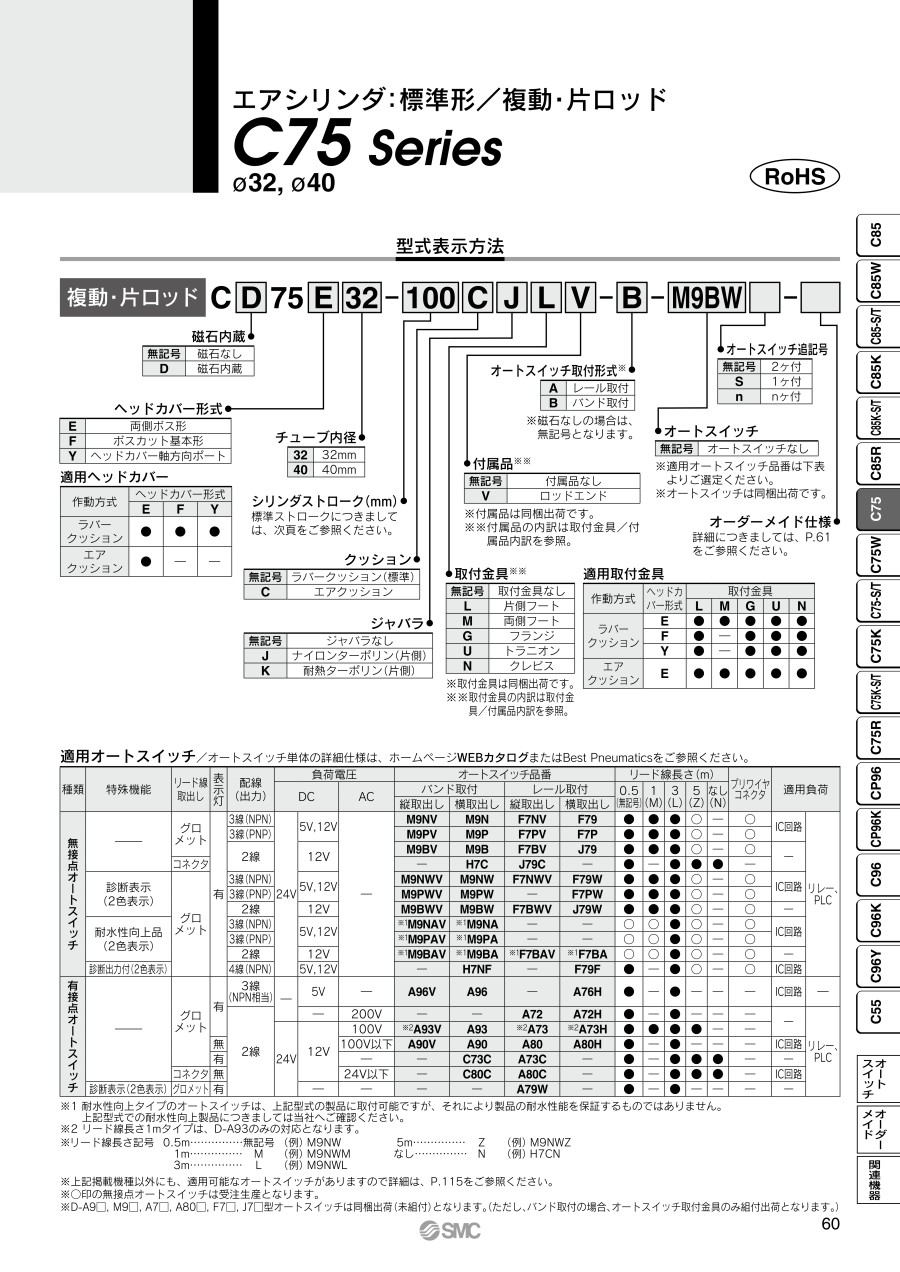

型式表示方法
仕様
| チューブ内径（mm） | 32 | 40 | |
|---|---|---|---|
| 型式 | 空気圧タイプ | ||
| 作動方式 | 複動片ロッド | ||
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.5MPa | ||
| 最高使用圧力 | 1.0MPa | ||
| 最低使用圧力 | ラバークッション | 0.05MPa | |
| エアクッション | 0.05MPa | ||
| 周囲温度および使用流体温度 | オートスイッチなし：-20～+80℃（凍結なきこと） | ||
| オートスイッチ付：-10～+60℃（凍結なきこと） | |||
| 給油 | 不要（無給油） | ||
| ストローク長さ許容差 | 0～+1.4mm | ||
| 使用ピストン速度 | 50～1,500mm/s | ||
| クッション | ラバークッション エアクッション | ||
| 許容運動エネルギー | ラバークッション | 0.65J | 1.2J |
| エアクッション | 1.07J | 2.35J | |
規格表
単位：mm
C□75E
C□75F／C□75Y
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,720円 ( 6,292円 ) | 19日目 |
8,821円 ( 9,703円 ) | 19日目 |
11,964円 ( 13,160円 ) | 19日目 |
5,720円 ( 6,292円 ) | 19日目 |
8,061円 ( 8,867円 ) | 19日目 |
9,589円 ( 10,548円 ) | 19日目 |
10,940円 ( 12,034円 ) | 19日目 |
6,786円 ( 7,465円 ) | 9日目 |
8,481円 ( 9,329円 ) | 19日目 |
詳細情報
基本情報
標準形 複動・片ロッドのエアシリンダ。
【特長】
・取り付け支持金具、ロッド先端金具、オートスイッチ付きの品番を設定
・シリンダと金具を別々に手配する手間が省け工数削減に貢献
・オートスイッチ位置微調整が容易
・スイッチブラケット透明化によるインジケータランプ視認性向上
