駿河精機

2軸クロスローラゴニオステージ マイクロメータ（B59）

  • 一部SALE 2026/01/31まで
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
156,520円～163,400円特別価格
税込単価
172,172円～179,740円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

2軸アリ式ゴニオステージ（B55）

駿河精機

2軸アリ式ゴニオステージ（B55）
0
通常価格(税別)： 61,920円 (税込価格：68,112円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

1軸クロスローラゴニオステージ マイクロメータ（B58）

駿河精機

1軸クロスローラゴニオステージ マイクロメータ（B58）
5
通常価格(税別)： 78,260円 (税込価格：86,086円)

通常出荷日：在庫品1日目

移動ガイドにクロスローラ・送り機構にマイクロメータを採用した高分解能・高精度ゴ...

詳細情報を確認する

ご注意

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が26型番あります。
数量：

商品情報

外形図

B59-50Aシリーズ

2軸クロスローラゴニオステージ マイクロメータ（B59） B59-50Aシリーズ外形図

※上記以外の型番についての情報はデジタルカタログをご参照ください。

B59-50ARシリーズ

2軸クロスローラゴニオステージ マイクロメータ（B59） B59-50ARシリーズ外形図

※上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

B59-50Aシリーズ

軸数2軸
型番B59-50UAB59-50LA
（勝手違い）B59-50UARB59-50LAR
ステージ面サイズ50×50mm
送り位置センター
回転中心高さ50±0.4mm68±0.4mm
移動量（上）±3.0°（下）±3.0°
マイクロメータ最小読取（上）≒35″（下）≒27″（上）≒27″（下）≒22″
ガイドクロスローラガイド
耐荷重2.8kgf【27.4N】
許容
モーメント
荷重		ピッチ1.5N・m
ヨー1.2N・m
ロール1.5N・m
モーメント
剛性		ピッチ0.97″/N・cm
ヨー0.52″/N・cm
ロール0.97″/N・cm
自重0.44kg
主材質-表面処理アルミ-白アルマイト処理
付属ねじ（六角穴付ボルト）M3-6 4本

※上記以外の型番についての情報はデジタルカタログをご参照ください。

規格表

B59-50Aシリーズ

2軸クロスローラゴニオステージ マイクロメータ（B59） B59-50Aシリーズ規格表

※上記以外の型番についての情報はデジタルカタログをご参照ください。

B59-50ARシリーズ

2軸クロスローラゴニオステージ マイクロメータ（B59） B59-50ARシリーズ規格表

※上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数
  • 1
    • 型番

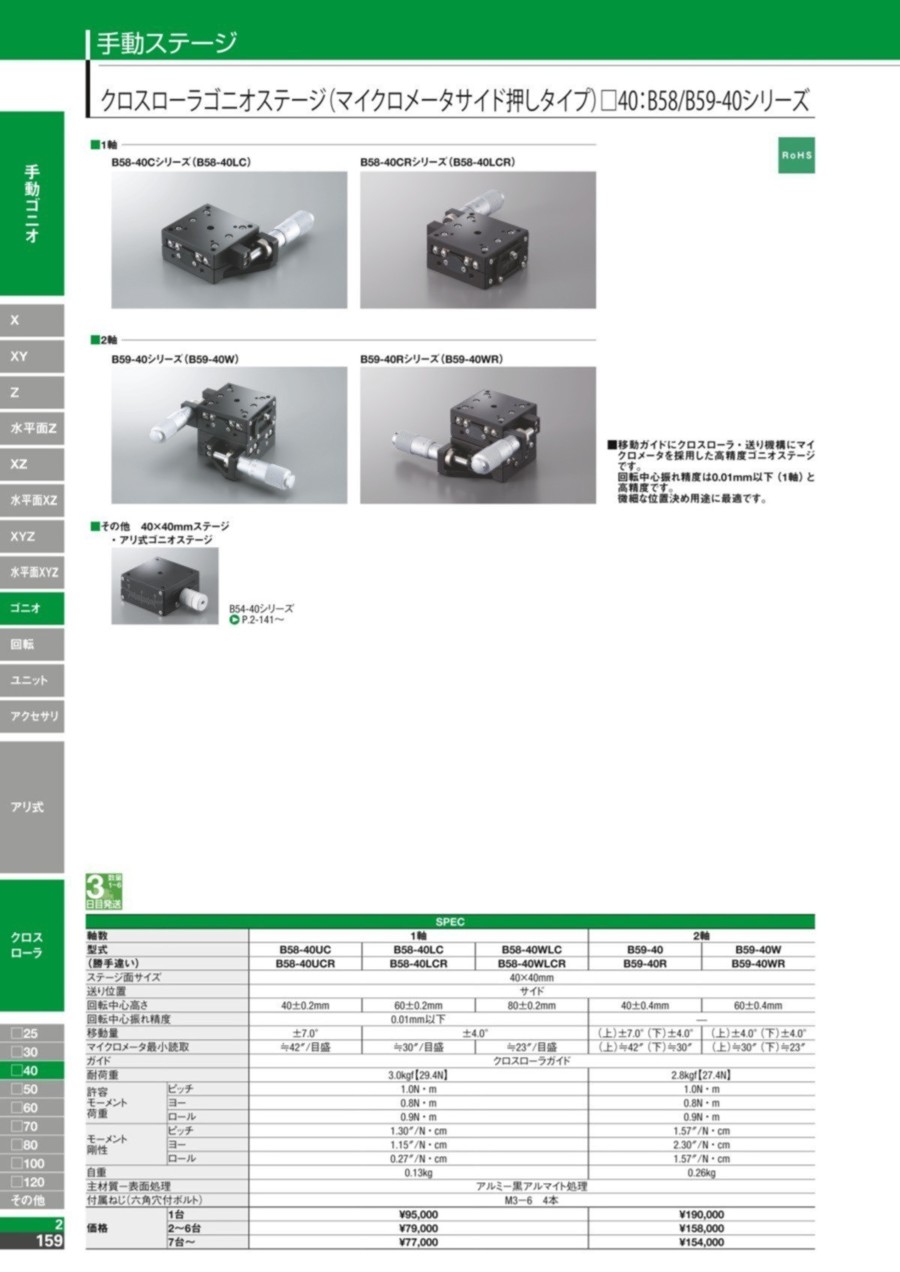

    B59-40
    B59-40R
    B59-40W
    B59-40WR
    B59-50L
    B59-50LA
    B59-50LAR
    B59-50LR
    B59-50U
    B59-50UA
    B59-50UAR
    B59-50UR
    B59-60
    B59-60R
    B59-60T
    B59-60TR
    B59-60W
    B59-60WR
    B59-70L
    B59-70LA
    B59-70LAR
    B59-70LR
    B59-70U
    B59-70UA
    B59-70UAR
    B59-70UR

    耐荷重（範囲）

    (N)

    テーブル長さ（範囲）

    (mm)

    テーブル幅（範囲）

    (mm)

    回転中心高さ（範囲）

    (mm)

    製品高さ（範囲）

    (mm)

    テーブルサイズ(長さ) L

    (mm)

    テーブルサイズ(幅) W

    (mm)

    耐荷重

    (N)

    ゴニオステージ回転中心高さ

    (mm)

    テーブルサイズ(厚み) H

    (mm)

    ストローク(α角度)

    (deg)

    ストローク(β角度)

    (deg)

    送りツマミ位置

    勝手違い

    テーブル表面処理

    マイクロ最小読取

    (")

    許容モーメント荷重

    (N・m)

    モーメント剛性

    ("/N・cm)

    自重

    (kg)

    付属品

    		RoHS?最小発注数量
    5.1～30.0
    26～40
    26～40
    21～40
    35.1～40.0
    40
    40
    27.4
    40
    40
    ±7
    ±4
    サイド
    標準
    黒アルマイト
    上軸 ≒42／下軸 ≒30
    ピッチ 1／ヨー 0.8／ロール 0.9
    ピッチ 1.57／ヨー 2.3／ロール 1.57
    0.26
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    26～40
    26～40
    21～40
    35.1～40.0
    40
    40
    27.4
    40
    40
    ±7
    ±4
    サイド
    左右
    黒アルマイト
    上軸 ≒42／下軸 ≒30
    ピッチ 1／ヨー 0.8／ロール 0.9
    ピッチ 1.57／ヨー 2.3／ロール 1.57
    0.26
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    26～40
    26～40
    41～60
    35.1～40.0
    40
    40
    27.4
    60
    40
    ±4
    ±4
    サイド
    標準
    黒アルマイト
    上軸 ≒30／下軸 ≒23
    ピッチ 1／ヨー 0.8／ロール 0.9
    ピッチ 1.57／ヨー 2.3／ロール 1.57
    0.26
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    26～40
    26～40
    41～60
    35.1～40.0
    40
    40
    27.4
    60
    40
    ±4
    ±4
    サイド
    左右
    黒アルマイト
    上軸 ≒30／下軸 ≒23
    ピッチ 1／ヨー 0.8／ロール 0.9
    ピッチ 1.57／ヨー 2.3／ロール 1.57
    0.26
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    61～80
    35.1～40.0
    50
    50
    27.4
    68
    36
    ±3
    ±3
    サイド
    標準
    白アルマイト
    上軸 ≒27／下軸 ≒22
    ピッチ 1.5／ヨー 1.2／ロール 1.5
    ピッチ 0.97／ヨー 0.52／ロール 0.97
    0.46
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    61～80
    35.1～40.0
    50
    50
    27.4
    68
    36
    ±3
    ±3
    センタ
    標準
    白アルマイト
    上軸 ≒27／下軸 ≒22
    ピッチ 1.5／ヨー 1.2／ロール 1.5
    ピッチ 0.97／ヨー 0.52／ロール 0.97
    0.44
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    61～80
    35.1～40.0
    50
    50
    27.4
    68
    36
    ±3
    ±3
    センタ
    左右
    白アルマイト
    上軸 ≒27／下軸 ≒22
    ピッチ 1.5／ヨー 1.2／ロール 1.5
    ピッチ 0.97／ヨー 0.52／ロール 0.97
    0.44
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    61～80
    35.1～40.0
    50
    50
    27.4
    68
    36
    ±3
    ±3
    サイド
    左右
    白アルマイト
    上軸 ≒27／下軸 ≒22
    ピッチ 1.5／ヨー 1.2／ロール 1.5
    ピッチ 0.97／ヨー 0.52／ロール 0.97
    0.46
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    41～60
    35.1～40.0
    50
    50
    27.4
    50
    36
    ±3
    ±3
    サイド
    標準
    白アルマイト
    上軸 ≒35／下軸 ≒27
    ピッチ 1.5／ヨー 1.2／ロール 1.5
    ピッチ 0.97／ヨー 0.52／ロール 0.97
    0.46
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    41～60
    35.1～40.0
    50
    50
    27.4
    50
    36
    ±3
    ±3
    センタ
    標準
    白アルマイト
    上軸 ≒35／下軸 ≒27
    ピッチ 1.5／ヨー 1.2／ロール 1.5
    ピッチ 0.97／ヨー 0.52／ロール 0.97
    0.44
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    41～60
    35.1～40.0
    50
    50
    27.4
    50
    36
    ±3
    ±3
    センタ
    左右
    白アルマイト
    上軸 ≒35／下軸 ≒27
    ピッチ 1.5／ヨー 1.2／ロール 1.5
    ピッチ 0.97／ヨー 0.52／ロール 0.97
    0.44
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    41～60
    35.1～40.0
    50
    50
    27.4
    50
    36
    ±3
    ±3
    サイド
    左右
    白アルマイト
    上軸 ≒35／下軸 ≒27
    ピッチ 1.5／ヨー 1.2／ロール 1.5
    ピッチ 0.97／ヨー 0.52／ロール 0.97
    0.46
    六角穴付ボルト M3-6 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    41～60
    40.1～50.0
    60
    60
    46
    50
    50
    ±4
    ±4
    サイド
    標準
    黒アルマイト
    上軸 ≒33／下軸 ≒24
    ピッチ 1.5／ヨー 2／ロール 1.5
    ピッチ 0.37／ヨー 0.18／ロール 0.37
    0.62
    六角穴付ボルト M4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    41～60
    40.1～50.0
    60
    60
    46
    50
    50
    ±4
    ±4
    サイド
    左右
    黒アルマイト
    上軸 ≒33／下軸 ≒24
    ピッチ 1.5／ヨー 2／ロール 1.5
    ピッチ 0.37／ヨー 0.18／ロール 0.37
    0.62
    六角穴付ボルト M4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    81～100
    40.1～50.0
    60
    60
    46
    100
    50
    ±3
    ±2.5
    サイド
    標準
    黒アルマイト
    上軸 ≒18／下軸 ≒15
    ピッチ 1.5／ヨー 2／ロール 1.5
    ピッチ 0.37／ヨー 0.18／ロール 0.37
    0.6
    六角穴付ボルト M4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    81～100
    40.1～50.0
    60
    60
    46
    100
    50
    ±3
    ±2.5
    サイド
    左右
    黒アルマイト
    上軸 ≒18／下軸 ≒15
    ピッチ 1.5／ヨー 2／ロール 1.5
    ピッチ 0.37／ヨー 0.18／ロール 0.37
    0.6
    六角穴付ボルト M4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    61～80
    40.1～50.0
    60
    60
    46
    75
    50
    ±4
    ±3
    サイド
    標準
    黒アルマイト
    上軸 ≒24／下軸 ≒18
    ピッチ 1.5／ヨー 2／ロール 1.5
    ピッチ 0.37／ヨー 0.18／ロール 0.37
    0.62
    六角穴付ボルト M4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    61～80
    40.1～50.0
    60
    60
    46
    75
    50
    ±4
    ±3
    サイド
    左右
    黒アルマイト
    上軸 ≒24／下軸 ≒18
    ピッチ 1.5／ヨー 2／ロール 1.5
    ピッチ 0.37／ヨー 0.18／ロール 0.37
    0.62
    六角穴付ボルト M4-10 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    81～100
    50.1～
    70
    70
    44.1
    96
    52
    ±3
    ±3
    サイド
    標準
    白アルマイト
    上軸 ≒19／下軸 ≒15
    ピッチ 3.6／ヨー 2.8／ロール 3.6
    ピッチ 0.23／ヨー 0.12／ロール 0.23
    1.06
    六角穴付ボルト M4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    81～100
    50.1～
    70
    70
    44.1
    96
    52
    ±3
    ±3
    センタ
    標準
    白アルマイト
    上軸 ≒18／下軸 ≒15
    ピッチ 3.6／ヨー 2.8／ロール 3.6
    ピッチ 0.23／ヨー 0.12／ロール 0.23
    1.04
    六角穴付ボルト M4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    81～100
    50.1～
    70
    70
    44.1
    96
    52
    ±3
    ±3
    センタ
    左右
    白アルマイト
    上軸 ≒18／下軸 ≒15
    ピッチ 3.6／ヨー 2.8／ロール 3.6
    ピッチ 0.23／ヨー 0.12／ロール 0.23
    1.04
    六角穴付ボルト M4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    81～100
    50.1～
    70
    70
    44.1
    96
    52
    ±3
    ±3
    サイド
    左右
    白アルマイト
    上軸 ≒19／下軸 ≒15
    ピッチ 3.6／ヨー 2.8／ロール 3.6
    ピッチ 0.23／ヨー 0.12／ロール 0.23
    1.06
    六角穴付ボルト M4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    61～80
    50.1～
    70
    70
    44.1
    70
    52
    ±3
    ±3
    サイド
    標準
    白アルマイト
    上軸 ≒25／下軸 ≒19
    ピッチ 3.6／ヨー 2.8／ロール 3.6
    ピッチ 0.23／ヨー 0.12／ロール 0.23
    1.06
    六角穴付ボルト M4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    61～80
    50.1～
    70
    70
    44.1
    70
    52
    ±3
    ±3
    センタ
    標準
    白アルマイト
    上軸 ≒24／下軸 ≒18
    ピッチ 3.6／ヨー 2.8／ロール 3.6
    ピッチ 0.23／ヨー 0.12／ロール 0.23
    1.04
    六角穴付ボルト M4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    61～80
    50.1～
    70
    70
    44.1
    70
    52
    ±3
    ±3
    センタ
    左右
    白アルマイト
    上軸 ≒24／下軸 ≒18
    ピッチ 3.6／ヨー 2.8／ロール 3.6
    ピッチ 0.23／ヨー 0.12／ロール 0.23
    1.04
    六角穴付ボルト M4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    61～80
    50.1～
    70
    70
    44.1
    70
    52
    ±3
    ±3
    サイド
    左右
    白アルマイト
    上軸 ≒25／下軸 ≒19
    ピッチ 3.6／ヨー 2.8／ロール 3.6
    ピッチ 0.23／ヨー 0.12／ロール 0.23
    1.06
    六角穴付ボルト M4-8 4本
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    163,400円
    ( 179,740円 )
    4日目
    163,400円150,328円
    ( 165,361円 )
    4日目
    163,400円150,328円
    ( 165,361円 )
    4日目
    163,400円150,328円
    ( 165,361円 )
    4日目
    163,400円150,328円
    ( 165,361円 )
    4日目
    163,400円147,060円
    ( 161,766円 )
    4日目
    163,400円147,060円
    ( 161,766円 )
    4日目
    163,400円150,328円
    ( 165,361円 )
    4日目
    163,400円150,328円
    ( 165,361円 )
    4日目
    163,400円
    ( 179,740円 )
    4日目
    163,400円147,060円
    ( 161,766円 )
    4日目
    163,400円
    ( 179,740円 )
    4日目
    163,400円
    ( 179,740円 )
    在庫品1日目当日出荷可能
    163,400円150,328円
    ( 165,361円 )
    4日目
    163,400円
    ( 179,740円 )
    在庫品1日目当日出荷可能
    163,400円
    ( 179,740円 )
    4日目
    163,400円
    ( 179,740円 )
    4日目
    163,400円
    ( 179,740円 )
    4日目
    156,520円
    ( 172,172円 )
    4日目
    156,520円143,998円
    ( 158,398円 )
    4日目
    156,520円140,868円
    ( 154,955円 )
    4日目
    156,520円
    ( 172,172円 )
    4日目
    156,520円
    ( 172,172円 )
    4日目
    156,520円143,998円
    ( 158,398円 )
    4日目
    156,520円143,998円
    ( 158,398円 )
    4日目
    156,520円143,998円
    ( 158,398円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    移動ガイドにクロスローラ・送り機構にマイクロメータを採用した高分解能・高精度ゴニオステージです。
    【特長】・豊富なバリエーション
    設置場所にあわせてクランプ位置をL・Rより選択いただけるほか、
    マイクロメータ位置はセンター押し・サイド押しより選べるタイプもご用意。
    ステージ面サイズは、40×40mm・50×50mm・60×60mm・70×70mmより選定可能。
    【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
    ・半導体や計測器関連の生産、組立、検査工程の位置決め

    ご注意

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
