駿河精機

2軸アリ式ゴニオステージ（B55）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 61,920円～142,760円

税込単価: 68,112円～157,036円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

移動ガイドにアリ式・送り機構にウォームギヤを採用した、コストパフォーマンスの高...

種類
XY軸
送り方式
ウォームギア
移動ガイド
アリ溝
透過穴(テーブルセンタ穴)
なし
送りツマミ位置
サイド
クランプ
標準
テーブル表面処理
黒塗装
ゴニオ軸数
2軸
送り方式
送りねじ_つまみ
バーニア最小読取り (°)
0.1

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報

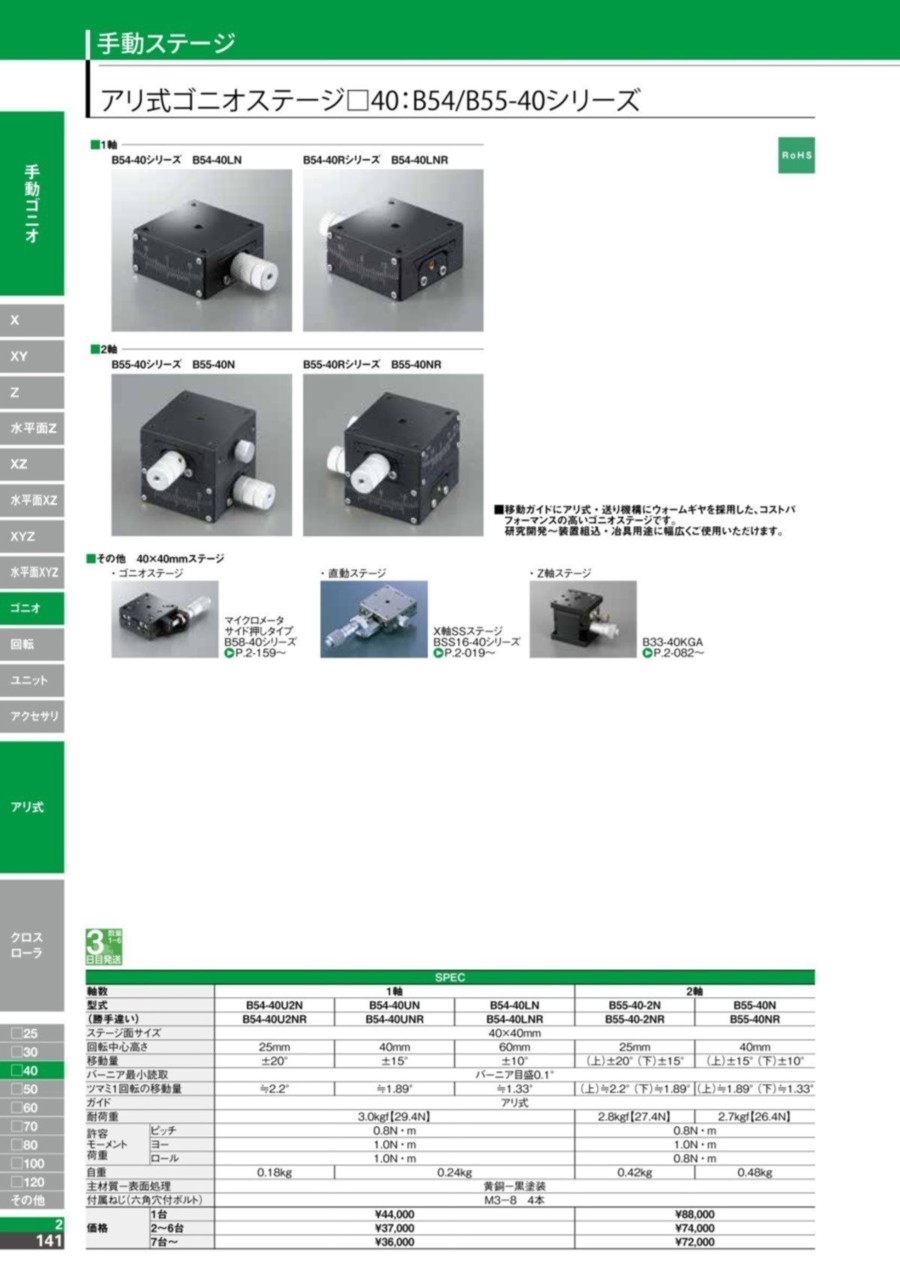

カタログ

商品情報

外形図

B55-25N/B55-25NR

※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

B55-25N/B55-25NR

軸数		2軸
型番		B55-25N
（勝手違い）		B55-25NR
ステージ面サイズ		25×25mm
回転中心高さ		20mm
移動量		（上）±15°（下）±10°
バーニア最小読取		バーニア目盛0.1°
ツマミ1回転の移動量		≒2.0°
ガイド		アリ式
耐荷重		2.0kgf［19.6N］
許容モーメント荷重	ピッチ	0.3N・m
	ヨー	0.3N・m
	ロール	0.3N・m
自重		0.14kg
主材質-裏面処理		黄銅-黒塗装
付属ねじ（六角穴付ボルト）		M2-6 4本

※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数

型番

移動量（範囲）

(deg)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

回転中心高さ（範囲）

(mm)

製品高さ（範囲）

(mm)

テーブル材質

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ゴニオステージ回転中心高さ

(mm)

テーブルサイズ(厚み) H

(mm)

ストローク(α角度)

(deg)

ストローク(β角度)

(deg)

勝手違い

つまみ一回転の移動量

(°)

許容モーメント荷重

(N・m)

自重

(kg)

付属品

RoHS?

最小発注数量

±10.1～20.0

5.1～30.0

～25

～20

25.1～30.0

[黄銅] 黄銅

19.6

±15

±10

標準

上軸 ≒2／下軸 ≒2

ピッチ 0.3／ヨー 0.3／ロール 0.3

0.14

六角穴付ボルト M2-6 4本

1個

±10.1～20.0

5.1～30.0

～25

～20

25.1～30.0

[黄銅] 黄銅

19.6

±15

±10

左右

上軸 ≒2／下軸 ≒2

ピッチ 0.3／ヨー 0.3／ロール 0.3

0.14

六角穴付ボルト M2-6 4本

1個

～±10.0

5.1～30.0

26～40

21～40

25.1～30.0

[黄銅] 黄銅

9.8

±10

標準

上軸 ≒2.06／下軸 ≒1.5

ピッチ 0.5／ヨー 0.5／ロール 0.5

0.2

六角穴付ボルト M2-8 4本

1個

～±10.0

5.1～30.0

26～40

21～40

25.1～30.0

[黄銅] 黄銅

9.8

±10

左右

上軸 ≒2.06／下軸 ≒1.5

ピッチ 0.5／ヨー 0.5／ロール 0.5

0.2

六角穴付ボルト M2-8 4本

1個

±10.1～20.0

5.1～30.0

26～40

21～40

30.1～35.0

[黄銅] 黄銅

27.4

±20

±15

標準

上軸 ≒2.2／下軸 ≒1.89

ピッチ 0.8／ヨー 1／ロール 0.8

0.42

六角穴付ボルト M3-8 4本

1個

±10.1～20.0

5.1～30.0

26～40

21～40

30.1～35.0

[黄銅] 黄銅

27.4

±20

±15

左右

上軸 ≒2.2／下軸 ≒1.89

ピッチ 0.8／ヨー 1／ロール 0.8

0.42

六角穴付ボルト M3-8 4本

1個

±10.1～20.0

5.1～30.0

26～40

21～40

35.1～40.0

[黄銅] 黄銅

26.4

±15

±10

標準

上軸 ≒1.89／下軸 ≒1.33

ピッチ 0.8／ヨー 1／ロール 0.8

0.48

六角穴付ボルト M3-8 4本

1個

±10.1～20.0

5.1～30.0

26～40

21～40

35.1～40.0

[黄銅] 黄銅

26.4

±15

±10

左右

上軸 ≒1.89／下軸 ≒1.33

ピッチ 0.8／ヨー 1／ロール 0.8

0.48

六角穴付ボルト M3-8 4本

1個

～±10.0

5.1～30.0

41～60

61～80

35.1～40.0

[黄銅] 黄銅

24.5

±10

±8

標準

上軸 ≒1.2／下軸 ≒0.97

ピッチ 1／ヨー 1.2／ロール 1

0.72

六角穴付ボルト M3-6 4本

1個

～±10.0

5.1～30.0

41～60

35.1～40.0

[黄銅] 黄銅

24.5

±10

標準

上軸 ≒1.55／下軸 ≒1.2

ピッチ 1／ヨー 1.2／ロール 1

0.72

六角穴付ボルト M3-6 4本

1個

～±10.0

5.1～30.0

41～60

35.1～40.0

[黄銅] 黄銅

24.5

±10

左右

上軸 ≒1.55／下軸 ≒1.2

ピッチ 1／ヨー 1.2／ロール 1

0.72

六角穴付ボルト M3-6 4本

1個

～±10.0

5.1～30.0

41～60

61～80

35.1～40.0

[黄銅] 黄銅

24.5

±10

±8

左右

上軸 ≒1.2／下軸 ≒0.97

ピッチ 1／ヨー 1.2／ロール 1

0.72

六角穴付ボルト M3-6 4本

1個

±20.1～

50.1～

41～60

21～40

40.1～50.0

[黄銅] 黄銅

51.9

±25

±20

標準

上軸 ≒2／下軸 ≒1.3

ピッチ 1.5／ヨー 2／ロール 1.5

1.3

六角穴付ボルト M4-8 4本

1個

±20.1～

50.1～

41～60

21～40

40.1～50.0

[黄銅] 黄銅

51.9

±25

±20

左右

上軸 ≒2／下軸 ≒1.3

ピッチ 1.5／ヨー 2／ロール 1.5

1.3

六角穴付ボルト M4-8 4本

1個

±10.1～20.0

50.1～

41～60

35.1～40.0

[黄銅] 黄銅

52.9

±20

±15

標準

上軸 ≒1.3／下軸 ≒1

ピッチ 1.5／ヨー 2／ロール 1.5

1.16

六角穴付ボルト M4-8 4本

1個

±10.1～20.0

50.1～

41～60

35.1～40.0

[黄銅] 黄銅

52.9

±20

±15

左右

上軸 ≒1.3／下軸 ≒1

ピッチ 1.5／ヨー 2／ロール 1.5

1.16

六角穴付ボルト M4-8 4本

1個

±10.1～20.0

30.1～50.0

61～90

81～100

50.1～

アルミニウム

42.1

100

±18

±15

標準

上軸 ≒1／下軸 ≒1

ピッチ 2／ヨー 3／ロール 2

1.28

六角穴付ボルト M4-12 4本

1個

±10.1～20.0

30.1～50.0

61～90

81～100

50.1～

アルミニウム

42.1

100

±18

±15

左右

上軸 ≒1／下軸 ≒1

ピッチ 2／ヨー 3／ロール 2

1.28

六角穴付ボルト M4-12 4本

1個

通常単価(税別) (税込単価)	通常出荷日

68,800円 ( 75,680円 )	在庫品1日目当日出荷可能
68,800円 ( 75,680円 )	在庫品1日目当日出荷可能
68,800円 ( 75,680円 )	4日目
61,920円 ( 68,112円 )	4日目
75,680円 ( 83,248円 )	在庫品1日目当日出荷可能
75,680円 ( 83,248円 )	5日目
75,680円 ( 83,248円 )	在庫品1日目当日出荷可能
75,680円 ( 83,248円 )	4日目
80,496円 ( 88,546円 )	4日目
89,440円 ( 98,384円 )	5日目
80,496円 ( 88,546円 )	5日目
80,496円 ( 88,546円 )	4日目
101,480円 ( 111,628円 )	在庫品1日目当日出荷可能
101,480円 ( 111,628円 )	4日目
101,480円 ( 111,628円 )	在庫品1日目当日出荷可能
101,480円 ( 111,628円 )	4日目
142,760円 ( 157,036円 )	4日目
128,484円 ( 141,332円 )	4日目

詳細情報

基本情報

基本情報

移動ガイドにアリ式・送り機構にウォームギヤを採用した、コストパフォーマンスの高いゴニオステージです。
【特長】・豊富なバリエーション
搭載物にあわせ、最適なサイズが選定可能（25×25mm・30×30mm・40×40mm・50×50mm・60×60mm・80×80mm）
側面にバーニア目盛（最小読取り0.1°）がついているほか、設置場所にあわせ、クランプ位置をL・Rより選択可能
【用途】
・研究開発～装置組込・治具用途に幅広くご使用いただけます

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
