タガミシール

大口径Oリング

Name: 大口径Oリング
Brand: タガミシール
SKU: 221302601164
Rating: 5 (4 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タガミシール

大口径特殊形状リング

通常出荷日：9 日目～

【特長】・材質：ニトリルゴム、ふっ素ゴム、三元系ふっ素ゴム、エチレンプロピレン...

詳細情報を確認する

種類
特殊形状リング
規格
フリー指定

未確定：候補が911型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

type	材質	硬度（JIS Hs）	色	使用可能温度範囲	用途	JIS記号
TSA	ニトリルゴム	70±5	黒	-30～100℃	耐鉱物油	1種A
TSB	ニトリルゴム	90±5		-30～100℃	耐鉱物油	1種B
TSC	ふっ素ゴム	50±5		-15～200℃	耐熱	-
TSD		60±5				-
TSF		70±5				4種D
TSE		80±5				-
TSG		90±5
TSH	三元ふっ素ゴム	70±5			耐ガソリン、耐熱、耐薬（酸）
TSI					耐熱、耐薬（酸／アルカリ／アミン化合物／スチーム）
TSJ				-15～280℃	強耐熱
TSK	エチレンプロピレンゴム			-30～110℃	耐薬
TSL	クロロプレンゴム			-30～80℃	耐候
TSM	シリコンゴム		弁柄	-50～200℃	耐熱、耐薬、耐寒	4種C
TSN	シリコンゴム	50±5	半透明	-50～200℃	耐熱、耐薬、耐寒	-

type	線径 φ	線径許容差	内径 do 指定1mm単位		type	線径 φ	線径許容差	内径 do 指定1mm単位
type	線径 φ	線径許容差	最小	最大	type	線径 φ	線径許容差	最小	最大
TSA （ニトリルゴム70） TSB （ニトリルゴム90） TSC （ふっ素ゴム50） TSD （ふっ素ゴム60） TSF （ふっ素ゴム70） TSE （ふっ素ゴム80） TSG （ふっ素ゴム90）	3.1	±0.1	160	4000	TSH TSI TSJ （三元ふっ素ゴム70） TSK （エチレンプロピレンゴム70） TSL （クロロプレンゴム） TSM TSN （シリコンゴム）	3.1	±0.1	300	4000
	3.53		160			3.53		300
	4		160			4		300
	4.5	±0.13	500			4.5	±0.13	500
	5		160			5		300
	5.33		160			5.33		300
	5.5		500			5.5		500
	5.7		160			5.7		300
	6	±0.15	160			6	±0.15	300
	6.5		300			6.5		300
	7		160			7		300
	7.5		160			7.5		300
	8		160			8		300
	8.4		160			8.4		300
	9	±0.30	300			9	±0.30	300
	9.5		300			9.5		300
	10		160			10		300
	10.5		300			10.5		300
	11		300			11		300
	12	±0.40	300			12	±0.40	300
	12.7		300			12.7		300
	13		300			13		300
	14		300			14		300
	15		300			15		300
	16		300			16		300
	17		300			17		300
	18		300			18		300
	19		300			19		300
	20		300			20		300
	20.6		500			20.6		500
	22		600	2000		22		600	2000
	25		800			25		800
	28		800			28		800
	30		800			30		800
	35		800			35		800
	40		800			40		800

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※上記3型式の違いは、カタログをご確認ください。

	ミスミ型式	メーカー型式
	TSH	A200BK
	TSI	A301BK

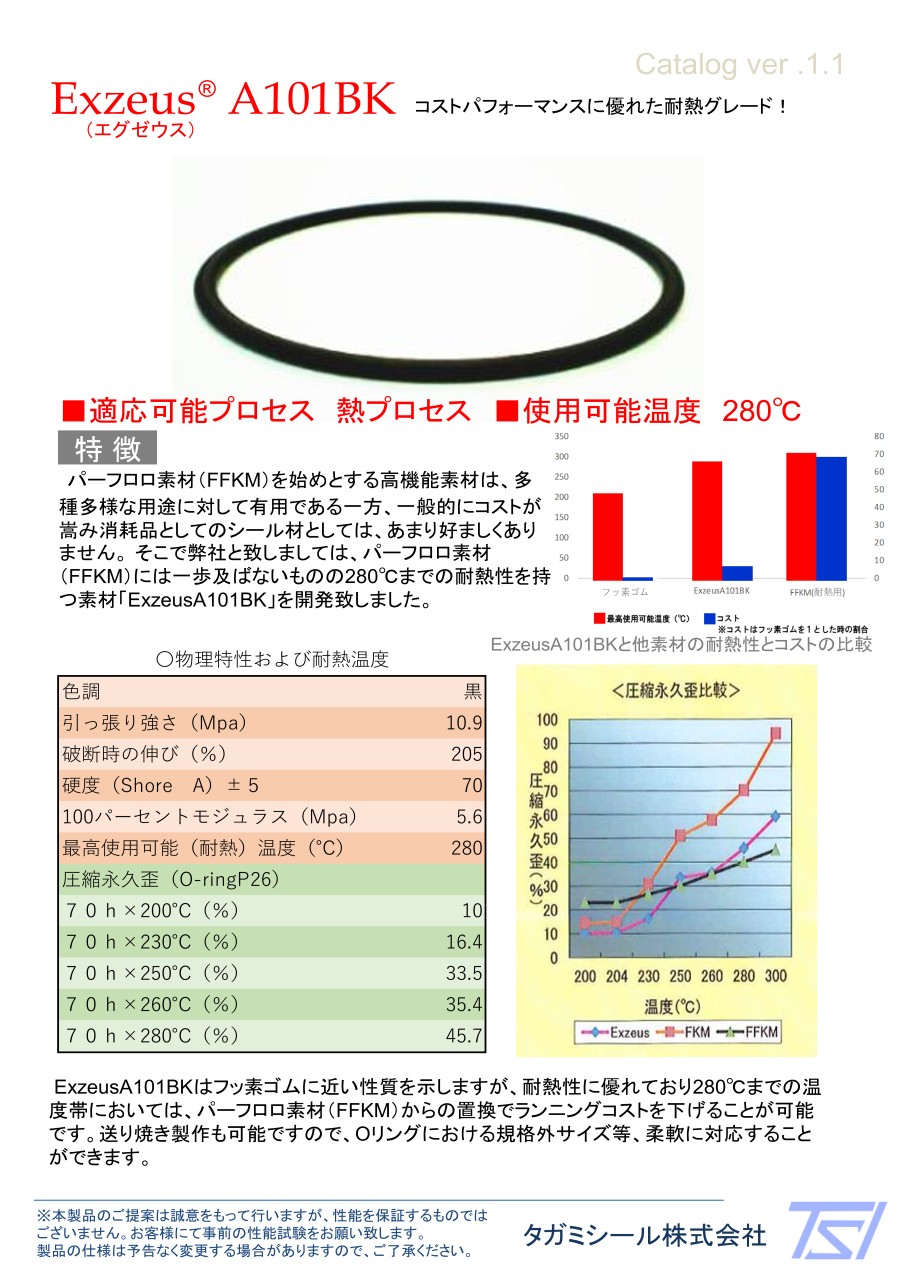

	TSJ	A101BK

内径	内径許容差
160～299	± 1％
300～4000	+0～−1％

例）
内径200の場合：+2～−2mm
内径277の場合：+2.8～−2.8mm
内径500の場合：+0～−5mm
内径1,000の場合：+0～−10mm
内径1,777の場合：+0～−18mm

型番リスト

表示件数

...

型番

TSA10.5-[2801-4000/1]

TSA12.7-[2601-4000/1]

TSA20.6-[1101-2200/1]

TSA20.6-[2201-4000/1]

内径

(mm)

線径

(mm)

材質

材質コード JIS

硬度（JIS Hs）

色

RoHS?

最小発注数量

160 ～ 4000	3.1	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	3.53	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	4	ニトリルゴム	1種A	70±5	黒	10	1個
500 ～ 4000	4.5	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	5	ニトリルゴム	1種A	70±5	黒	10	1個
500 ～ 4000	5.5	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	5.7	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	5.33	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	6	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 4000	6.5	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	7	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	7.5	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	8	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	8.4	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 4000	9	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 4000	9.5	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	10	ニトリルゴム	1種A	70±5	黒	10	1個
2801 ～ 4000	10.5	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 2800	10.5	ニトリルゴム	1種A	70±5	黒	10	1個
2801 ～ 4000	11	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 2800	11	ニトリルゴム	1種A	70±5	黒	10	1個
2801 ～ 4000	12	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 2800	12	ニトリルゴム	1種A	70±5	黒	10	1個
2601 ～ 4000	12.7	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 2600	12.7	ニトリルゴム	1種A	70±5	黒	10	1個
2601 ～ 4000	13	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 2600	13	ニトリルゴム	1種A	70±5	黒	10	1個
2401 ～ 4000	14	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 2400	14	ニトリルゴム	1種A	70±5	黒	10	1個
2401 ～ 4000	15	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 2400	15	ニトリルゴム	1種A	70±5	黒	10	1個
2101 ～ 4000	16	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 2100	16	ニトリルゴム	1種A	70±5	黒	10	1個
1801 ～ 3100	17	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 1800	17	ニトリルゴム	1種A	70±5	黒	10	1個
3101 ～ 4000	17	ニトリルゴム	1種A	70±5	黒	10	1個
1801 ～ 3100	18	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 1800	18	ニトリルゴム	1種A	70±5	黒	10	1個
3101 ～ 4000	18	ニトリルゴム	1種A	70±5	黒	10	1個
1401 ～ 2700	19	ニトリルゴム	1種A	70±5	黒	10	1個
2701 ～ 4000	19	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 1400	19	ニトリルゴム	1種A	70±5	黒	10	1個
1401 ～ 2700	20	ニトリルゴム	1種A	70±5	黒	10	1個
2701 ～ 4000	20	ニトリルゴム	1種A	70±5	黒	10	1個
300 ～ 1400	20	ニトリルゴム	1種A	70±5	黒	10	1個
1101 ～ 2200	20.6	ニトリルゴム	1種A	70±5	黒	10	1個
2201 ～ 4000	20.6	ニトリルゴム	1種A	70±5	黒	10	1個
500 ～ 1100	20.6	ニトリルゴム	1種A	70±5	黒	10	1個
1001 ～ 2000	22	ニトリルゴム	1種A	70±5	黒	10	1個
600 ～ 1000	22	ニトリルゴム	1種A	70±5	黒	10	1個
1101 ～ 2000	25	ニトリルゴム	1種A	70±5	黒	10	1個
800 ～ 1100	25	ニトリルゴム	1種A	70±5	黒	10	1個
800 ～ 2000	28	ニトリルゴム	1種A	70±5	黒	10	1個
800 ～ 2000	30	ニトリルゴム	1種A	70±5	黒	10	1個
800 ～ 2000	35	ニトリルゴム	1種A	70±5	黒	10	1個
800 ～ 2000	40	ニトリルゴム	1種A	70±5	黒	10	1個
160 ～ 4000	3.1	ニトリルゴム	1種B	90±5	黒	10	1個
160 ～ 4000	3.53	ニトリルゴム	1種B	90±5	黒	10	1個
160 ～ 4000	4	ニトリルゴム	1種B	90±5	黒	10	1個
500 ～ 4000	4.5	ニトリルゴム	1種B	90±5	黒	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	9日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	9日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

...

基本情報

基本情報

【特長】
・材質：ニトリルゴム、ふっ素ゴム、三元系ふっ素ゴム、エチレンプロピレンゴム、クロロプレンゴム、シリコンゴムの6種類をご用意しております
・硬度：50、60、70、80、90からお選び頂けます（※）
・線径：3.1mmから40mmまでご用意しております
・内径：160mmから4000mmまで1mm単位で指定が可能です（※）
※一部材質を除きます

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
