LAS-107型 ステンレス製 小型空圧自動ボールバルブ（08A～25A）
- 通常単価(税別)
- 22,696円～27,797円
- 税込単価
- 24,966円～30,577円
【特長】・軽量、コンパクト設計で扱いやすく、配管スペースをとりません。・ボール...
詳細情報を確認する- 最高使用圧力 (Mpa)
- 0.98
- 使用温度 (℃)
- -20～70
- 流体
- 水、油、ガス
- 接続種類
- Rc
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
アクチュエーターの仕様
| 構造・寸法等 | 複作動、ラック&ビニオン形、ダブルピストンタイプ | |
|---|---|---|
| シリンダーボアーφ35.5 | ||
| 主材料:ADC12製 | ||
| 仕様・性能 | 操作圧力 | 0.39MPa～0.69MPa（エアー、チッソ、炭酸ガス） |
| シリンダー容積 | 開→閉 0.0296L 開→閉 0.0294L | |
| 使用場所 | 屋内 | |
| 使用温度範囲 | -20～+70℃（凍結・結露不可） | |
| 開閉速度 | 開⇔閉1秒以下 | |
主たる部品の仕様
| 符号 | 部品名 | 材質 | 符号 | 部品名 | 材質 |
|---|---|---|---|---|---|
| 1 | ボディ | SCS14 | 7 | グランドナット | SUS303 |
| 2 | エンドキャップ | SUS316 | 8 | Oリング | FPM |
| 3 | ボール | SUS316 | 9 | 6角穴付きボルト | SUSXM7 |
| 4 | シート | PTFE（グラスファイバ15%入り） | 10 | スプリングワッシャー | SUS304 |
| 5 | ステム | SUS316 | 11 | アクチュエーター | ADC12 |
| 6 | パッキン | PTFE（グラスファイバ20%入り） | - | - | - |
使用条件
最高使用圧力:0.98MPa
使用温度:-20～70℃（操作エアー凍結結露ないこと）
流体温度:-20～80℃（不凍）
流体:水、油、ガス等
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,627円 ( 29,290円 ) | 6日目 |
22,696円 ( 24,966円 ) | 6日目 |
24,530円 ( 26,983円 ) | 6日目 |
25,351円 ( 27,886円 ) | 6日目 |
27,797円 ( 30,577円 ) | 6日目 |
詳細情報
基本情報
【特長】
・軽量、コンパクト設計で扱いやすく、配管スペースをとりません。
・ボールバルブはアクチュエーターと一体型ステンレスボディーで配管応力に強く、耐食性に優れています。
・アルミ製アクチュエーターは、小型で高トルク（ラック＆ピニオン機構）で、尚且つさびにくく、軽量です。

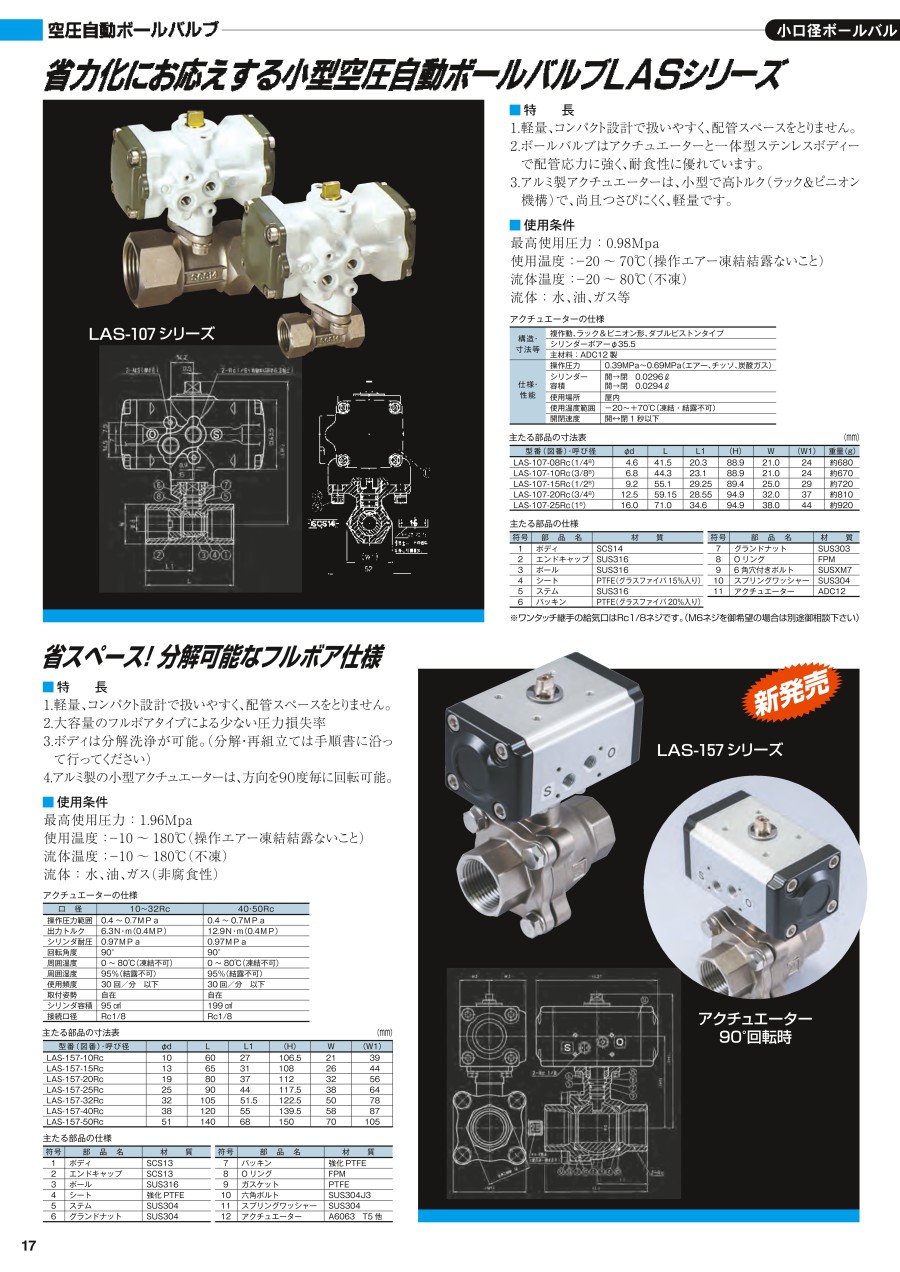

カタログ
