駿河精機

1軸ゴニオステージウォームタイプ（KGW/KG）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 163,710円～327,360円特別価格

税込単価: 180,081円～360,096円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：74 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：74 日目～

テーブル面の中央垂線上に回転中心を持つ円弧駆動の自動ゴニオステージです。【特長...

種類
ゴニオステージ
移動ガイド
クロスローラガイド
送り方式
ウォームギア
センサ
リミット+原点
ゴニオ軸数
1軸
グリース仕様
標準グリース
回転中心振れ精度 (mｍ)
0.01

ご注意

2023年12月15日受注分よりKGWシリーズは仕様変更いたします。型番体系が変更となりますが、価格・納期・主要スペックの変更はございません。詳細はカタログ及び型番リスト内スペック情報をご確認ください。

未確定：候補が1,560型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

...

型番

モータ・モータ特性

テーブル材質

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

ステージ面高さ H

(mm)

移動量（α角度）フルストローク

(deg)

テーブル表面処理

耐荷重（範囲）

(N)

耐荷重

(N)

ゴニオステージ回転中心高さ

(mm)

モーメント剛性（ピッチング）-単軸の場合-

("/N・cm)

モーメント剛性（ヨーイング）-単軸の場合-

("/N・cm)

モーメント剛性（ローリング）-単軸の場合-

("/N・cm)

センサカバー位置

センサ論理

最高速度

(deg/sec)

繰返し位置決め精度

(±deg)

ロストモーション

(deg)

ケーブルオプション

コネクタ仕様

分解能

自重

(kg)

付属品

RoHS?

最小発注数量

[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	標準ケーブル2m両端コネクタ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	標準ケーブル2m片端バラ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	標準ケーブル4m両端コネクタ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	標準ケーブル4m片端バラ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	コネクタのみ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／コネクタのみ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ケーブルなし	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ロボットケーブル2m両端コネクタ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ロボットケーブル4m両端コネクタ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ロボットケーブル4m片端バラ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ロボットケーブル2m片端バラ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	標準ケーブル2m両端コネクタ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	標準ケーブル2m片端バラ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	標準ケーブル4m両端コネクタ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	標準ケーブル4m片端バラ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	コネクタのみ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／コネクタのみ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ケーブルなし	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ロボットケーブル2m両端コネクタ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ロボットケーブル4m両端コネクタ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ロボットケーブル4m片端バラ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	7.8	0.005	0.01	ロボットケーブル2m片端バラ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	標準ケーブル2m両端コネクタ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	標準ケーブル2m片端バラ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	標準ケーブル4m両端コネクタ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	標準ケーブル4m片端バラ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	コネクタのみ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／コネクタのみ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ケーブルなし	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ロボットケーブル2m両端コネクタ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ロボットケーブル4m両端コネクタ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ロボットケーブル4m片端バラ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ロボットケーブル2m片端バラ	M:パネルマウント	Full 0.001559°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	標準ケーブル2m両端コネクタ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	標準ケーブル2m片端バラ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	標準ケーブル4m両端コネクタ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	標準ケーブル4m片端バラ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	コネクタのみ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／コネクタのみ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ケーブルなし	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ロボットケーブル2m両端コネクタ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ロボットケーブル4m両端コネクタ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ロボットケーブル4m片端バラ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±10	ニッケルクロームメッキ	5～30	29.4	50±0.2	0.42	0.16	0.23	R:勝手違い	全てN.C.	7.8	0.005	0.01	ロボットケーブル2m片端バラ	M:パネルマウント	Full 0.001559°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	標準ケーブル2m両端コネクタ	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	標準ケーブル2m片端バラ	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	標準ケーブル4m両端コネクタ	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	標準ケーブル4m片端バラ	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本／標準ケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	コネクタのみ	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本／コネクタのみ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ケーブルなし	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ロボットケーブル2m両端コネクタ	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ロボットケーブル4m両端コネクタ	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ロボットケーブル4m片端バラ	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□42mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ロボットケーブル2m片端バラ	M:パネルマウント	Full 0.0012°	0.76	六角穴付ボルト M3-6 4本／ロボットケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	標準ケーブル2m両端コネクタ	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	標準ケーブル2m片端バラ	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル2m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	標準ケーブル4m両端コネクタ	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	標準ケーブル4m片端バラ	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本／標準ケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	コネクタのみ	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本／コネクタのみ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ケーブルなし	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ロボットケーブル2m両端コネクタ	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル2m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ロボットケーブル4m両端コネクタ	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル4m両端コネクタ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ロボットケーブル4m片端バラ	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル4m片端バラ	10	1個
[5相ステッピングモータ高分解能] 5相ステッピングモータ高分解能（□28mm）	黄銅、りん青銅	50	50	18±0.2	±8	ニッケルクロームメッキ	5～30	29.4	68±0.2	0.42	0.16	0.23	L:L位置	全てN.C.	6	0.005	0.01	ロボットケーブル2m片端バラ	M:パネルマウント	Full 0.0012°	0.63	六角穴付ボルト M3-6 4本／ロボットケーブル2m片端バラ	10	1個

通常単価(税別) (税込単価)	通常出荷日

168,000円154,560円 ( 170,016円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
165,260円152,039円 ( 167,243円 )	4日目
163,710円150,613円 ( 165,674円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
165,260円152,039円 ( 167,243円 )	4日目
163,710円150,613円 ( 165,674円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
165,260円152,039円 ( 167,243円 )	4日目
163,710円150,613円 ( 165,674円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
165,260円152,039円 ( 167,243円 )	4日目
163,710円150,613円 ( 165,674円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
165,260円152,039円 ( 167,243円 )	4日目
163,710円150,613円 ( 165,674円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,000円154,560円 ( 170,016円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
168,860円155,351円 ( 170,886円 )	4日目
165,260円152,039円 ( 167,243円 )	4日目
163,710円150,613円 ( 165,674円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
173,140円159,288円 ( 175,217円 )	4日目
170,570円156,924円 ( 172,616円 )	4日目

...

基本情報

基本情報

テーブル面の中央垂線上に回転中心を持つ円弧駆動の自動ゴニオステージです。
【特長】
・移動ガイドにクロスローラ、機構にウォームギヤを採用した高精度ゴニオステージです
・用途に合わせ、回転中心高さ（W.D.）をお選びください
・ステージ面サイズ□50mm・□70mmのモータは、設置スペースに応じてモータサイズ□28mmと□42mmより選択いただけます
【用途】
・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

2023年12月15日受注分よりKGWシリーズは仕様変更いたします。型番体系が変更となりますが、価格・納期・主要スペックの変更はございません。詳細はカタログ及び型番リスト内スペック情報をご確認ください。

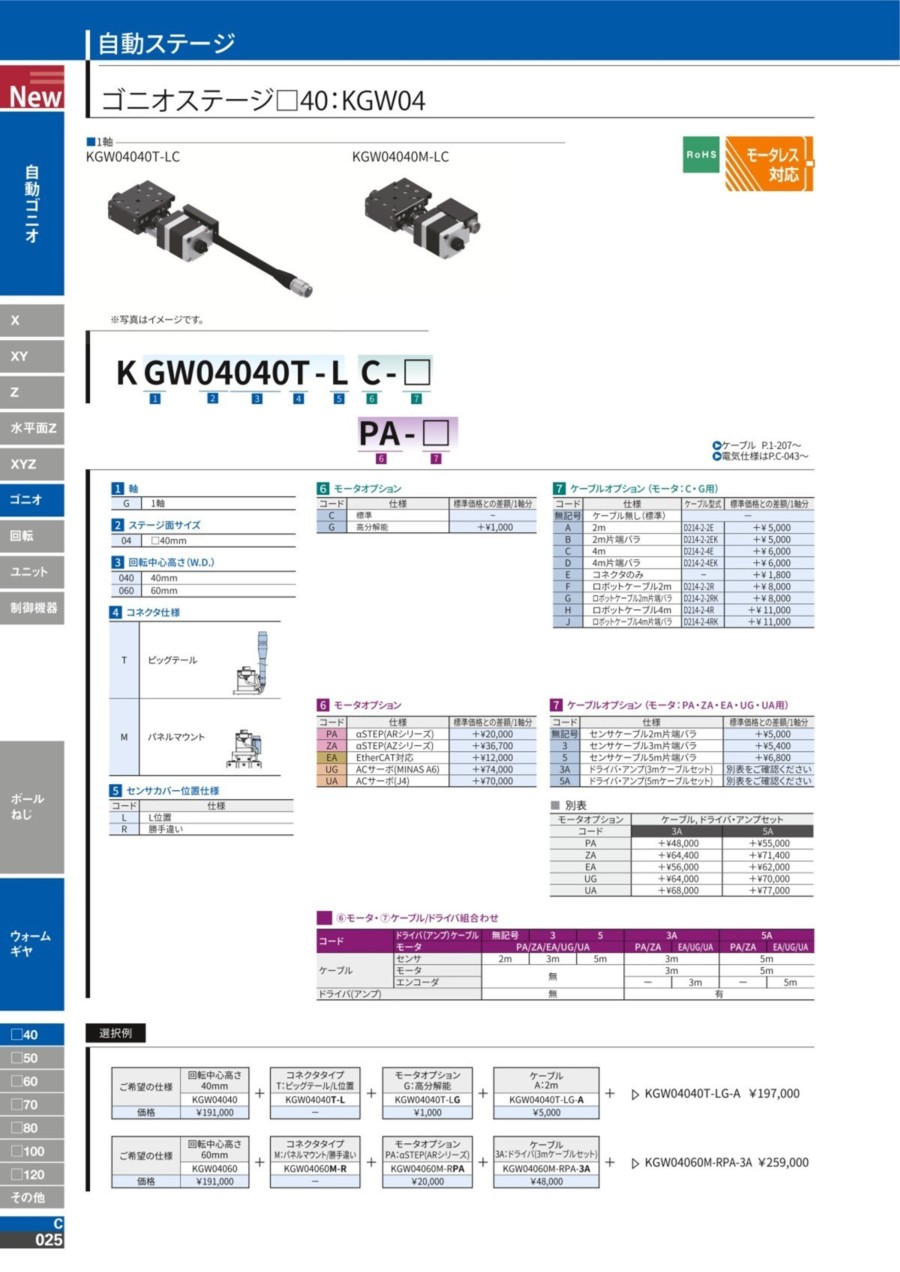

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
レーザオートコリメータSmart LACセンサヘッド（H410）
駿河精機
レーザオートコリメータSmart LAC（H420）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
