駿河精機

クロスローラガイドステージ（KYC）

未確定：候補が168型番あります。
数量：

商品情報

外形図

クロスローラガイドステージ（KYC） 外形図

製品仕様

型番KYC04015-CKYC04015-PAKYC06020-CKYC06020-FKYC06020-GKYC06020-PA
メカ仕様移動量15mm20mm
ステージ面サイズ40×40mm60×60mm
送りねじ（ボールねじ）φ6リード1φ8リード1
ガイドクロスローラガイド
主材質-表面処理アルミ-黒アルマイト処理
自重0.63kg0.73kg0.90kg1.10kg0.90kg1.00kg
精度仕様分解能
（パルス）		Full/Half2μm/1μm1μm
（1000P/R設定時）		2μm/1μm1μm/0.5μm1μm
（1000P/R設定時）
マイクロステップ0.1μm
（1/20分割時）		-0.1μm（1/20分割時）0.05μm
（1/20分割時）		-
MAXスピード10mm/sec20mm/sec
耐荷重4.5kgf【44.1N】
直角度7.5μm以内/フルストローク10μm以内/フルストローク
ピッチング/ヨーイング25"以内/20"以内20"以内/15"以内
センサリミットセンサ有
原点センサ有
スリット原点センサ-
付属ねじ（六角穴付ボルト）M3-16 4本M4-16 4本
単軸精度仕様一方向位置決め精度10μm以内5μm以内
繰返位置決め精度±0.2μm以内
ロストモーション1μm以内
バックラッシ0.5μm以内
真直度3μm以内

※モータコード［C・F・G］にはケーブルが付属しません。ケーブルコード表よりケーブルを必ずお選びください。
※モータコード［PA］にはドライバとモータケーブル・センサケーブル付属します。

選定サポート情報

注文例

クロスローラガイドステージ（KYC） 注文例

※PAの場合、選択できるケーブルコードはPのみになります。無記号（なし）は選べません。
※KYC04の場合、選択できるモータコードはC、PAになります。
※片端バラは反ステージ側です。
※ケーブル詳細は、デジタルカタログP.1-207、209～をご確認ください。
※駿河精機社コントローラ（DS102/112）との接続にはコードA、C、F、Hよりお選びください。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 次へ
    • 型番
    KYC04015-C
    KYC04015-C-J
    KYC04015-C-K
    KYC04015-C-L
    KYC04015-CA
    KYC04015-CA-J
    KYC04015-CA-K
    KYC04015-CA-L
    KYC04015-CB
    KYC04015-CB-J
    KYC04015-CB-K
    KYC04015-CB-L
    KYC04015-CC
    KYC04015-CC-J
    KYC04015-CC-K
    KYC04015-CC-L
    KYC04015-CD
    KYC04015-CD-J
    KYC04015-CD-K
    KYC04015-CD-L
    KYC04015-CE
    KYC04015-CE-J
    KYC04015-CE-K
    KYC04015-CE-L
    KYC04015-CF
    KYC04015-CF-J
    KYC04015-CF-K
    KYC04015-CF-L
    KYC04015-CG
    KYC04015-CG-J
    KYC04015-CG-K
    KYC04015-CG-L
    KYC04015-CH
    KYC04015-CH-J
    KYC04015-CH-K
    KYC04015-CH-L
    KYC04015-CJ
    KYC04015-CJ-J
    KYC04015-CJ-K
    KYC04015-CJ-L
    KYC04015-PAP
    KYC04015-PAP-J
    KYC04015-PAP-K
    KYC04015-PAP-L
    KYC06020-C
    KYC06020-C-J
    KYC06020-C-K
    KYC06020-C-L
    KYC06020-CA
    KYC06020-CA-J
    KYC06020-CA-K
    KYC06020-CA-L
    KYC06020-CB
    KYC06020-CB-J
    KYC06020-CB-K
    KYC06020-CB-L
    KYC06020-CC
    KYC06020-CC-J
    KYC06020-CC-K
    KYC06020-CC-L

    モータ・モータ特性

    テーブルサイズ長さ

    (mm)

    テーブルサイズ幅

    (mm)

    移動量X軸

    (mm)

    移動量Y軸

    (mm)

    最高速度

    (mm/sec)

    ケーブルオプション

    単軸精度 一方向位置決め精度

    (μm)

    直角度(フルストローク)

    (μm)

    グリース仕様

    分解能

    単軸精度 ピッチング/ヨーイング

    自重

    (kg)

    付属品

    		RoHS?最小発注数量
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    無記号:ケーブルなし
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    無記号:ケーブルなし
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    無記号:ケーブルなし
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    無記号:ケーブルなし
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    A:標準ケーブル2m両端コネクタ
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    A:標準ケーブル2m両端コネクタ
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    A:標準ケーブル2m両端コネクタ
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    A:標準ケーブル2m両端コネクタ
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    B:標準ケーブル2m片端バラ
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    B:標準ケーブル2m片端バラ
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    B:標準ケーブル2m片端バラ
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    B:標準ケーブル2m片端バラ
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    C:標準ケーブル4m両端コネクタ
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    C:標準ケーブル4m両端コネクタ
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    C:標準ケーブル4m両端コネクタ
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    C:標準ケーブル4m両端コネクタ
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    D:標準ケーブル4m片端バラ
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    D:標準ケーブル4m片端バラ
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    D:標準ケーブル4m片端バラ
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    D:標準ケーブル4m片端バラ
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    E:コネクタのみ
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／コネクタのみ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    E:コネクタのみ
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／コネクタのみ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    E:コネクタのみ
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／コネクタのみ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    E:コネクタのみ
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／コネクタのみ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    F:ロボットケーブル2m両端コネクタ
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    F:ロボットケーブル2m両端コネクタ
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    F:ロボットケーブル2m両端コネクタ
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    F:ロボットケーブル2m両端コネクタ
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    G:ロボットケーブル2m片端バラ
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    G:ロボットケーブル2m片端バラ
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    G:ロボットケーブル2m片端バラ
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    G:ロボットケーブル2m片端バラ
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    H:ロボットケーブル4m両端コネクタ
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    H:ロボットケーブル4m両端コネクタ
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    H:ロボットケーブル4m両端コネクタ
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    H:ロボットケーブル4m両端コネクタ
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    J:ロボットケーブル4m片端バラ
    10
    7.5
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    J:ロボットケーブル4m片端バラ
    10
    7.5
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    J:ロボットケーブル4m片端バラ
    10
    7.5
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ
    10
    1個
    5相ステッピングモータ標準
    40
    40
    15
    15
    10
    J:ロボットケーブル4m片端バラ
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    25″／20″
    0.63
    六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ
    10
    1個
    [αステップモータ] αステップモータ
    40
    40
    15
    15
    10
    P:αステップモータ用ケーブル
    10
    7.5
    無記号:標準グリース
    1μm(1000P/R設定時)
    25″／20″
    0.73
    六角穴付ボルトM3-16 4本／αステップモータ用ケーブル
    -
    1個
    [αステップモータ] αステップモータ
    40
    40
    15
    15
    10
    P:αステップモータ用ケーブル
    10
    7.5
    J:クリーン環境用グリース(AFF)
    1μm(1000P/R設定時)
    25″／20″
    0.73
    六角穴付ボルトM3-16 4本／αステップモータ用ケーブル
    -
    1個
    [αステップモータ] αステップモータ
    40
    40
    15
    15
    10
    P:αステップモータ用ケーブル
    10
    7.5
    K:クリーン環境用グリース(LG2)
    1μm(1000P/R設定時)
    25″／20″
    0.73
    六角穴付ボルトM3-16 4本／αステップモータ用ケーブル
    -
    1個
    [αステップモータ] αステップモータ
    40
    40
    15
    15
    10
    P:αステップモータ用ケーブル
    10
    7.5
    L:真空向けグリース(フォンブリンYVAC2)
    1μm(1000P/R設定時)
    25″／20″
    0.73
    六角穴付ボルトM3-16 4本／αステップモータ用ケーブル
    -
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    無記号:ケーブルなし
    5
    10
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    無記号:ケーブルなし
    5
    10
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    無記号:ケーブルなし
    5
    10
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    無記号:ケーブルなし
    5
    10
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    A:標準ケーブル2m両端コネクタ
    5
    10
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    A:標準ケーブル2m両端コネクタ
    5
    10
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    A:標準ケーブル2m両端コネクタ
    5
    10
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    A:標準ケーブル2m両端コネクタ
    5
    10
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    B:標準ケーブル2m片端バラ
    5
    10
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    B:標準ケーブル2m片端バラ
    5
    10
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    B:標準ケーブル2m片端バラ
    5
    10
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    B:標準ケーブル2m片端バラ
    5
    10
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    C:標準ケーブル4m両端コネクタ
    5
    10
    無記号:標準グリース
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    C:標準ケーブル4m両端コネクタ
    5
    10
    J:クリーン環境用グリース(AFF)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    C:標準ケーブル4m両端コネクタ
    5
    10
    K:クリーン環境用グリース(LG2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ
    10
    1個
    5相ステッピングモータ標準
    60
    60
    20
    20
    20
    C:標準ケーブル4m両端コネクタ
    5
    10
    L:真空向けグリース(フォンブリンYVAC2)
    Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)
    20″／15″
    0.9
    六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    185,760円
    ( 204,336円 )
    74日目
    229,104円
    ( 252,014円 )
    74日目
    232,200円
    ( 255,420円 )
    74日目
    244,584円
    ( 269,042円 )
    74日目
    193,500円
    ( 212,850円 )
    74日目
    232,974円
    ( 256,271円 )
    74日目
    239,940円
    ( 263,934円 )
    74日目
    252,324円
    ( 277,556円 )
    74日目
    215,000円
    ( 236,500円 )
    74日目
    236,844円
    ( 260,528円 )
    74日目
    239,940円
    ( 263,934円 )
    74日目
    252,324円
    ( 277,556円 )
    74日目
    195,048円
    ( 214,553円 )
    74日目
    238,392円
    ( 262,231円 )
    74日目
    241,488円
    ( 265,637円 )
    74日目
    253,872円
    ( 279,259円 )
    74日目
    195,048円
    ( 214,553円 )
    74日目
    238,392円
    ( 262,231円 )
    74日目
    241,488円
    ( 265,637円 )
    74日目
    253,872円
    ( 279,259円 )
    74日目
    188,546円
    ( 207,401円 )
    74日目
    231,890円
    ( 255,079円 )
    74日目
    234,986円
    ( 258,485円 )
    74日目
    247,370円
    ( 272,107円 )
    74日目
    198,144円
    ( 217,958円 )
    74日目
    241,488円
    ( 265,637円 )
    74日目
    244,584円
    ( 269,042円 )
    74日目
    256,968円
    ( 282,665円 )
    74日目
    198,144円
    ( 217,958円 )
    74日目
    241,488円
    ( 265,637円 )
    74日目
    244,584円
    ( 269,042円 )
    74日目
    256,968円
    ( 282,665円 )
    74日目
    202,788円
    ( 223,067円 )
    74日目
    246,132円
    ( 270,745円 )
    74日目
    249,228円
    ( 274,151円 )
    74日目
    261,612円
    ( 287,773円 )
    74日目
    202,788円
    ( 223,067円 )
    74日目
    246,132円
    ( 270,745円 )
    74日目
    249,228円
    ( 274,151円 )
    74日目
    261,612円
    ( 287,773円 )
    74日目
    298,764円
    ( 328,640円 )
    74日目
    342,108円
    ( 376,319円 )
    74日目
    345,204円
    ( 379,724円 )
    74日目
    357,588円
    ( 393,347円 )
    74日目
    185,760円
    ( 204,336円 )
    お見積り
    229,104円
    ( 252,014円 )
    お見積り
    232,200円
    ( 255,420円 )
    お見積り
    244,584円
    ( 269,042円 )
    お見積り
    193,500円
    ( 212,850円 )
    お見積り
    236,844円
    ( 260,528円 )
    お見積り
    239,940円
    ( 263,934円 )
    お見積り
    252,324円
    ( 277,556円 )
    お見積り
    193,500円
    ( 212,850円 )
    お見積り
    236,844円
    ( 260,528円 )
    お見積り
    239,940円
    ( 263,934円 )
    お見積り
    252,324円
    ( 277,556円 )
    お見積り
    195,048円
    ( 214,553円 )
    お見積り
    238,392円
    ( 262,231円 )
    お見積り
    241,488円
    ( 265,637円 )
    お見積り
    253,872円
    ( 279,259円 )
    お見積り
  • 1
  • 2
  • 3
  • 次へ

    • 詳細情報

    基本情報

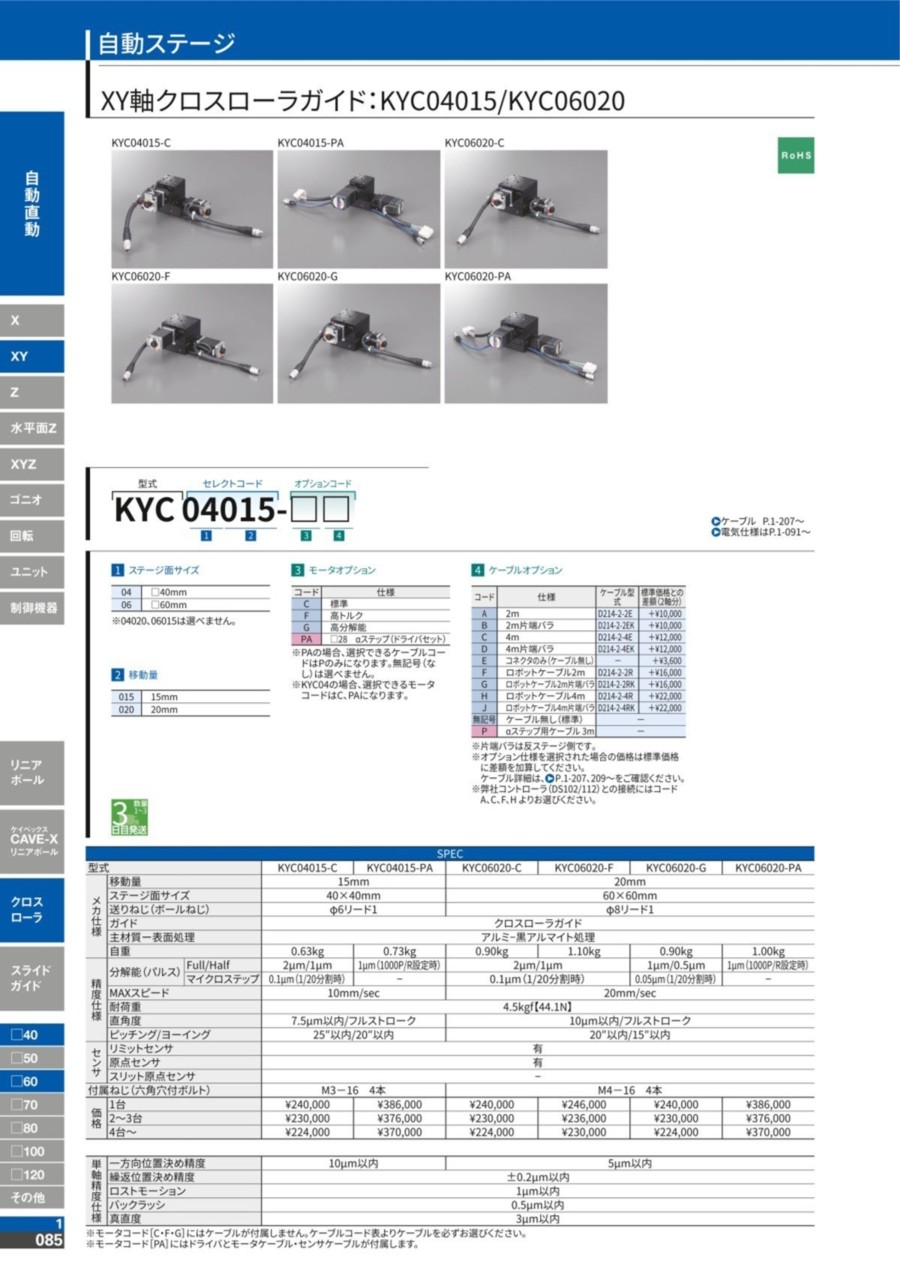

    「軽量×小型化」を実現したクロスローラガイドステージ（XY軸）です。【特長】・軽量 ： 主材質にアルミ（表面黒アルマイト処理）を用いており軽量
    ・コンパクト ： センサがステージ筐体に埋め込まれているためコンパクト
    ・高精度 ： 高い剛性と低摩擦で微小送りに優れた高精度なステージ
    ・モータ選択 ： 用途に合わせ、以下モータより選択可能
    　ステッピングモータ ： 標準│高トルク│高分解能│αステップ（脱調レス）
    【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
    ・半導体や計測器関連の生産、組立、検査工程の位置決め

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クロスローラガイドステージ（KYC）のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    クロスローラガイドステージ（KYC）
    クロスローラガイドステージ（KS201）
    リニアボールガイドステージ（KYG）
    スライドガイドステージ（KYS）
    モータレス XY軸リニアボールガイド CAVE-X POSITIONER（KYG）
    薄型クロスローラガイドステージ（KY）
    メーカー駿河精機駿河精機駿河精機駿河精機駿河精機駿河精機
    通常価格185,760円-318,860円 -165,120円 -409,360円 -210,140円 -306,860円 -
    通常出荷日74日目〜お見積りお見積りお見積りお見積り4日目〜
    種類XY軸ステージXY軸ステージXY軸ステージXY軸ステージXY軸ステージXY軸ステージ
    テーブル材質アルミニウムアルミニウム-アルミニウム特殊鋼アルミニウム
    移動ガイドクロスローラガイドクロスローラガイドリニアボールガイドスライドガイドリニアボールガイドクロスローラガイド
    送り方式ボールねじボールねじボールねじボールねじボールねじボールねじ
    ステージ面厚さ H(mm)60606015060-
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    自動XY軸カテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
