駿河精機

クロスローラガイドステージ（KWC）

カタログ |

数量スライド割引

通常単価(税別): 281,736円～414,864円

税込単価: 309,910円～456,350円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：56 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：56 日目

「軽量×小型化」を実現したクロスローラガイドステージ（XYZ軸）です。【特長】...

種類
XYZ軸ステージ
テーブル材質
アルミニウム
移動ガイド
クロスローラガイド
送り方式
ボールねじ
Z軸ステージ面
垂直
テーブル表面処理
黒アルマイト
耐荷重（範囲） (N)
5～30
耐荷重 (N)
29.4
センサ
リミット+原点
リード選択 (mm)
1
単軸精度繰返し位置決め精度 (±μm)
0.2
単軸精度ロストモーション (μm)
1
単軸精度真直度 (μm)
3

未確定：候補が280型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番			KWC04015-C	KWC04015-PA	KWC06020-LC	KWC06020-LF	KWC06020-LG	KWC06020-LPA
（勝手違い）			-		KWC06020-RC	KWC06020-RF	KWC06020-RG	KWC06020-RPA
メカ仕様	移動量		15mm		20mm
	ステージ面サイズ		40×40mm		60×60mm
	送りねじ（ボールねじ）		φ6リード1		φ8リード1
	ガイド		クロスローラガイド
	主材質-表面処理		アルミ-黒アルマイト処理
	自重		1.03kg	1.45kg	1.98kg	2.00g	1.70kg	1.85kg
精度仕様	分解能（パルス）	Full/Half	2μm/1μm	1μm （1000P/R設定時）	2μm/1μm		1μm/0.5μm	1μm （1000P/R設定時）
	分解能（パルス）	マイクロステップ	0.1μm （1/20 分割時）	-	0.1μm（1/20分割時）		0.05μm （1/20分割時）	-
	MAXスピード		10mm/sec		20mm/sec
	耐荷重（励磁時）		3.0kgf［29.4N］
	ピッチング/ヨーイング		25"以内/20"以内		20"以内/15"以内
センサ	リミットセンサ		有
	原点センサ		有
	スリット原点センサ		-
付属ねじ（六角穴付ボルト）			M3-16 4本		M4-16 4本

電気仕様

ステージ型式		KXC04015-C	KXC06020-C	KXC06020-F	KXC06020-G	KXC04015-PA	KXC06020-PA
モータ（※1）	タイプ	5相ステッピングモータ 0.75A/相				αステップモータ
	型式（※2）	C005C-90215P-1（□28mm）		PK525HPB-C1 （□28mm）	PK523HPMB-C1 （□28mm）	ARM24SAK（□28mm）
	ステップ角	0.72°			0.36°	0.36°（1000P/R設定時）
	ドライバ型式	デジタルカタログP.1-205～				ARD-K
コネクタ	型式	HR10A-10J-12P（73）（ヒロセ電機（株））				HR10A-7J-6P（73）
	コンタクト型式	-				-
	受側適合コネクタ	HR10A-10P-12S（73）（ヒロセ電機（株））				HR10A-7P-6S（73）
	受側適合コンタクト型式	-				-
センサ	リミットセンサ	有
	原点センサ	有
	スリット原点センサ	-
	型式	フォト・マイクロセンサ EE-SX4320（オムロン（株））
	電源電圧	DC5～24V ±10%
	消費電流	合計60mA以下
	制御出力	NPNオープンコレクタ出力 DC5～24V 8mA以下残留電圧0.3V以下（負荷電流2mA時）
	出力論理	検出（遮光）時:出力トランジスタOFF（非導通）

※1 モータ単体性能の詳細はデジタルカタログP.1-221～
※2 型式は駿河精機独自の管理型式

選定サポート情報

注文例

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

モータ・モータ特性

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

移動量X軸

(mm)

移動量Y軸

(mm)

移動量Z軸

(mm)

最高速度

(mm/sec)

ケーブルオプション

センサカバー位置

単軸精度一方向位置決め精度

(μm)

グリース仕様

分解能

単軸精度ピッチング/ヨーイング

自重

(kg)

付属品

RoHS?

最小発注数量

5相ステッピングモータ標準	40	40	15	15	15	10	無記号:ケーブルなし	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	無記号:ケーブルなし	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	無記号:ケーブルなし	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	無記号:ケーブルなし	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	A:標準ケーブル2m両端コネクタ	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	A:標準ケーブル2m両端コネクタ	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	A:標準ケーブル2m両端コネクタ	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	A:標準ケーブル2m両端コネクタ	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	B:標準ケーブル2m片端バラ	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	B:標準ケーブル2m片端バラ	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	B:標準ケーブル2m片端バラ	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	B:標準ケーブル2m片端バラ	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	C:標準ケーブル4m両端コネクタ	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	C:標準ケーブル4m両端コネクタ	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	C:標準ケーブル4m両端コネクタ	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	C:標準ケーブル4m両端コネクタ	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	D:標準ケーブル4m片端バラ	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	D:標準ケーブル4m片端バラ	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	D:標準ケーブル4m片端バラ	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	D:標準ケーブル4m片端バラ	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	E:コネクタのみ	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	E:コネクタのみ	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	E:コネクタのみ	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	E:コネクタのみ	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	F:ロボットケーブル2m両端コネクタ	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	F:ロボットケーブル2m両端コネクタ	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	F:ロボットケーブル2m両端コネクタ	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	F:ロボットケーブル2m両端コネクタ	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	G:ロボットケーブル2m片端バラ	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	G:ロボットケーブル2m片端バラ	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	G:ロボットケーブル2m片端バラ	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	G:ロボットケーブル2m片端バラ	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	H:ロボットケーブル4m両端コネクタ	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	H:ロボットケーブル4m両端コネクタ	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	H:ロボットケーブル4m両端コネクタ	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	H:ロボットケーブル4m両端コネクタ	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	J:ロボットケーブル4m片端バラ	L:L位置	10	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	J:ロボットケーブル4m片端バラ	L:L位置	10	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	J:ロボットケーブル4m片端バラ	L:L位置	10	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	40	40	15	15	15	10	J:ロボットケーブル4m片端バラ	L:L位置	10	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	25″／20″	1.03	六角穴付ボルトM3-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	無記号:ケーブルなし	L:L位置	5	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	無記号:ケーブルなし	L:L位置	5	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	無記号:ケーブルなし	L:L位置	5	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	無記号:ケーブルなし	L:L位置	5	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	A:標準ケーブル2m両端コネクタ	L:L位置	5	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	A:標準ケーブル2m両端コネクタ	L:L位置	5	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	A:標準ケーブル2m両端コネクタ	L:L位置	5	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	A:標準ケーブル2m両端コネクタ	L:L位置	5	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	B:標準ケーブル2m片端バラ	L:L位置	5	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	B:標準ケーブル2m片端バラ	L:L位置	5	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	B:標準ケーブル2m片端バラ	L:L位置	5	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	B:標準ケーブル2m片端バラ	L:L位置	5	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	C:標準ケーブル4m両端コネクタ	L:L位置	5	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	C:標準ケーブル4m両端コネクタ	L:L位置	5	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	C:標準ケーブル4m両端コネクタ	L:L位置	5	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	C:標準ケーブル4m両端コネクタ	L:L位置	5	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	D:標準ケーブル4m片端バラ	L:L位置	5	無記号:標準グリース	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	D:標準ケーブル4m片端バラ	L:L位置	5	J:クリーン環境用グリース(AFF)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	D:標準ケーブル4m片端バラ	L:L位置	5	K:クリーン環境用グリース(LG2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	60	60	20	20	20	20	D:標準ケーブル4m片端バラ	L:L位置	5	L:真空向けグリース(フォンブリンYVAC2)	Full 2μm／Half 1μm／MS 0.1μm(1/20分割時)	20″／15″	1.98	六角穴付ボルトM4-16 4本／標準ケーブル4m片端バラ	10	1個

通常単価(税別) (税込単価)	通常出荷日

281,736円 ( 309,910円 )	31日目
346,752円 ( 381,427円 )	31日目
351,396円 ( 386,536円 )	31日目
369,972円 ( 406,969円 )	31日目
293,346円 ( 322,681円 )	31日目
358,362円 ( 394,198円 )	31日目
363,006円 ( 399,307円 )	31日目
381,582円 ( 419,740円 )	31日目
293,346円 ( 322,681円 )	31日目
358,362円 ( 394,198円 )	31日目
363,006円 ( 399,307円 )	31日目
381,582円 ( 419,740円 )	31日目
295,668円 ( 325,235円 )	31日目
360,684円 ( 396,752円 )	31日目
365,328円 ( 401,861円 )	31日目
383,904円 ( 422,294円 )	31日目
295,668円 ( 325,235円 )	31日目
360,684円 ( 396,752円 )	31日目
365,328円 ( 401,861円 )	31日目
383,904円 ( 422,294円 )	31日目
285,916円 ( 314,508円 )	31日目
350,932円 ( 386,025円 )	31日目
355,576円 ( 391,134円 )	31日目
374,152円 ( 411,567円 )	31日目
300,312円 ( 330,343円 )	31日目
365,328円 ( 401,861円 )	31日目
369,972円 ( 406,969円 )	31日目
388,548円 ( 427,403円 )	31日目
300,312円 ( 330,343円 )	31日目
365,328円 ( 401,861円 )	31日目
369,972円 ( 406,969円 )	31日目
388,548円 ( 427,403円 )	31日目
307,278円 ( 338,006円 )	31日目
372,294円 ( 409,523円 )	31日目
376,938円 ( 414,632円 )	31日目
395,514円 ( 435,065円 )	31日目
321,570円 ( 353,727円 )	31日目
372,294円 ( 409,523円 )	31日目
376,938円 ( 414,632円 )	31日目
395,514円 ( 435,065円 )	31日目
294,120円 ( 323,532円 )	56日目
359,136円 ( 395,050円 )	56日目
363,780円 ( 400,158円 )	56日目
382,356円 ( 420,592円 )	56日目
305,730円 ( 336,303円 )	56日目
370,746円 ( 407,821円 )	56日目
375,390円 ( 412,929円 )	56日目
393,966円 ( 433,363円 )	56日目
339,700円 ( 373,670円 )	56日目
370,746円 ( 407,821円 )	56日目
375,390円 ( 412,929円 )	56日目
393,966円 ( 433,363円 )	56日目
308,052円 ( 338,857円 )	56日目
373,068円 ( 410,375円 )	56日目
377,712円 ( 415,483円 )	56日目
396,288円 ( 435,917円 )	56日目
308,052円 ( 338,857円 )	56日目
373,068円 ( 410,375円 )	56日目
377,712円 ( 415,483円 )	56日目
396,288円 ( 435,917円 )	56日目

基本情報

基本情報

「軽量×小型化」を実現したクロスローラガイドステージ（XYZ軸）です。
【特長】
・軽量：主材質にアルミ（表面黒アルマイト処理）を用いており軽量
・コンパクト：センサがステージ筐体に埋め込まれているためコンパクト
・高精度：高い剛性と低摩擦で微小送りに優れた高精度なステージ
・モータ選択：用途に合わせ、以下モータより選択可能
ステッピングモータ：標準|高トルク|高分解能|αステップ（脱調レス）
【用途】
・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

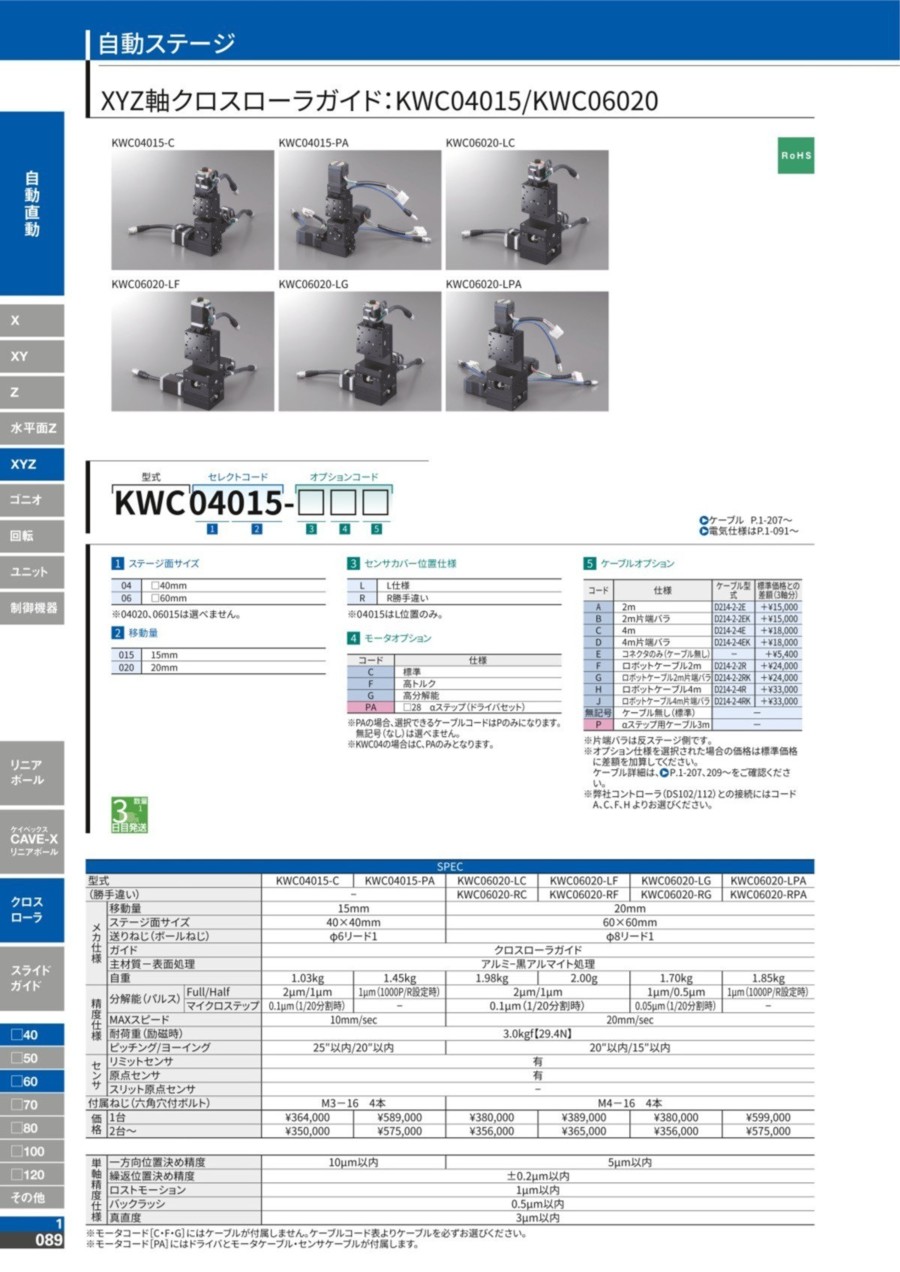

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
