駿河精機

回転ステージ（KS402）

カタログ |

通常単価(税別): 282,860円～417,100円

税込単価: 311,146円～458,810円

通常出荷日：4日目

【特長】・精度よく広域角度で位置決めしたい場合や、360°連続回転させたい場合に最適な回転ステージです...

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

KS402-75G

KS402-100C

KS402-180C

製品仕様

型番		KS402-75G-5	KS402-100C-5	KS402-108C-5
メカ仕様	移動量	360°		360°
	ステージ面サイズ	φ75mm	φ100mm	φ180mm
	移動機構（減速比）	ウォームギヤ（1/144）	ウォームギヤ（1/180）	ウォームギヤ（1/180）
	ガイド	クロスローラ軸受け	組合せアンギュラ玉軸受け	組合せアンギュラ玉軸受け
	主材質-表面処理	アルミ-黒アルマイト処理
	自重	1.2kg	2.5kg	9.7kg
精度仕様	分解能	0.0025°/パルス（Full）	0.004°/パルス（Full）	0.004°/パルス（Full）
	MAXスピード	25°/sec［10kHz］	20°/sec［5kHz］	20°/sec［5kHz］
	位置決め精度	0.03°以内		0.05°以内
	繰返位置決め精度	±0.005°以内		±0.005°以内
	耐荷重	10kgf【98N】	15kgf【147N】	30kgf【294N】
	モーメント剛性	0.15″/N・cm	0.07″/N・cm	0.02″/N・cm
	ロストモーション	0.005°以内	0.004°以内	0.01°以内
	バックラッシ	0.005°以内	0.004°以内	0.01°以内
	平行度	120μm以内		100μm以内
	偏芯量	5μm以内
	面振れ量	20μm以内		60μm以内
センサ	リミットセンサ	有（切替スイッチ）		有（切替スイッチ）
	原点センサ	有
	スリット原点センサ	-
付属ねじ（六角穴付ボルト）		M4-12 4本	M6-16 4本	M6-12 4本

型番リスト

表示件数

型番

モータ・モータ特性

移動ガイド

ステージ面高さ H

(mm)

テーブルサイズ径

(φ)

耐荷重（範囲）

(N)

耐荷重

(N)

平行度

(μm)

モーメント剛性（ピッチング）-単軸の場合-

("/N・cm)

ロストモーション

(deg)

ケーブルオプション

最高速度

(deg/sec)

位置決め精度

(deg)

面振れ量

(μm)

分解能

バックラッシ

(deg)

自重

(kg)

付属品

RoHS?

最小発注数量

5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	無記号:標準ケーブル2m両端コネクタ	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	1:標準ケーブル2m片端バラ	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	2:標準ケーブル4m両端コネクタ	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	3:標準ケーブル4m片端バラ	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	4:コネクタのみ	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本／コネクタのみ	10	1個
5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	5:ケーブルなし	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本	10	1個
5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	6:ロボットケーブル2m両端コネクタ	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	7:ロボットケーブル4m両端コネクタ	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	8:ロボットケーブル4m片端バラ	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ高分解能	[ベアリング] クロスローラ軸受け	50	75	50.1～100	98	120	0.15	0.005	9:ロボットケーブル2m片端バラ	25	0.03	20	Full 0.0025°	0.005	1.16	六角穴付ボルト M4-10 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	無記号:標準ケーブル2m両端コネクタ	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	1:標準ケーブル2m片端バラ	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	2:標準ケーブル4m両端コネクタ	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	3:標準ケーブル4m片端バラ	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	4:コネクタのみ	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	5:ケーブルなし	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	6:ロボットケーブル2m両端コネクタ	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	7:ロボットケーブル4m両端コネクタ	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	8:ロボットケーブル4m片端バラ	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	70	100	100.1～	147	120	0.07	0.004	9:ロボットケーブル2m片端バラ	20	0.03	20	Full 0.004°	0.004	2.5	六角穴付ボルト M6-16 4本／ロボットケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	無記号:標準ケーブル2m両端コネクタ	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本／標準ケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	1:標準ケーブル2m片端バラ	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本／標準ケーブル2m片端バラ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	2:標準ケーブル4m両端コネクタ	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本／標準ケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	3:標準ケーブル4m片端バラ	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本／標準ケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	4:コネクタのみ	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本／コネクタのみ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	5:ケーブルなし	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	6:ロボットケーブル2m両端コネクタ	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本／ロボットケーブル2m両端コネクタ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	7:ロボットケーブル4m両端コネクタ	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本／ロボットケーブル4m両端コネクタ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	8:ロボットケーブル4m片端バラ	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本／ロボットケーブル4m片端バラ	10	1個
5相ステッピングモータ標準	[ベアリング] 組合せアンギュラ玉軸受け	90	180	100.1～	294	100	0.02	0.01	9:ロボットケーブル2m片端バラ	20	0.05	60	Full 0.004°	0.01	9.7	六角穴付ボルト M6-12 4本／ロボットケーブル2m片端バラ	10	1個

通常単価(税別) (税込単価)	通常出荷日

287,140円 ( 315,854円 )	4日目
287,140円 ( 315,854円 )	4日目
288,000円 ( 316,800円 )	4日目
288,000円 ( 316,800円 )	4日目
284,400円 ( 312,840円 )	4日目
282,860円 ( 311,146円 )	4日目
289,710円 ( 318,681円 )	4日目
292,290円 ( 321,519円 )	4日目
292,290円 ( 321,519円 )	4日目
289,710円 ( 318,681円 )	4日目
339,700円 ( 373,670円 )	4日目
339,700円 ( 373,670円 )	4日目
340,560円 ( 374,616円 )	4日目
340,560円 ( 374,616円 )	4日目
336,948円 ( 370,643円 )	4日目
335,400円 ( 368,940円 )	4日目
342,280円 ( 376,508円 )	4日目
344,860円 ( 379,346円 )	4日目
344,860円 ( 379,346円 )	4日目
342,280円 ( 376,508円 )	4日目
411,940円 ( 453,134円 )	4日目
411,940円 ( 453,134円 )	4日目
412,800円 ( 454,080円 )	4日目
412,800円 ( 454,080円 )	4日目
409,188円 ( 450,107円 )	4日目
407,640円 ( 448,404円 )	4日目
414,520円 ( 455,972円 )	4日目
417,100円 ( 458,810円 )	4日目
417,100円 ( 458,810円 )	4日目
414,520円 ( 455,972円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・精度よく広域角度で位置決めしたい場合や、360°連続回転させたい場合に最適な回転ステージです
・透過穴のタイプは、ケーブルの取り回しや偏光素子などを回転させるのに適しています
・移動機構にウォームギヤを採用
・高精度かつ高耐荷重を実現
【用途】
・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

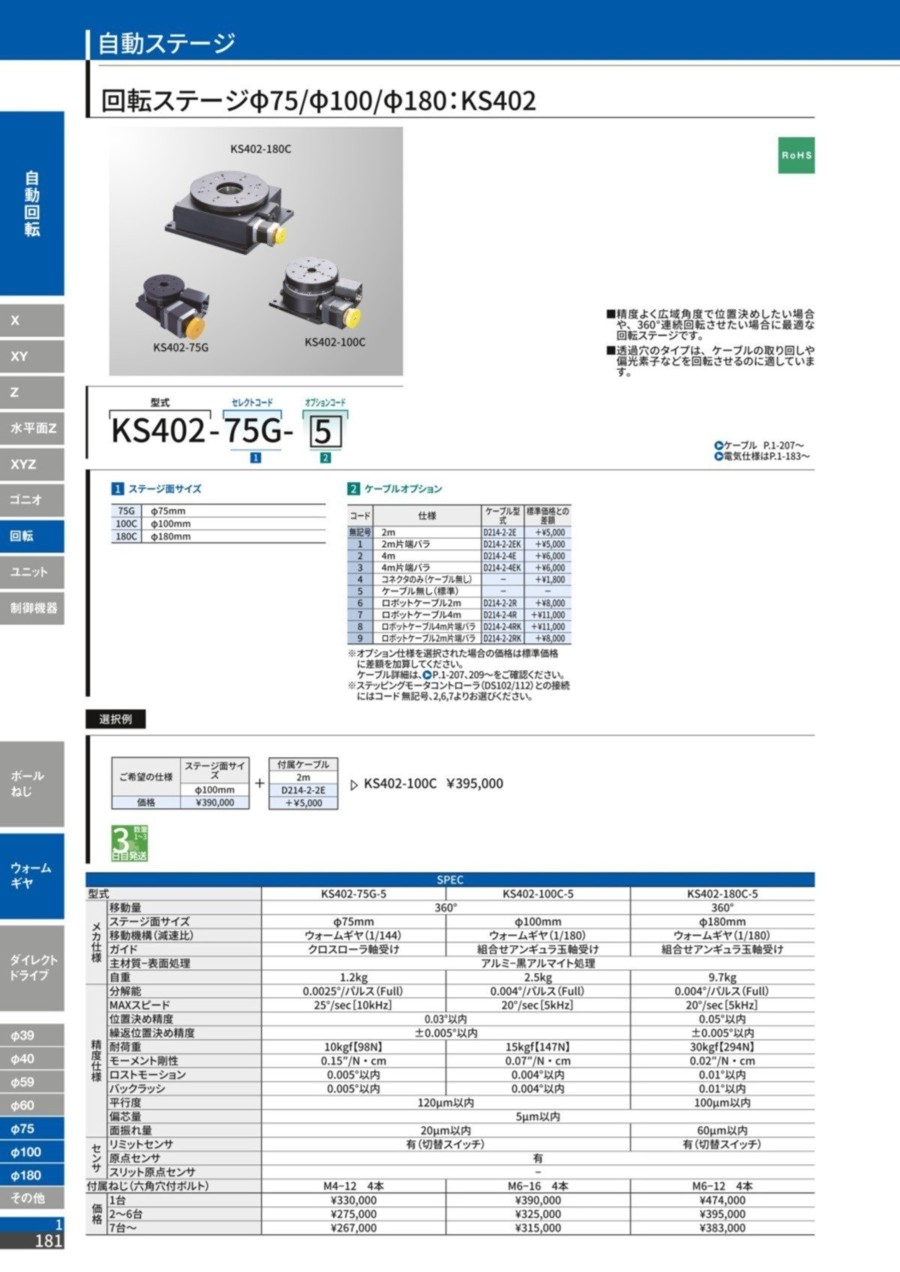

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
