コガネイ

レギュレータ RZシリーズ

レギュレータ RZシリーズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が48型番あります。
数量：

商品情報

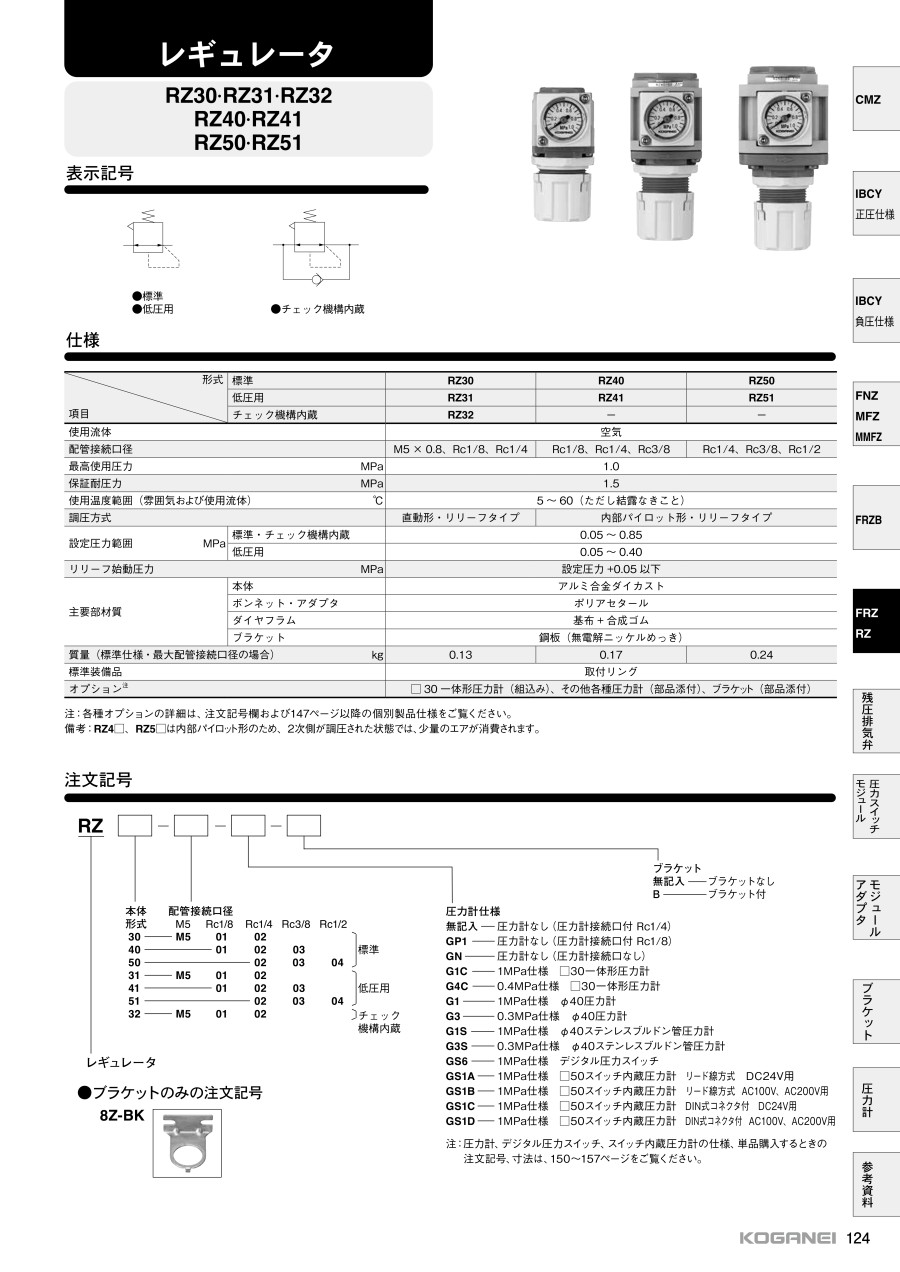

製品仕様

レギュレータRZ30の外観

RZ30の外観

レギュレータRZ40の外観

RZ40の外観

レギュレータRZ50の外観

RZ50の外観

項目形式
標準RZ30RZ40RZ50
低圧用RZ31RZ41RZ51
チェック機構内蔵RZ32--
使用流体空気
配管接続口径M5×0.8、Rc1/8、Rc1/4Rc1/8、Rc1/4、Rc3/8Rc1/4、Rc3/8、Rc1/2
最高使用圧力 MPa1.0
保証耐圧力 MPa1.5
使用温度範囲
（雰囲気および使用流体） ℃		+5～+60（ただし結露なきこと）
ろ過度 μm5
調圧方式直動形・リリーフタイプ内部パイロット形・リリーフタイプ
設定圧力範囲 MPa標準、チェック機構内0.05～0.85
低圧用0.05～0.40
リリーフ始動圧力 MPa設定圧力+0.05以下
主要部材質本体アルミ合金ダイカスト
ボンネット・アダプタポリアセタール
ダイヤフラム基布+合成ゴム
ボウルポリカーボネート
フィルタエレメント不織布
ブラケット鋼板（無電解ニッケルめっき）
質量（標準仕様・最大配管接続口径の場合） kg0.130.170.24
標準装備品取付リング
オプション□30一体形圧力計（組込み）、その他各種圧力計（部品添付）、ブラケット（部品添付）

商品特長詳細

自由な取付姿勢：ドレン除去機能を廃止して取付姿勢が自由

開発秘話



お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数
  • 1
    • 型番
    RZ30-01-B
    RZ30-01-G1S
    RZ30-01-G1S-B
    RZ30-01-G4C-B
    RZ30-01-GS1A
    RZ30-01-GS1B
    RZ30-01-GS1C
    RZ30-01-GS1C-B
    RZ30-01-GS1D
    RZ30-02
    RZ30-02-B
    RZ30-02-G3S
    RZ30-02-GS1A
    RZ30-02-GS1A-B
    RZ30-02-GS1B
    RZ30-02-GS1C
    RZ30-02-GS1D
    RZ30-02-GS1D-B
    RZ30-M5-G1-B
    RZ30-M5-G4C-B
    RZ31-02-G4C-B
    RZ32-01-G1C
    RZ32-01-G1C-B
    RZ32-02-G1C-B
    RZ32-M5
    RZ40-02-B
    RZ40-02-G1-B
    RZ40-02-G1C-B
    RZ40-02-G1S
    RZ40-02-GS1A
    RZ40-02-GS1A-B
    RZ40-02-GS1B
    RZ40-02-GS1B-B
    RZ40-02-GS1C
    RZ40-02-GS1C-B
    RZ40-02-GS1D
    RZ40-02-GS1D-B
    RZ50-02-G1C-B
    RZ50-03-G1C
    RZ50-03-G1C-B
    RZ50-04-G1
    RZ50-04-G1C-B
    RZ50-04-G1S
    RZ50-04-G4C
    RZ50-04-GS1A
    RZ50-04-GS1B
    RZ50-04-GS1C
    RZ50-04-GS1D

    レギュレータ種類

    圧力計

    供給側 接続種類

    供給側 呼びサイズ

    制御側 接続種類

    制御側 呼びサイズ

    リリーフ機構

    ブリード機構

    設定圧力範囲

    (MPa)

    圧力計仕様

    仕様

    本体型式

    オプション

    		最小発注数量
    標準
    なし
    Rc
    1/8
    Rc
    1/8
    あり
    なし
    0.05～0.85
    圧力計なし（圧力計接続口付 Rc1/4）
    標準
    30
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/8
    Rc
    1/8
    あり
    なし
    0.05～0.85
    1MPa仕様 Φ40ステンレスブルドン管圧力計
    標準
    30
    ブラケットなし
    1個
    標準
    圧力計付
    Rc
    1/8
    Rc
    1/8
    あり
    なし
    0.05～0.85
    1MPa仕様 Φ40ステンレスブルドン管圧力計
    標準
    30
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/8
    Rc
    1/8
    あり
    なし
    0.05～0.85
    0.4MPa仕様 □30一体形圧力計
    標準
    30
    ブラケット付
    1個
    標準
    圧力スイッチ付
    Rc
    1/8
    Rc
    1/8
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 DC24V用
    標準
    30
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/8
    Rc
    1/8
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 AC100V、AC200V用
    標準
    30
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/8
    Rc
    1/8
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 DC24V用
    標準
    30
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/8
    Rc
    1/8
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 DC24V用
    標準
    30
    ブラケット付
    1個
    標準
    圧力スイッチ付
    Rc
    1/8
    Rc
    1/8
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 AC100V、AC200V用
    標準
    30
    ブラケットなし
    1個
    標準
    なし
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.85
    圧力計なし（圧力計接続口付 Rc1/4）
    標準
    30
    ブラケットなし
    1個
    標準
    なし
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.85
    圧力計なし（圧力計接続口付 Rc1/4）
    標準
    30
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.85
    0.3MPa仕様 Φ40ステンレスブルドン管圧力計
    標準
    30
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 DC24V用
    標準
    30
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 DC24V用
    標準
    30
    ブラケット付
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 AC100V、AC200V用
    標準
    30
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 DC24V用
    標準
    30
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 AC100V、AC200V用
    標準
    30
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 AC100V、AC200V用
    標準
    30
    ブラケット付
    1個
    標準
    圧力計付
    その他
    5
    その他
    5
    あり
    なし
    0.05～0.85
    1MPa仕様 Φ40圧力計
    標準
    30
    ブラケット付
    1個
    標準
    圧力計付
    その他
    5
    その他
    5
    あり
    なし
    0.05～0.85
    0.4MPa仕様 □30一体形圧力計
    標準
    30
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/4
    Rc
    1/4
    あり
    なし
    0.05～0.4
    0.4MPa仕様 □30一体形圧力計
    低圧用
    31
    ブラケット付
    1個
    逆止弁付
    圧力計付
    Rc
    1/8
    Rc
    1/8
    あり
    あり
    0.05～0.85
    1MPa仕様 □30一体形圧力計
    チェック機構内蔵
    32
    ブラケットなし
    1個
    逆止弁付
    圧力計付
    Rc
    1/8
    Rc
    1/8
    あり
    あり
    0.05～0.85
    1MPa仕様 □30一体形圧力計
    チェック機構内蔵
    32
    ブラケット付
    1個
    逆止弁付
    圧力計付
    Rc
    1/4
    Rc
    1/4
    あり
    あり
    0.05～0.85
    1MPa仕様 □30一体形圧力計
    チェック機構内蔵
    32
    ブラケット付
    1個
    逆止弁付
    なし
    その他
    5
    その他
    5
    あり
    あり
    0.05～0.85
    圧力計なし（圧力計接続口付 Rc1/4）
    チェック機構内蔵
    32
    ブラケットなし
    1個
    標準
    なし
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    圧力計なし（圧力計接続口付 Rc1/4）
    標準
    40
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 Φ40圧力計
    標準
    40
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □30一体形圧力計
    標準
    40
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 Φ40ステンレスブルドン管圧力計
    標準
    40
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 DC24V用
    標準
    40
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 DC24V用
    標準
    40
    ブラケット付
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 AC100V、AC200V用
    標準
    40
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 AC100V、AC200V用
    標準
    40
    ブラケット付
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 DC24V用
    標準
    40
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 DC24V用
    標準
    40
    ブラケット付
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 AC100V、AC200V用
    標準
    40
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 AC100V、AC200V用
    標準
    40
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/4
    Rc
    1/4
    なし
    なし
    0.05～0.85
    1MPa仕様 □30一体形圧力計
    標準
    50
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    3/8
    Rc
    3/8
    なし
    なし
    0.05～0.85
    1MPa仕様 □30一体形圧力計
    標準
    50
    ブラケットなし
    1個
    標準
    圧力計付
    Rc
    3/8
    Rc
    3/8
    なし
    なし
    0.05～0.85
    1MPa仕様 □30一体形圧力計
    標準
    50
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/2
    Rc
    1/2
    なし
    なし
    0.05～0.85
    1MPa仕様 Φ40圧力計
    標準
    50
    ブラケットなし
    1個
    標準
    圧力計付
    Rc
    1/2
    Rc
    1/2
    なし
    なし
    0.05～0.85
    1MPa仕様 □30一体形圧力計
    標準
    50
    ブラケット付
    1個
    標準
    圧力計付
    Rc
    1/2
    Rc
    1/2
    なし
    なし
    0.05～0.85
    1MPa仕様 Φ40ステンレスブルドン管圧力計
    標準
    50
    ブラケットなし
    1個
    標準
    圧力計付
    Rc
    1/2
    Rc
    1/2
    なし
    なし
    0.05～0.85
    0.4MPa仕様 □30一体形圧力計
    標準
    50
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/2
    Rc
    1/2
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 DC24V用
    標準
    50
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/2
    Rc
    1/2
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 リード線方式 AC100V、AC200V用
    標準
    50
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/2
    Rc
    1/2
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 DC24V用
    標準
    50
    ブラケットなし
    1個
    標準
    圧力スイッチ付
    Rc
    1/2
    Rc
    1/2
    なし
    なし
    0.05～0.85
    1MPa仕様 □50スイッチ内蔵圧力計 DIN式コネクタ付 AC100V、AC200V用
    標準
    50
    ブラケットなし
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
  • 1

    • 詳細情報

    基本情報

    水滴・ドレン除去完了後のラインに最適な新世代レギュレータ。
    【特長】
    ・流量特性向上による小形化（短い面間寸法を実現）
    ・ハンドルの操作性が向上、ボウルの脱着も容易
    ・□30の一体形圧力計や各種圧力計、圧力スイッチに対応
    ・耐オゾン仕様、NCU仕様（銅系材質不使用）標準対応（圧力スイッチ、圧力計オプションを除く）
    【用途】
    ・あらゆる業界の空気圧機器や生産ラインに対応

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
