オムロン

ファイバ同軸変位センサセンサヘッド ZW-SQ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 298,713円～407,142円特別価格

税込単価: 328,584円～447,856円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：1 日目～

超小型・超軽量。どんな材質でも安定測定。【特長】・24mmのスリムサイズ、重さ...

種類
変位センサ
タイプ|センサ部タイプ
センサヘッド
形状
角型ストレートタイプ
ケーブル長 (m)
2

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ZW-SQ5007□M/ZW-SQ5020□M/ZW-SQ5030□M/ZW-SQ5040□M

（注1）

（注2）

形式	W.D.	M	X
形ZW-SQ5007	7	0.3	12
形ZW-SQ5020	20	1	11.8
形ZW-SQ5030	30	3	11.7
形ZW-SQ5040	40	6	11.7

長さ仕様	L
0.3M	（300）
2M	（2000）

製品仕様

定格/性能

センサヘッド

項目		形ZW-SQ5007	形ZW-SQ5020	形ZW-SQ5030	形ZW-SQ5040	形ZW-SQR5007	形ZW-SQR5020	形ZW-SQR5040
適用センサコントローラ		形ZW-5000□
センサヘッドタイプ		角型ストレートタイプ				角型ライトアングルタイプ
測定中心距離		7mm	20mm	30mm	40mm	7mm	20mm	40mm
測定範囲		±0.3mm	±1mm	±3mm	±6mm	±0.3mm	±1mm	±6mm
静止分解能*1		0.01μm（0.005μm）	0.02μm（0.01μm）	0.06μm（0.03μm）	0.08μm（0.04μm）	0.01μm（0.005μm）	0.02μm（0.01μm）	0.08μm（0.04μm）
リニアリティ*2		±0.8μm	±1.2μm	±4.5μm	±7.0μm	±1.1μm	±1.6μm	±9.3μm
スポット径*3	Near	φ20μm	φ45μm	φ70μm	φ90μm	φ20μm	φ45μm	φ90μm
	Center	φ18μm	φ40μm	φ60μm	φ80μm	φ18μm	φ40μm	φ80μm
	Far	φ20μm	φ45μm	φ70μm	φ90μm	φ20μm	φ45μm	φ90μm
測定周期*4		80μs～1,600μs
使用周囲照度		物体面照度10.000Lx以下:白熱ランプ
周囲温度範囲		動作時:0～50℃ 保存時:-15～+60℃（ただし、氷結・結露しないこと）
周囲湿度範囲		動作時/保存時:35～85%RH（ただし、結露しないこと）
保護構造		IP40（IEC60529）
振動（耐久）		10～150Hz（片振幅0.35mm） X/Y/Z各方向80分
衝撃（耐久）		150m/s² 6方向、各3回（上下・左右・前後）
温度特性*5		0.6μm/℃	1.5μm/℃	2.8μm/℃	4.8μm/℃	0.6μm/℃	1.5μm/℃	4.8μm/℃
LEDの安全性		リスクグループ3（IEC62471）
材質		筐体:アルミダイカスト、ファイバケーブル被覆部:PVC、キャリブレーションROM:PC
ファイバケーブル長		0.3m、2m（耐屈曲ケーブル）
ファイバケーブル最小曲げ半径		20mm
絶縁抵抗（キャリブレーションROM）		ケースと端子一括間:20MΩ（250Vメガにて）
耐電圧（キャリブレーションROM）		ケースと端子一括間:AC1,000V、50/60Hz、1分間
質量		ファイバケーブル長0.3m:約100g ファイバケーブル長2m:約105g				ファイバケーブル長0.3m:約125g ファイバケーブル長2m:約130g
付属品		キャリブレーションROM固定用ねじ（M2×5mm）:1本、ファイバ保護キャップ:1個、ストラップ:1個、取扱説明書、ご使用上の注意

*1.オムロン社標準の鏡面対象物を測定中心距離にて平均回数4,096回で測定した場合の実力値。（）内は平均回数16,384回で測定した場合の実力値。
輸出貿易管理令対応センサコントローラ（形ZW-5000T）と接続した場合は、センサヘッド、平均回数に関わらず、最小分解能は0.25μmとなります。
*2.オムロン社標準の鏡面対象物を材質設定:鏡面で測定した場合の理想直線に対する誤差
*3.測定波長のピーク光強度の1/e²（13.5%）で定義した実力値
*4.5m以上の延長用ファイバケーブルを接続した場合、測定周期（露光時間）の設定範囲が変わります。詳細は、ZW-8000/7000/5000シリーズユーザーズマニュアル
（SCEA-702）の「測定周期を設定する」を参照してください。
*5.センサヘッドと対象物の間をアルミ治具で固定し、センサヘッドとセンサコントローラを同一温度環境に設置した場合の測定中心距離における測定値の変化量の実力値

型番リスト

表示件数

型番

ZW-SQ5007 2M

ZW-SQ5020 2M

ZW-SQ5040 2M

検出距離

(mm)

分解能

(μm)

スポット径

(μm)

最小発注数量

7±0.3	0.01	Φ18	1個
20±1	0.02	Φ40	1個
40±6	0.08	Φ80	1個

通常単価(税別) (税込単価)	通常出荷日

407,142円 ( 447,856円 )	89日目
298,713円268,841円 ( 295,725円 )	1日目
328,572円 ( 361,429円 )	71日目

詳細情報

基本情報

基本情報

超小型・超軽量。
どんな材質でも安定測定。
【特長】
・24mmのスリムサイズ、重さはわずか105g
・光沢ワークでも角度特性±8°
・電気ノイズ・磁気ノイズの影響を受けないセンサヘッド構造
・サンプリング最速周期80μs

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

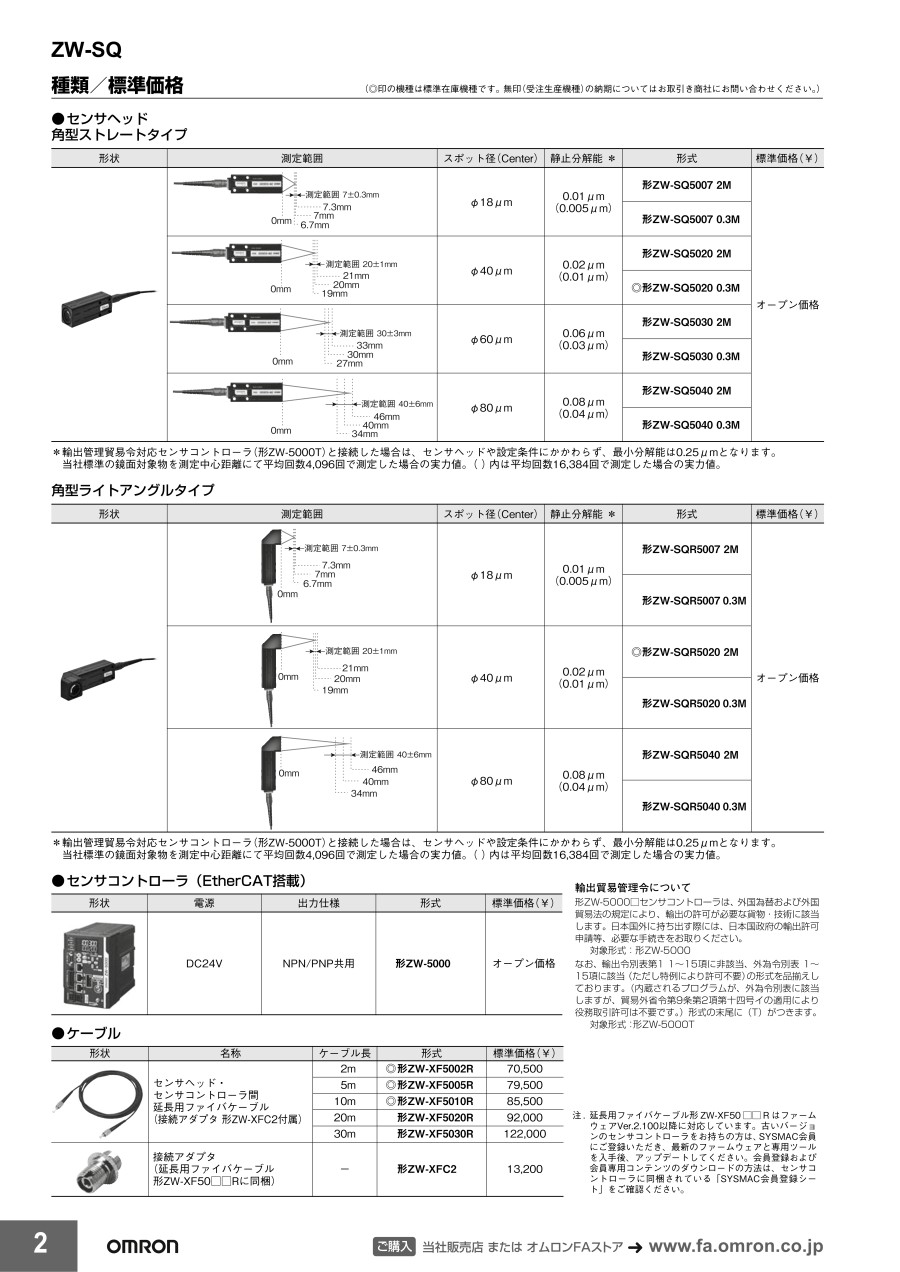

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
