駿河精機

薄型クロスローラガイドステージ（KZ）

カタログ |

通常単価(税別): 162,860円～263,140円

税込単価: 179,146円～289,454円

通常出荷日：4日目～56日目

「薄型×高剛性」を実現したクロスローラガイドステージ（Z軸）です。【特長】・薄　型：従来のクロス...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：56 日目

未確定：候補が320型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番			KZ0725-LG5	KZ0830-LG5	KZ1040-LG5	KZ1250-LG5
（勝手違い）			KZ0725-RG5	KZ0830-RG5	KZ1040-RG5	KZ1250-RG5
メカ仕様	移動量		25mm	30mm	40mm	50mm
	ステージ面サイズ		70×70mm	80×80mm	100×100mm	120×120mm
	送りねじ		ボールねじφ6リード1	ボールねじφ8リード1
	ガイド		クロスローラガイド
	主材質-表面処理		アルミ-白アルマイト処理	アルミ-黒アルマイト処理
	自重		1.3kg	1.5kg	2.6kg	4kg
精度仕様	分解能（パルス）	Full/Half	1μm/0.5μm
	分解能（パルス）	マイクロステップ	0.05μm（1/20分割時）
	MAXスピード		10mm/sec
	耐荷重（励磁時）		5kgf【49N】	7.5kgf【73.5N】
	垂直度		20μm以内	25μm以内	30μm以内	40μm以内
	ピッチング/ヨーイング		20"以内/15"以内
	一方向位置決め精度		15μm以内
	繰返位置決め精度		±0.2μm以内
	ロストモーション		1μm以内
	真直度		2μm以内
センサ	リミットセンサ		有
	原点センサ		有
	スリット原点センサ		-
付属ねじ（六角穴付ボルト）			M3-12 4本	M4-12 4本	M4-10 4本	M6-12 4本

選定サポート情報

注文例

※［2］と［3］の組み合せは、0725、0830、1040、1250のみ、選択可能です。
※片端バラは反ステージ側です。
※ケーブル詳細は、デジタルカタログP.1-207、209～をご確認ください。
※駿河精機社コントローラ（DS102/112）との接続にはコード無記号、2、6、7よりお選びください。

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

移動量Z軸(フルストローク)

(mm)

テーブル表面処理

耐荷重（範囲）

(N)

耐荷重

(N)

センサカバー位置仕様

垂直度

ケーブルオプション

グリース仕様

自重

(kg)

付属品

RoHS?

最小発注数量

70	70	25	白アルマイト	30.1～50	49	L:L位置	20	無記号:標準ケーブル2m両端コネクタ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	1:標準ケーブル2m片端バラ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	1:標準ケーブル2m片端バラ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	1:標準ケーブル2m片端バラ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	1:標準ケーブル2m片端バラ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	2:標準ケーブル4m両端コネクタ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	2:標準ケーブル4m両端コネクタ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	2:標準ケーブル4m両端コネクタ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	2:標準ケーブル4m両端コネクタ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	3:標準ケーブル4m片端バラ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	3:標準ケーブル4m片端バラ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	3:標準ケーブル4m片端バラ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	3:標準ケーブル4m片端バラ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	4:コネクタのみ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／コネクタのみ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	4:コネクタのみ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／コネクタのみ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	4:コネクタのみ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／コネクタのみ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	4:コネクタのみ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／コネクタのみ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	5:ケーブルなし	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	5:ケーブルなし	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	5:ケーブルなし	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	5:ケーブルなし	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	6:ロボットケーブル2m両端コネクタ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル2m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	6:ロボットケーブル2m両端コネクタ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル2m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	6:ロボットケーブル2m両端コネクタ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル2m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	6:ロボットケーブル2m両端コネクタ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル2m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	7:ロボットケーブル4m両端コネクタ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	7:ロボットケーブル4m両端コネクタ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	7:ロボットケーブル4m両端コネクタ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	7:ロボットケーブル4m両端コネクタ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	8:ロボットケーブル4m片端バラ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	8:ロボットケーブル4m片端バラ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	8:ロボットケーブル4m片端バラ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	8:ロボットケーブル4m片端バラ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	9:ロボットケーブル2m片端バラ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	9:ロボットケーブル2m片端バラ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	9:ロボットケーブル2m片端バラ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	9:ロボットケーブル2m片端バラ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／ロボットケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	無記号:標準ケーブル2m両端コネクタ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	無記号:標準ケーブル2m両端コネクタ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	L:L位置	20	無記号:標準ケーブル2m両端コネクタ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	無記号:標準ケーブル2m両端コネクタ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	1:標準ケーブル2m片端バラ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	1:標準ケーブル2m片端バラ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	1:標準ケーブル2m片端バラ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	1:標準ケーブル2m片端バラ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル2m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	2:標準ケーブル4m両端コネクタ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	2:標準ケーブル4m両端コネクタ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	2:標準ケーブル4m両端コネクタ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	2:標準ケーブル4m両端コネクタ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m両端コネクタ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	3:標準ケーブル4m片端バラ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	3:標準ケーブル4m片端バラ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	3:標準ケーブル4m片端バラ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	3:標準ケーブル4m片端バラ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／標準ケーブル4m片端バラ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	4:コネクタのみ	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本／コネクタのみ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	4:コネクタのみ	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本／コネクタのみ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	4:コネクタのみ	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本／コネクタのみ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	4:コネクタのみ	L:真空向けグリース(フォンブリンYVAC2)	1.28	六角穴付ボルト M3-12 4本／コネクタのみ	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	5:ケーブルなし	無記号:標準グリース	1.28	六角穴付ボルト M3-12 4本	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	5:ケーブルなし	J:クリーン環境用グリース(AFF)	1.28	六角穴付ボルト M3-12 4本	10	1個
70	70	25	白アルマイト	30.1～50	49	R:勝手違い	20	5:ケーブルなし	K:クリーン環境用グリース(LG2)	1.28	六角穴付ボルト M3-12 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

167,140円 ( 183,854円 )	56日目
167,140円 ( 183,854円 )	56日目
191,140円 ( 210,254円 )	56日目
192,860円 ( 212,146円 )	56日目
199,710円 ( 219,681円 )	56日目
168,000円 ( 184,800円 )	56日目
192,000円 ( 211,200円 )	56日目
193,710円 ( 213,081円 )	56日目
200,570円 ( 220,627円 )	56日目
168,000円 ( 184,800円 )	56日目
192,000円 ( 211,200円 )	56日目
193,710円 ( 213,081円 )	56日目
200,570円 ( 220,627円 )	56日目
164,400円 ( 180,840円 )	56日目
188,400円 ( 207,240円 )	56日目
190,110円 ( 209,121円 )	56日目
196,970円 ( 216,667円 )	56日目
162,860円 ( 179,146円 )	56日目
186,860円 ( 205,546円 )	56日目
188,570円 ( 207,427円 )	56日目
195,430円 ( 214,973円 )	56日目
169,710円 ( 186,681円 )	56日目
193,710円 ( 213,081円 )	56日目
195,430円 ( 214,973円 )	56日目
202,290円 ( 222,519円 )	56日目
172,290円 ( 189,519円 )	56日目
196,290円 ( 215,919円 )	56日目
198,000円 ( 217,800円 )	56日目
204,860円 ( 225,346円 )	56日目
172,290円 ( 189,519円 )	56日目
196,290円 ( 215,919円 )	56日目
198,000円 ( 217,800円 )	56日目
204,860円 ( 225,346円 )	56日目
169,710円 ( 186,681円 )	56日目
193,710円 ( 213,081円 )	56日目
195,430円 ( 214,973円 )	56日目
202,290円 ( 222,519円 )	56日目
191,140円 ( 210,254円 )	56日目
192,860円 ( 212,146円 )	56日目
199,710円 ( 219,681円 )	56日目
167,140円 ( 183,854円 )	56日目
167,140円 ( 183,854円 )	56日目
191,140円 ( 210,254円 )	56日目
192,860円 ( 212,146円 )	56日目
199,710円 ( 219,681円 )	56日目
168,000円 ( 184,800円 )	56日目
192,000円 ( 211,200円 )	56日目
193,710円 ( 213,081円 )	56日目
200,570円 ( 220,627円 )	56日目
168,000円 ( 184,800円 )	56日目
192,000円 ( 211,200円 )	56日目
193,710円 ( 213,081円 )	56日目
200,570円 ( 220,627円 )	56日目
164,400円 ( 180,840円 )	56日目
188,400円 ( 207,240円 )	56日目
190,110円 ( 209,121円 )	56日目
196,970円 ( 216,667円 )	56日目
162,860円 ( 179,146円 )	56日目
186,860円 ( 205,546円 )	56日目
188,570円 ( 207,427円 )	56日目

...

基本情報

基本情報

「薄型×高剛性」を実現したクロスローラガイドステージ（Z軸）です。【特長】・薄　型：従来のクロスローラガイドステージより薄型
・高耐荷重：薄型筐体でありながら高剛性で最大耐荷重7.5㎏まで積載可能
・優れた直進性：真直度1μmと優れた直進性を実現
【豊富なラインアップ】・ストローク選択： 25、30、40、50mmストロークから選択可能
・センサカバー位置選択：センサカバー位置が左右選択可能、取り付け時に便利
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

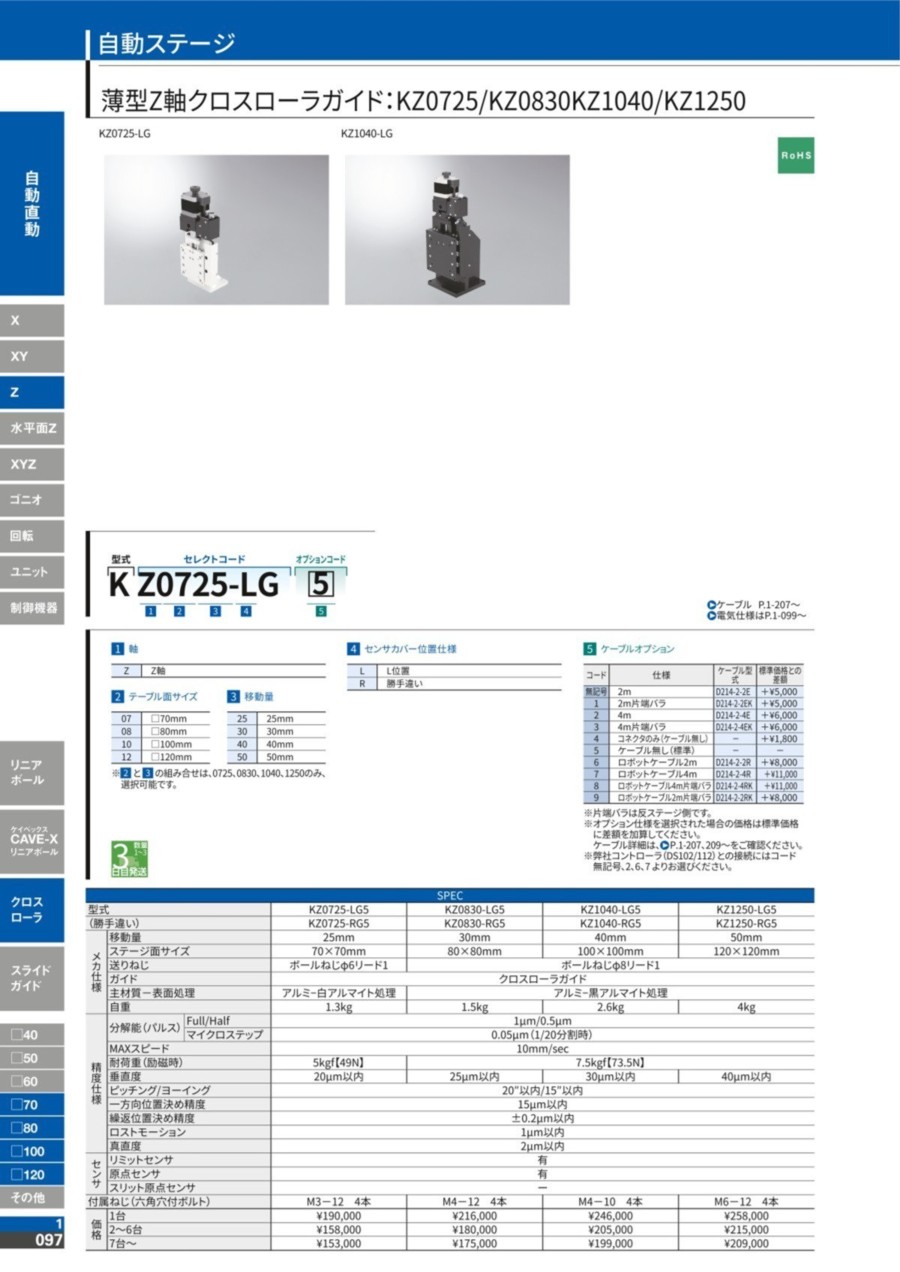

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
