水平面Zクロスローラガイドステージ（KHC）
- 数量スライド割引
- 通常単価(税別)
- 231,340円～240,800円
- 税込単価
- 254,474円～264,880円
「薄型×省スペース」を実現したモータレスのクロスローラ（くさび方式）の水平面Z...
詳細情報を確認する- 種類
- Z軸ステージ
- モータ・モータ特性
- 5相ステッピングモータ標準
- テーブル材質
- アルミニウム
- 移動ガイド
- クロスローラガイド
- 送り方式
- ボールねじ
- 移動量Z軸(フルストローク) (mm)
- 4
- Z軸ステージ面
- 水平
- 耐荷重（範囲） (N)
- 50.1～100
- 耐荷重 (N)
- 68.6
- 最高速度 (mm/sec)
- 2.5
- 一方向位置決め精度-単軸の場合- (μm)
- 7
- 平行度 (μm)
- 50
- モーメント剛性（ピッチング）-単軸の場合- ("/N・cm)
- 0.2
- モーメント剛性（ヨーイング）-単軸の場合- ("/N・cm)
- 0.04
- モーメント剛性（ローリング）-単軸の場合- ("/N・cm)
- 0.14
- センサ
- リミット+原点
- リード選択 (mm)
- 1
- 繰返し位置決め精度 (±μm)
- 0.5
- ロストモーション (μm)
- 1
- グリース仕様
- 無記号:標準グリース
- 分解能
- Full 0.5μm／Half 0.25μm
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

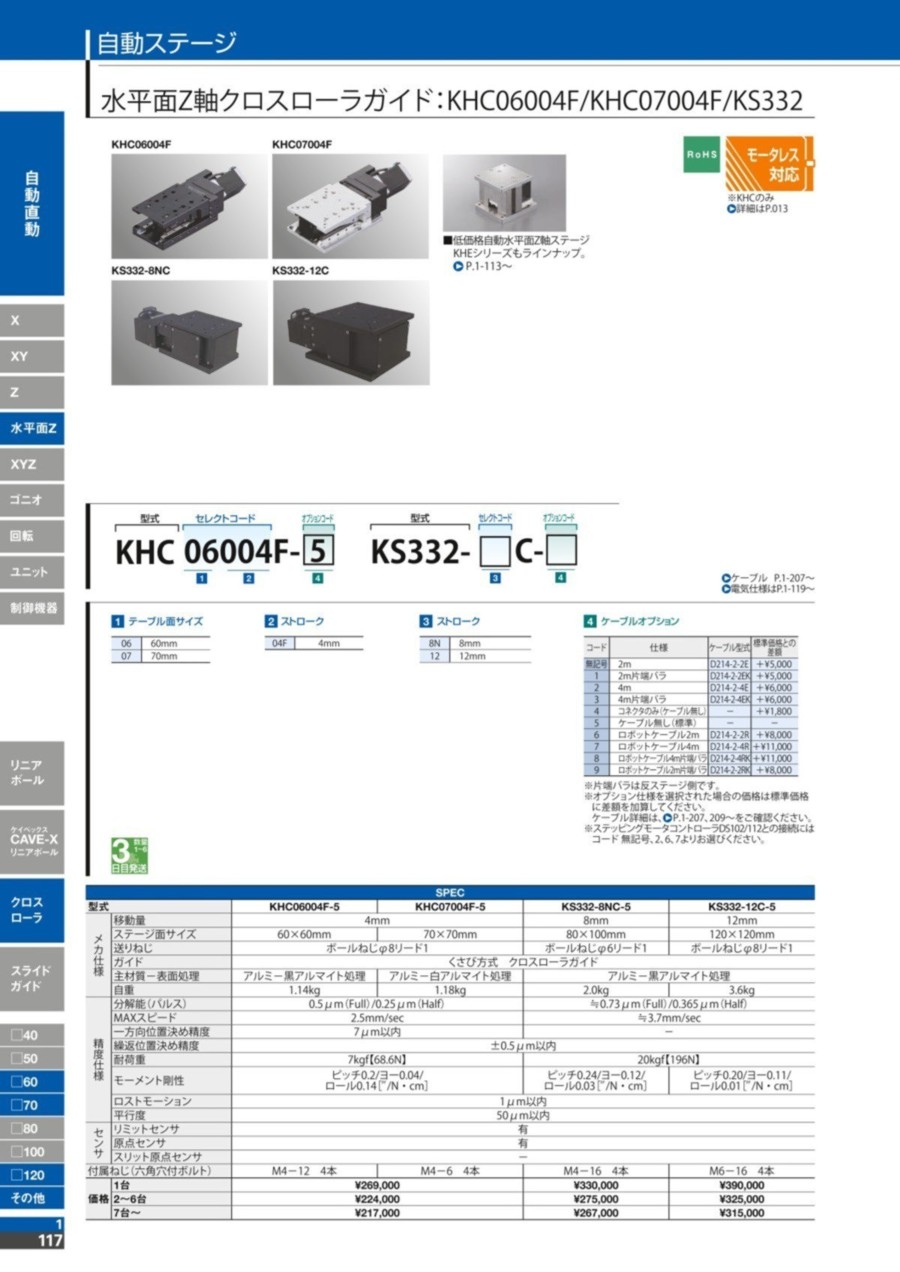

外形図
KHC06004F
KHC07004F
製品仕様
| 型番 | KHC06004F-5 | KHC07004F-5 | |
|---|---|---|---|
| メ カ 仕 様 | 移動量 | 4mm | |
| ステージ面サイズ | 60×60mm | 70×70mm | |
| 送りねじ | ボールねじφ8リード1 | ||
| ガイド | くさび方式 クロスローラガイド | ||
| 主材質-表面処理 | アルミ-黒アルマイト処理 | アルミ-白アルマイト処理 | |
| 自重 | 1.14kg | 1.18kg | |
| 精 度 仕 様 | 分解能（パルス） | 0.5μm（Full）/0.25μm（Half） | |
| MAXスピード | 2.5mm/sec | ||
| 一方向位置決め精度 | 7μm以内 | ||
| 繰返位置決め精度 | ±0.5μm以内 | ||
| 耐荷重 | 7kgf【68.6N】 | ||
| モーメント剛性 | ピッチ0.2/ヨー0.04/ロール0.14［″/N・cm］ | ||
| ロストモーション | 1μm以内 | ||
| 平行度 | 50μm以内 | ||
| セ ン サ | リミットセンサ | 有 | |
| 原点センサ | 有 | ||
| スリット原点センサ | - | ||
| 付属ねじ（六角穴付ボルト） | M4-12 4本 | M4-6 4本 | |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
235,640円 ( 259,204円 ) | 56日目 |
235,640円 ( 259,204円 ) | 56日目 |
236,500円 ( 260,150円 ) | 56日目 |
236,500円 ( 260,150円 ) | 56日目 |
232,888円 ( 256,177円 ) | 56日目 |
231,340円 ( 254,474円 ) | 56日目 |
238,220円 ( 262,042円 ) | 56日目 |
240,800円 ( 264,880円 ) | 56日目 |
240,800円 ( 264,880円 ) | 56日目 |
238,220円 ( 262,042円 ) | 56日目 |
235,640円 ( 259,204円 ) | 56日目 |
235,640円 ( 259,204円 ) | 56日目 |
236,500円 ( 260,150円 ) | 56日目 |
236,500円 ( 260,150円 ) | 56日目 |
232,888円 ( 256,177円 ) | 56日目 |
231,340円 ( 254,474円 ) | 56日目 |
238,220円 ( 262,042円 ) | 56日目 |
240,800円 ( 264,880円 ) | 56日目 |
240,800円 ( 264,880円 ) | 56日目 |
238,220円 ( 262,042円 ) | 56日目 |
詳細情報
基本情報
「薄型×省スペース」を実現したモータレスのクロスローラ（くさび方式）の水平面Z軸ステージです。【特長】・省スペース ： 薄型かつステージ面が上下昇降駆動のため、縦方向に省スペース
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
水平面Zクロスローラガイドステージ（KHC）のレビュー
