コガネイ

NCU仕様補助機器ハンドバルブ FVシリーズ

カタログ |

通常単価(税別): 1,745円～1,786円

税込単価: 1,920円～1,965円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・配管途中の流路切換用バルブです。・多様な箇所での取付けができ、横連結...

切換位置数
2位置ノーマルクローズ
本体形状
その他
切換操作
つまみ
配管の種類と方向
ダイレクト側面
取付方法
側面

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

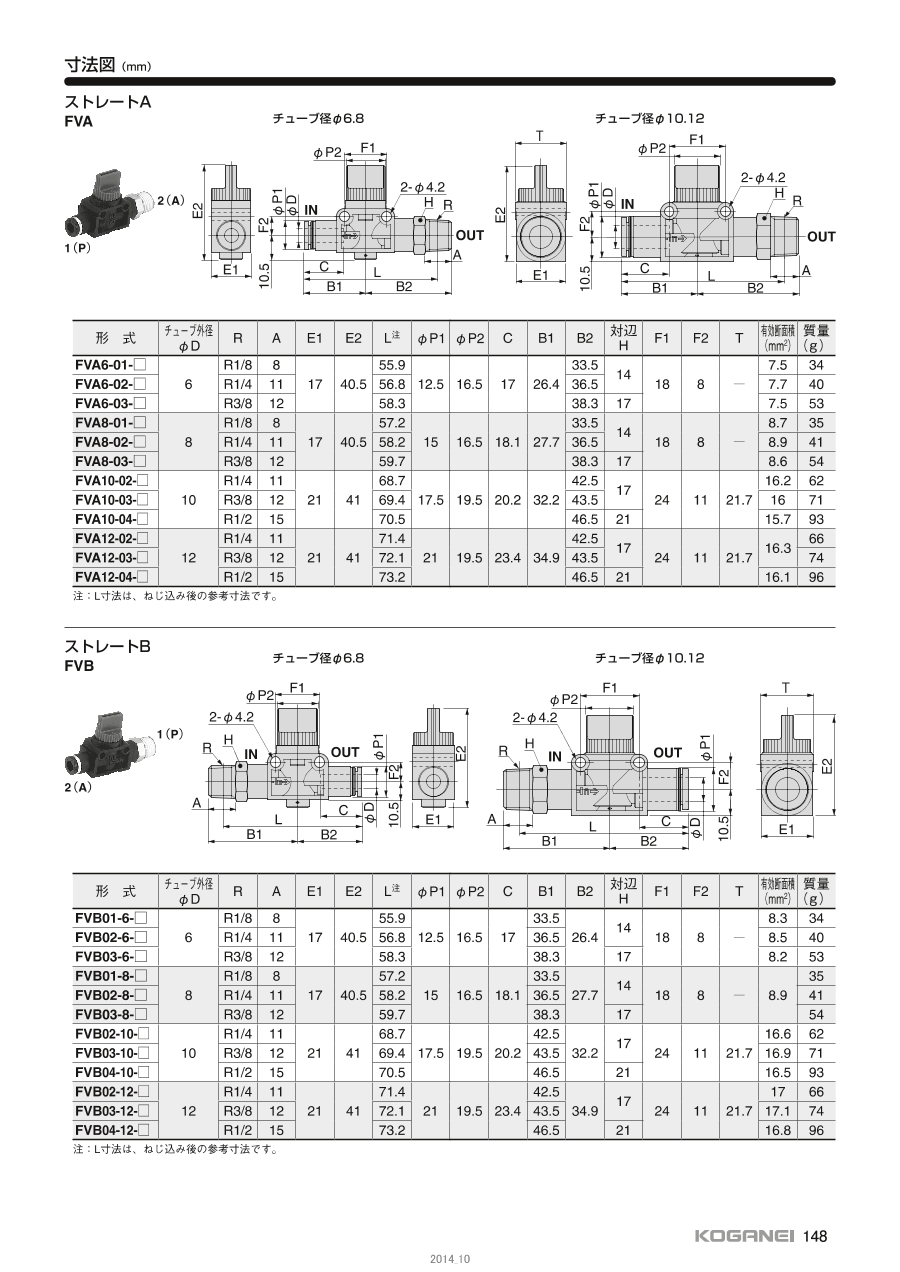

外形図

FVA（チューブ径：φ6、8／チューブ径：φ10、12）

FVB（チューブ径：φ6、8／チューブ径：φ10、12）

FVN（FVN-01-01、FVN-02-01／FVN-02-02、FVN-03-02、FVN-03-03）

製品仕様

表示記号（2方向弁）

表示記号（3方向弁）

使用流体	空気
使用圧力範囲	0～0.9MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃
推奨チューブ	ナイロンチューブ・ウレタンチューブ

注：3方向弁のRポートは配管接続できません。

内部構造と主要部材質
キャップレバー（ポリアセタール）、スプール（黄銅、無電解ニッケルめっき）、ロック爪（ステンレス）、ガイドリング（黄銅、無電解ニッケルめっき）、開放リング（ポリアセタール）、チューブ、弾性体スリープ（NBR）、樹脂本体（ポリブチレンテレフタレート）、Oリング（NBR）、金属本体（黄銅、無電解ニッケルめっき）

規格表

NCU-FVA

型番	チューブ外径φD	R	A	E1	E2	L^注	φP1	φP2
NCU-FVA6-01-□	6	R1/8	8	17	40.5	55.9	12.5	16.5
NCU-FVA6-02-□		R1/4	11			56.8
NCU-FVA6-03-□		R3/8	12			58.3
NCU-FVA8-01-□	8	R1/8	8	17	40.5	57.2	15	16.5
NCU-FVA8-02-□		R1/4	11			58.2
NCU-FVA8-03-□		R3/8	12			59.7
NCU-FVA10-02-□	10	R1/4	11	21	41	68.7	17.5	19.5
NCU-FVA10-03-□		R3/8	12			69.4
NCU-FVA10-04-□		R1/2	15			70.5
NCU-FVA12-02-□	12	R1/4	11	21	41	71.4	21	19.5
NCU-FVA12-03-□		R3/8	12			72.1
NCU-FVA12-04-□		R1/2	15			73.2

型番	C	B1	B2	対辺H	F1	F2	T	有効断面積（mm²）	質量（g）
NCU-FVA6-01-□	17	26.4	33.5	14	18	8	-	7.5	34
NCU-FVA6-02-□			36.5	14				7.7	40
NCU-FVA6-03-□			38.3	17				7.5	53
NCU-FVA8-01-□	18.1	27.7	33.5	14	18	8	-	8.7	35
NCU-FVA8-02-□			36.5	14				8.9	41
NCU-FVA8-03-□			38.3	17				8.6	54
NCU-FVA10-02-□	20.2	32.2	42.5	17	24	11	21.7	16.2	62
NCU-FVA10-03-□			43.5	17				16	71
NCU-FVA10-04-□			46.5	21				15.7	93
NCU-FVA12-02-□	23.4	34.9	42.5	17	24	11	21.7	16.3	66
NCU-FVA12-03-□			43.5	17				16.3	74
NCU-FVA12-04-□			46.5	21				16.1	96

NCU-FVB

型番	チューブ外径φD	R	A	E1	E2	L^注	φP1	φP2
NCU-FVB6-01-□	6	R1/8	8	17	40.5	55.9	12.5	16.5
NCU-FVB6-02-□		R1/4	11			56.8
NCU-FVB6-03-□		R3/8	12			58.3
NCU-FVB8-01-□	8	R1/8	8	17	40.5	57.2	15	16.5
NCU-FVB8-02-□		R1/4	11			58.2
NCU-FVB8-03-□		R3/8	12			59.7
NCU-FVB10-02-□	10	R1/4	11	21	41	68.7	17.5	19.5
NCU-FVB10-03-□		R3/8	12			69.4
NCU-FVB10-04-□		R1/2	15			70.5
NCU-FVB12-02-□	12	R1/4	11	21	41	71.4	21	19.5
NCU-FVB12-03-□		R3/8	12			72.1
NCU-FVB12-04-□		R1/2	15			73.2

型番	C	B1	B2	対辺H	F1	F2	T	有効断面積（mm²）	質量（g）
NCU-FVB6-01-□	17	33.5	26.4	14	18	8	-	8.3	34
NCU-FVB6-02-□		36.5		14				8.5	40
NCU-FVB6-03-□		38.3		17				8.2	53
NCU-FVB8-01-□	18.1	33.5	27.7	14	18	8	-	8.9	35
NCU-FVB8-02-□		36.5		14					41
NCU-FVB8-03-□		38.3		17					54
NCU-FVB10-02-□	20.2	42.5	32.2	17	24	11	21.7	16.6	62
NCU-FVB10-03-□		43.5		17				16.9	71
NCU-FVB10-04-□		46.5		21				16.5	93
NCU-FVB12-02-□	23.4	42.5	34.9	17	24	11	21.7	17	66
NCU-FVB12-03-□		43.5		17				17.1	74
NCU-FVB12-04-□		46.5		21				16.8	96

NCU-FVN

型番	R1	R2	A1	A2	E1	E2	L1^注	L2^注	φP
NCU-FVN01-01-□	1/8	1/8	8	8	17	40.5	29.5	29.5	16.5
NCU-FVN02-01-□	1/4	1/8	11	8	17	40.5	30.5	29.5	16.5
NCU-FVN02-02-□	1/4	1/4	11	11	21	41	36.5	36.5	19.5
NCU-FVN03-02-□	3/8	1/4	12	11	21	41	37.2	36.5	19.5
NCU-FVN03-02-□	3/8	3/8	12	12	21	41	37.2	37.2	19.5

型番	B1	B2	対辺 H1	対辺 H2	F1	F2	T	有効断面積（mm²）	質量（g）
NCU-FVN01-01-□	33.5	33.5	14	14	18	8	-	8.8	43
NCU-FVN02-01-□	36.5	33.5	14	14	18	8	-	9	49
NCU-FVN02-02-□	42.5	42.5	17	17	24	11	21.7	15.8	80
NCU-FVN03-02-□	43.5	42.5	17	17	24	11	21.7	15.6	88
NCU-FVN03-02-□	43.5	43.5	17	17	24	11	21.7	15.7	96

注：L寸法はねじ込み後の参考寸法です。

型番リスト

表示件数

型番

NCU-FVA6-03-2

NCU-FVA10-02-2

ポート数

接続チューブ径

配管口の種類

配管ねじの呼び

有効断面積【区分】

(mm2)

有効断面積

(mm2)

配管ねじの呼び(IN側)R1

配管ねじの呼び(OUT側)R2

最小発注数量

2ポート	φ6	ワンタッチ配管	-	～10	7.5	-	R3/8	1個
2ポート	φ10	ワンタッチ配管	-	～20	16.2	-	R1/4	1個

通常単価(税別) (税込単価)	通常出荷日

1,745円 ( 1,920円 )	3日目
1,786円 ( 1,965円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・配管途中の流路切換用バルブです。
・多様な箇所での取付けができ、横連結も可能です。
・3方向弁（標準タイプ、排気機構付）、2方向弁も揃っています。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
