クリーン仕様 スピードコントローラ SCL・SC・SSシリーズ
閲覧中の商品と併せてご検討ください
CS-SC6-01-Aの仕様・寸法情報
商品情報
外形図
CS-SC0／CS-SC0-US／CS-SC0-UL／CS-SC1／CS-SC2
CS-SCL1／CS-SCL2
製品仕様
| 型番 | CS-SC0 | CS-SC0-F | CS-SC0-US | CS-SC0-UL | CS-SC1 | CS-SC2 |
|---|---|---|---|---|---|---|
| 配管方式 | めねじ | おねじ | ユニオンおねじ | めねじ | ||
| ストレート | エルボ | |||||
| 配管接続口径 | M5×8 | Rc1/8 | ||||
| 使用圧力範囲 MPa（kgf/cm2） | 0～0.9（0～9.2） | |||||
| 保証耐圧力 MPa（kgf/cm2） | 1.32（13.5） | |||||
| クラッキング圧力 MPa（kgf/cm2） | 0.05（0.5） | 0.04（0.4） | 0.03（0.3） | |||
| 使用温度範囲 ℃ | +5～+60 | |||||
| 質量 g | 30 | 35 | 36 | 88 | 55 | |
| 型番 | CS-SCL1 | CS-SCL2 |
|---|---|---|
| 取付方式 | おねじ仕様でシリンダ直付 | |
| 配管接続口径 | Rc1/8 制御流Pおねじ AめねじRc1/8 | Rc1/4 制御流Pおねじ AめねじRc1/4 |
| 使用流体 | 空気 | |
| 使用圧力範囲 MPa（kgf/cm2） | 0～0.9（0～9.2） | |
| 保証耐圧力 MPa（kgf/cm2） | 1.32（13.5） | |
| クラッキング圧力 MPa（kgf/cm2） | 0.06（0.6） | |
| 使用温度範囲 ℃ | +5～+60 | |
| 質量 g | 46 | 125 |

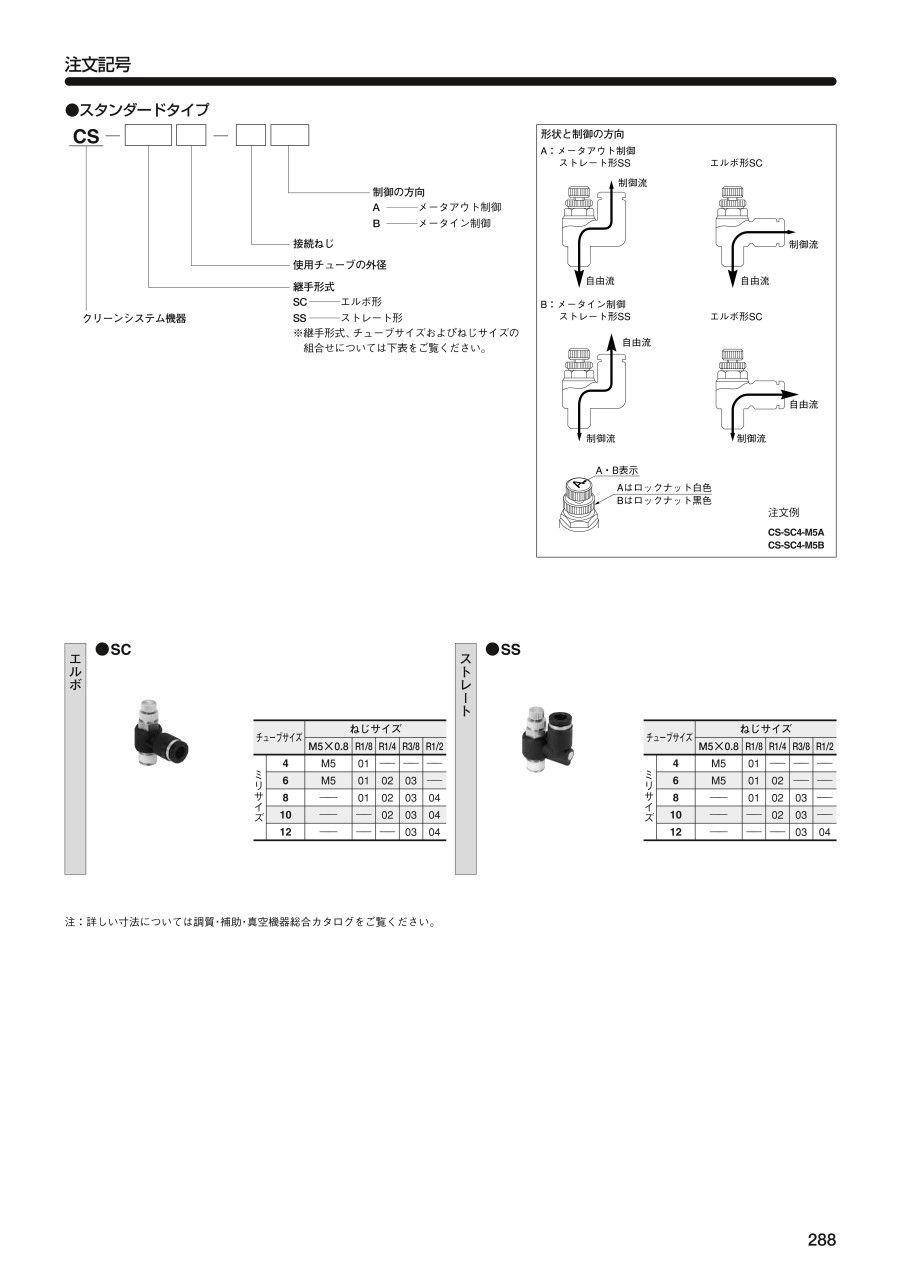

形状と制御の方向＜エルボ形SC＞
A：メータアウト制御（ロックナット白色）／B：メータイン制御（ロックナット黒色）
内部構造と各部名称
CS-SC0
CS-SC1
CS-SC2
CS-SCL
主要部材質
CS-SC0／CS-SC0-US／CS-SC0-UL／CS-SC1／CS-SC2
| 名称 | 材質 |
|---|---|
| 本体 | 黄銅（電器ニッケルめっき）注 |
| ニードル | ステンレス |
| ロックナット | 黄銅（電器ニッケルめっき） |
| チェック弁 | 合成ゴム（NBR） |
| Oリング | |
| 流量調節ニードル | 黄銅（電器ニッケルめっき） |
注：CS-SC2はアルミ合金（アルマイト）
CS-SCL1／CS-SCL2
| 名称 | 材質 |
|---|---|
| 本体 | 黄銅（電器ニッケルめっき） |
| ニードル | ステンレス |
| パッキン | 合成ゴム（NBR） |
詳細情報
基本情報
【特長】
・シリンダ等アクチュエータの速度制御用継手です（スタンダードタイプ）
・流量特性に優れ、低流域での微調整が容易です
