NCU仕様 マフラ付排気絞り弁 TVMシリーズ
- 通常単価(税別)
- 937円～1,282円
- 税込単価
- 1,031円～1,410円
【特長】・空気圧機器の速度制御、空気圧信号の制御を行ないます。・作動中の流量調...
詳細情報を確認する- 管接続口 種類
- R（管用テーパおねじ）
- 本体材質
- 黄銅
未確定：候補が2型番あります。
商品情報

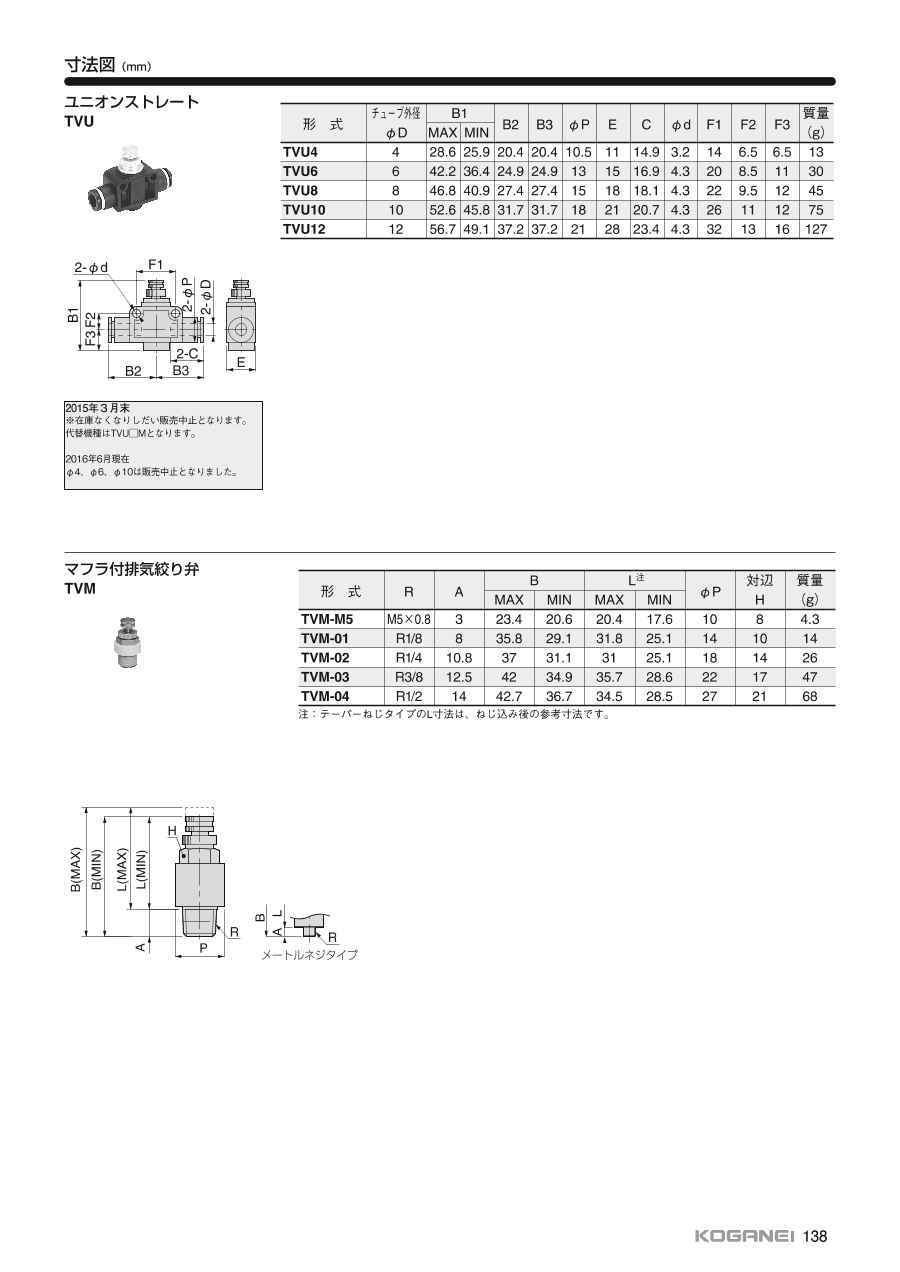

外形図
製品仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | 0～0.9MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃ |
| 推奨チューブ | ナイロンチューブ・ウレタンチューブ |
備考：ガスケットまたはシール剤付。
内部構造と主要部材質
規格表
| 型番 | R | A | B | L注 | φP | 対辺 H | 質量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | MAX | MIN | ||||||
| NCU-TVM-01 | R1/8 | 8 | 35.8 | 29.1 | 31.8 | 25.1 | 14 | 10 | 14 |
| NCU-TVM-02 | R1/4 | 10.8 | 37 | 31.1 | 31 | 25.1 | 18 | 14 | 26 |
| NCU-TVM-03 | R3/8 | 12.5 | 42 | 34.9 | 35.7 | 28.6 | 22 | 17 | 47 |
| NCU-TVM-04 | R1/2 | 14 | 42.7 | 36.7 | 34.5 | 28.5 | 27 | 21 | 68 |
注： テーパーねじタイプのL寸法は、ねじ込み後の参考寸法です。
