サプライジョイント ブッシュ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が7型番あります。
商品情報

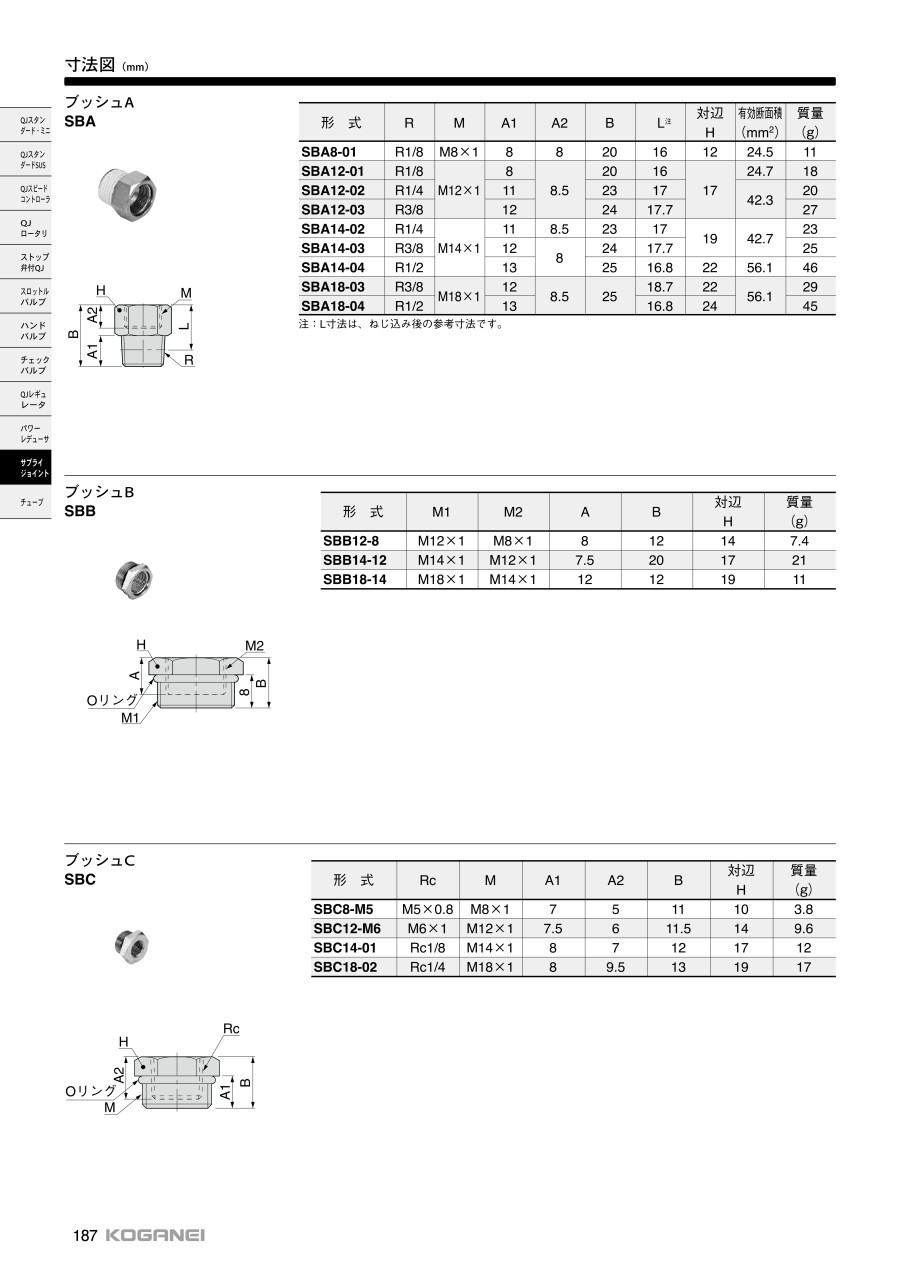

外形図
SBA
SBB
SBC
製品仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 0.9MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃ |
| 推奨チューブ | ナイロンチューブ・ウレタンチューブ |
規格表
SBA
| 型番 | R | M | A1 | A2 | B | L注 | 対辺 H | 有効断面積 （mm2） | 質量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|
| 標準品 | NCU仕様 | |||||||||
| SBA8-01 | NCU-SBA8-01 | R1/8 | M8×1 | 8 | 8 | 20 | 16 | 12 | 24.5 | 11 |
| SBA12-01 | NCU-SBA12-01 | R1/8 | M12×1 | 8 | 8.5 | 20 | 16 | 17 | 24.7 | 18 |
| SBA12-02 | NCU-SBA12-02 | R1/4 | 11 | 23 | 17 | 42.3 | 20 | |||
| SBA12-03 | NCU-SBA12-03 | R3/8 | 12 | 24 | 17.7 | 27 | ||||
| SBA14-02 | NCU-SBA14-02 | R1/4 | M14×1 | 11 | 8.5 | 23 | 17 | 19 | 42.7 | 23 |
| SBA14-03 | NCU-SBA14-03 | R3/8 | 12 | 8 | 24 | 17.7 | 25 | |||
| SBA14-04 | NCU-SBA14-04 | R1/2 | 13 | 25 | 16.8 | 22 | 56.1 | 46 | ||
| SBA18-03 | NCU-SBA18-03 | R3/8 | M18×1 | 12 | 8.5 | 25 | 18.7 | 22 | 56.1 | 29 |
| SBA18-04 | NCU-SBA18-04 | R1/2 | 13 | 16.8 | 24 | 45 | ||||
注：L寸法は、ねじ込み後の参考寸法です。
SBB
| 型番 | M1 | M2 | A | B | 対辺 H | 質量 （g） |
|---|---|---|---|---|---|---|
| SBB12-8 | M12×1 | M8×1 | 8 | 12 | 14 | 7.4 |
| S8B14-12 | M14×1 | M12×1 | 7.5 | 20 | 17 | 21 |
| SBB18-14 | M18×1 | M14×1 | 12 | 12 | 19 | 11 |
SBC
| 型番 | Rc | M1 | M2 | A | B | 対辺 H | 質量 （g） |
|---|---|---|---|---|---|---|---|
| SBC8-M5 | M5×0.8 | M8×1 | 7 | 5 | 11 | 10 | 3.8 |
| SBC12-M6 | M6×1 | M12×1 | 7.5 | 6 | 11.5 | 14 | 9.6 |
| SBC14-01 | Rc1/8 | M14×1 | 8 | 7 | 12 | 17 | 12 |
| SBC18-02 | Rc1/4 | M18×1 | 8 | 9.5 | 13 | 19 | 17 |
詳細情報
基本情報
コガネイ ワンタッチ継手 サプライジョイント ブッシュです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
