クリーン仕様クイック継手ミニタイプ TSHシリーズ 六角穴付ストレート【10個入り】
- 通常単価(税別)
- 2,414円
- 税込単価
- 2,655円
【特長】・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができます。・...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
CS-TSH4-M5Mの仕様・寸法情報
本体材質
標準(PBT)
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
周囲温度(℃)
0～60
使用流体
空気
継手種類
ねじ取付 方向
ねじ取付 方向
六角穴付きストレート
種類
ワンタッチ継手
適用チューブ外径1(φ)
4
ねじの呼び M
M5
商品情報
製品仕様
| 適用チューブサイズ | φ3 | φ4 | φ6 | |
|---|---|---|---|---|
| 使用流体 | 圧縮空気・真空 | |||
| 保証耐圧力 | 1.32MPa｛13.5kgf/cm2｝ | |||
| 使用圧力範囲 | 正圧 | 0～0.9MPa｛0～9.2kgf/cm2｝ | ||
| 負圧 | -99.99～0kPa｛-750～0mmHg｝ | |||
| 使用温度範囲 | 0～+60℃ | |||
| 推奨チューブ注 | ウレタンチューブ | ナイロンチューブ、ウレタンチューブ | ||
備考：ガスケットまたはシール剤つき。
注：チューブの外径精度は、呼称寸法の±0.1mm以内のものを使用してください。
| チューブ-ねじサイズ | |||
|---|---|---|---|
| M3×0.5 | M5×0.8 | M6×1 | R1/8 |
| 3-M3 | 3-M5 | - | - |
| 4-M3 | 4-M5 | 4-M6 | 4-01 |
| - | 6-M5 | 6-M6 | 6-01 |

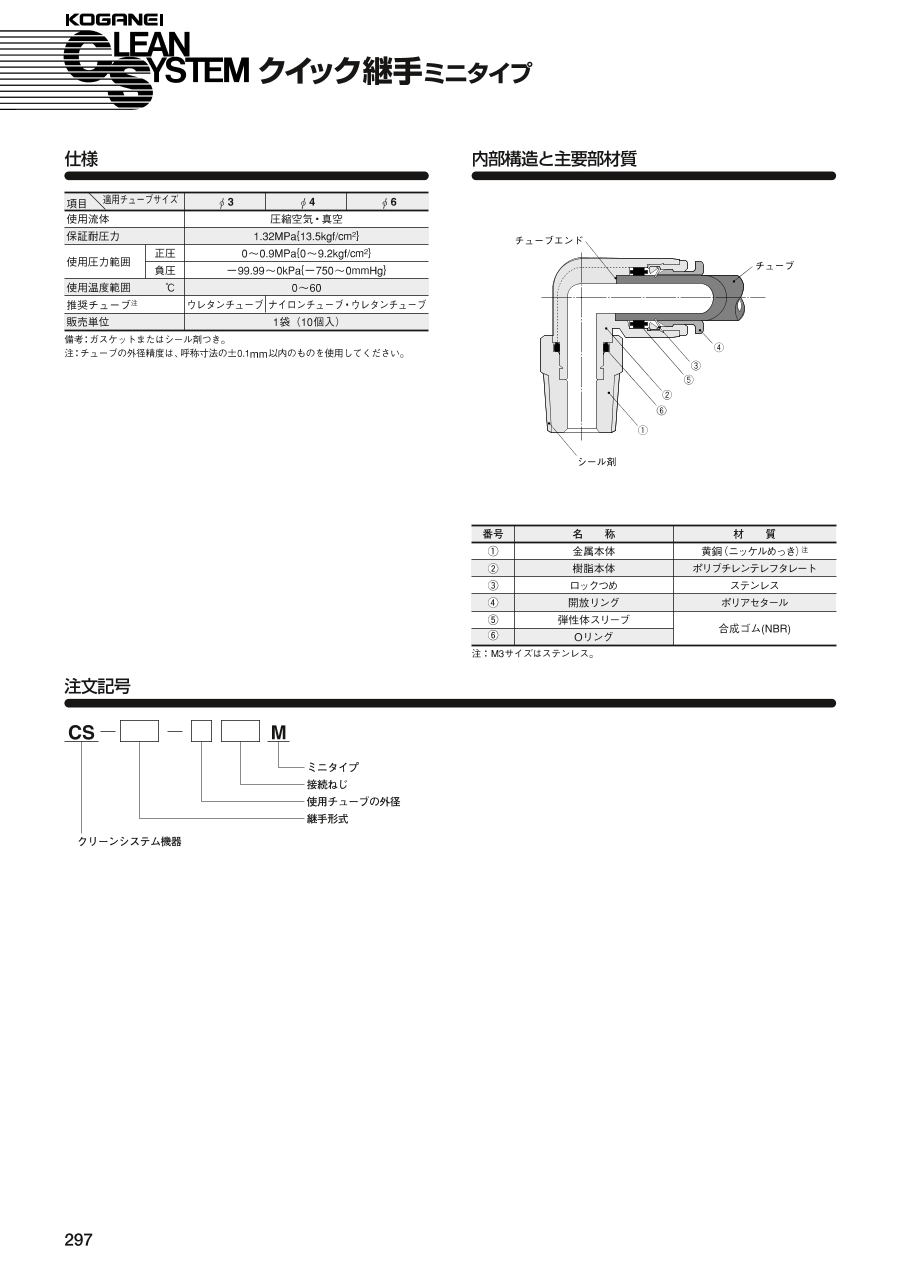

内部構造と主要部材質
| 番号 | 名称 | 材質 |
|---|---|---|
| （1） | 金属本体 | 黄銅（ニッケルめっき）注 |
| （2） | 樹脂本体 | ポリブチレンテレフタレート |
| （3） | ロックつめ | ステンレス |
| （4） | 開放リング | ポリアセタール |
| （5） | 弾性体スリーブ | 合成ゴム（NBR） |
| （6） | Oリング |
注：M3サイズはステンレス。
