クイック継手スマート AUKシリーズ 隔壁ユニオン【10個入り】
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
AUK8の仕様・寸法情報
本体材質
標準(PBT)
シール材材質
標準(NBR)
周囲温度(℃)
0～60
使用流体
空気
継手種類
ユニオン 同径
ユニオン 同径
隔壁ユニオン
種類
ワンタッチ継手
適用チューブ外径1(φ)
8
ねじの呼び M
M16
禁油仕様
標準品
商品情報

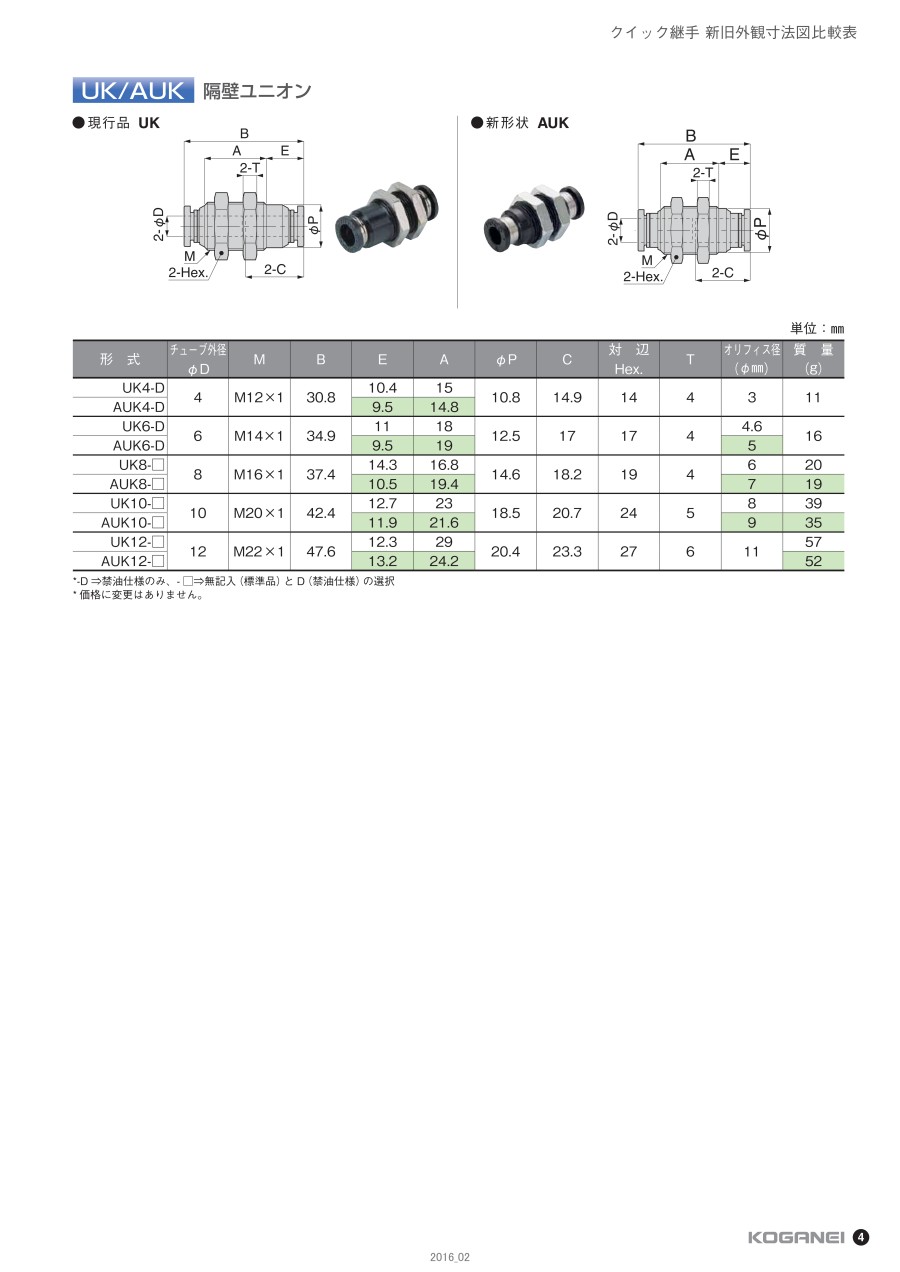

外形図
製品仕様
| 本体 | アルミ（黒アルマイト） |
|---|---|
| ナット | 軟鋼（亜鉛めっき） |
規格表
| 型番 | チューブ外径 φD | M | B | E | A | φP | C | 対辺 Hex. | T | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準形式／禁油仕様 | |||||||||||
| AUK4-D | 4 | M12×1 | 30.8 | 9.5 | 14.8 | 10.8 | 14.9 | 14 | 4 | 3 | 11 |
| AUK6-D | 6 | M14×1 | 34.9 | 9.5 | 19 | 12.5 | 17 | 17 | 4 | 5 | 16 |
| AUK8-□ | 8 | M16×1 | 37.4 | 10.5 | 19.4 | 14.6 | 18.2 | 19 | 4 | 7 | 19 |
| AUK10-□ | 10 | M20×1 | 42.4 | 11.9 | 21.6 | 18.5 | 20.7 | 24 | 5 | 9 | 35 |
| AUK12-□ | 12 | M22×1 | 47.6 | 13.2 | 24.2 | 20.4 | 23.3 | 27 | 6 | 11 | 52 |
※D⇒禁油仕様のみ、□⇒無記入（標準品）とD（禁油仕様）の選択
選定サポート情報
注文記号
カタログ
類似品類似品をすべて見る
クイック継手スマート AUKシリーズ 隔壁ユニオンの型番AUK8のページです。
型番AUK8に関する仕様情報を記載しております。
