クイック継手スマート AUKMシリーズ めす隔壁ユニオン【10個入り】
- 通常単価(税別)
- 3,608円～9,034円
- 税込単価
- 3,969円～9,937円
【特長】・操作性・耐久性に優れたクイック継手が、継手部の機能はそのままに軽量コ...
詳細情報を確認する未確定：候補が5型番あります。
商品情報

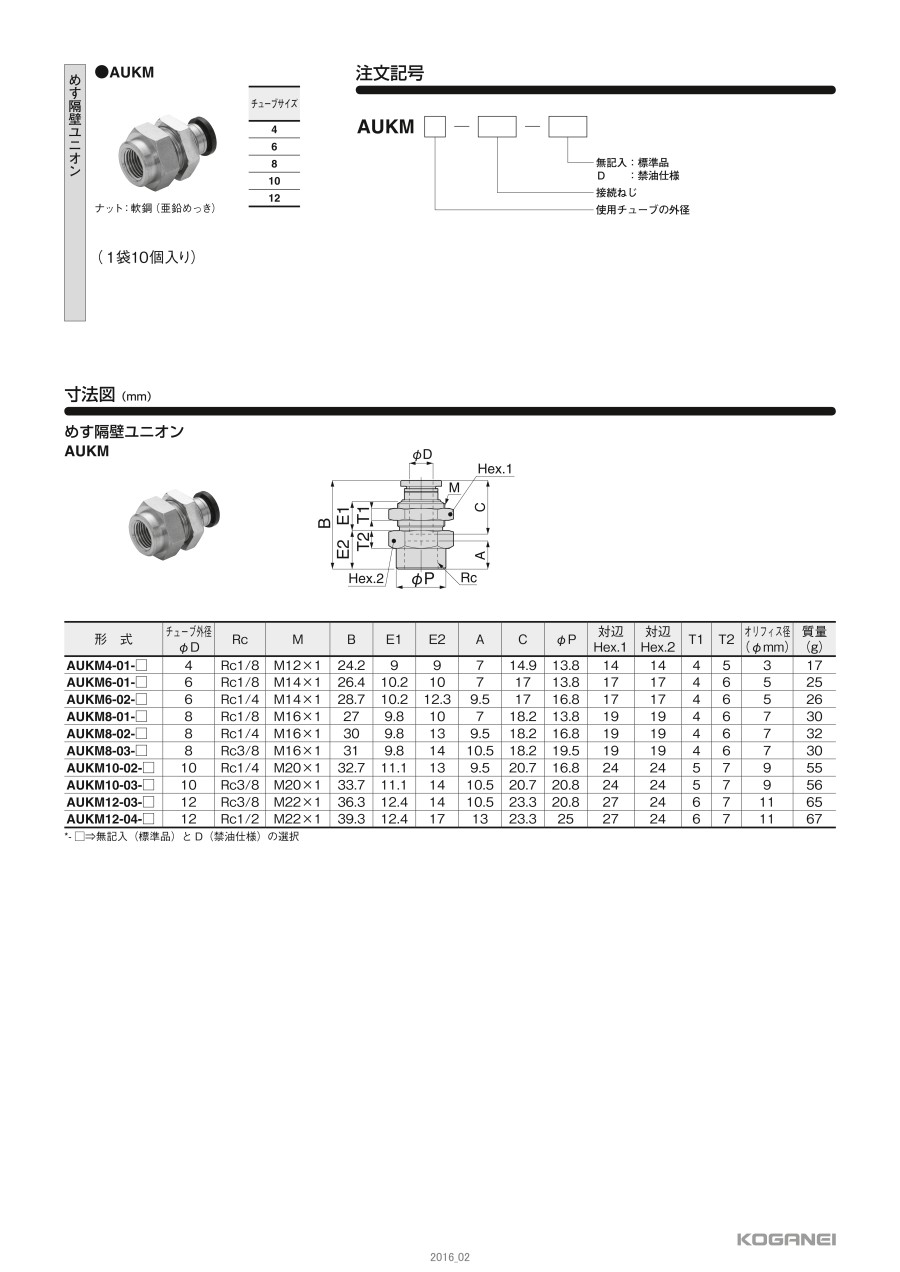

外形図
製品仕様
| ナット | 軟鋼（亜鉛めっき） |
|---|
規格表
| 型番 | チューブ外径 φD | Rc | M | B | E1 | E2 | A | C | φP | 対辺 Hex.1 | 対辺 Hex.2 | T1 | T2 | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準形式／禁油仕様 | |||||||||||||||
| AUKM4-01-□ | 4 | Rc1/8 | M12×1 | 24.2 | 9 | 9 | 7 | 14.9 | 13.8 | 14 | 14 | 4 | 5 | 3 | 17 |
| AUKM6-01-□ | 6 | Rc1/8 | M14×1 | 26.4 | 10.2 | 10 | 7 | 17 | 13.8 | 17 | 17 | 4 | 6 | 5 | 25 |
| AUKM6-02-□ | 6 | Rc1/4 | M14×1 | 28.7 | 10.2 | 12.3 | 9.5 | 17 | 16.8 | 17 | 17 | 4 | 6 | 5 | 26 |
| AUKM8-01-□ | 8 | Rc1/8 | M16×1 | 27 | 9.8 | 10 | 7 | 18.2 | 13.8 | 19 | 19 | 4 | 6 | 7 | 30 |
| AUKM8-02-□ | 8 | Rc1/4 | M16×1 | 30 | 9.8 | 13 | 9.5 | 18.2 | 16.8 | 19 | 19 | 4 | 6 | 7 | 32 |
| AUKM8-03-□ | 8 | Rc3/8 | M16×1 | 31 | 9.8 | 14 | 10.5 | 18.2 | 19.5 | 19 | 19 | 4 | 6 | 7 | 30 |
| AUKM10-02-□ | 10 | Rc1/4 | M20×1 | 32.7 | 11.1 | 13 | 9.5 | 20.7 | 16.8 | 24 | 24 | 5 | 7 | 9 | 55 |
| AUKM10-03-□ | 10 | Rc3/8 | M20×1 | 33.7 | 11.1 | 14 | 10.5 | 20.7 | 20.8 | 24 | 24 | 5 | 7 | 9 | 56 |
| AUKM12-03-□ | 12 | Rc3/8 | M22×1 | 36.3 | 12.4 | 14 | 10.5 | 23.3 | 20.8 | 27 | 24 | 6 | 7 | 11 | 65 |
| AUKM12-04-□ | 12 | Rc1/2 | M22×1 | 39.3 | 12.4 | 17 | 13 | 23.3 | 25 | 27 | 24 | 6 | 7 | 11 | 67 |
※□⇒無記入（標準品）とD（禁油仕様）の選択
