クイック継手スマート ATTシリーズ ティー【1～10個入り】
- 通常単価(税別)
- 3,222円～5,136円
- 税込単価
- 3,544円～5,650円
【特長】・操作性・耐久性に優れたクイック継手が、継手部の機能はそのままに軽量コ...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報

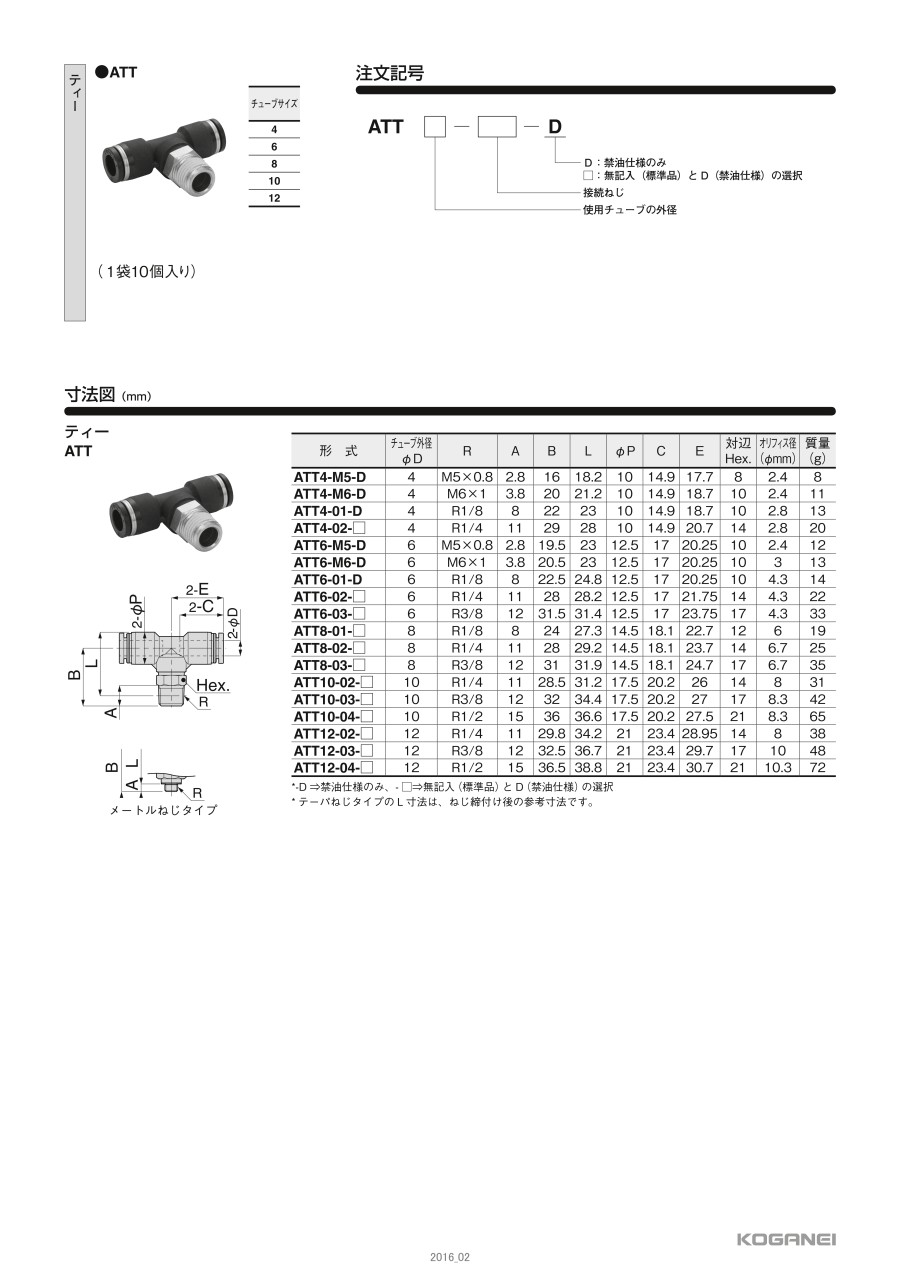

外形図
メートルねじタイプ
規格表
| 型番 | チューブ外径 φD | R | A | B | L | φP | C | E | 対辺 Hex. | オリフィス径 （φmm） | 質量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準形式／禁油仕様 | NCU仕様 | |||||||||||
| ATT4-M5-D | - | 4 | M5×0.8 | 2.8 | 16 | 18.2 | 10 | 14.9 | 17.7 | 8 | 2.4 | 8 |
| ATT4-M6-D | - | 4 | M6×1 | 3.8 | 20 | 21.2 | 10 | 14.9 | 18.7 | 10 | 2.4 | 11 |
| ATT4-01-D | NCU-ATT4-01 | 4 | R1/8 | 8 | 22 | 23 | 10 | 14.9 | 18.7 | 10 | 2.8 | 13 |
| ATT4-02-□ | NCU-ATT4-02 | 4 | R1/4 | 11 | 29 | 28 | 10 | 14.9 | 20.7 | 14 | 2.8 | 20 |
| ATT6-M5-D | - | 6 | M5×0.8 | 2.8 | 19.5 | 23 | 12.5 | 17 | 20.25 | 10 | 2.4 | 12 |
| ATT6-M6-D | - | 6 | M6×1 | 3.8 | 20.5 | 23 | 12.5 | 17 | 20.25 | 10 | 3 | 13 |
| ATT6-01-D | NCU-ATT6-01 | 6 | R1/8 | 8 | 22.5 | 24.8 | 12.5 | 17 | 20.25 | 10 | 4.3 | 14 |
| ATT6-02-□ | NCU-ATT6-02 | 6 | A1/4 | 11 | 28 | 28.2 | 12.5 | 17 | 21.75 | 14 | 4.3 | 22 |
| ATT6-03-□ | NCU-ATT6-03 | 6 | R3/8 | 12 | 31.5 | 31.4 | 12.5 | 17 | 23.75 | 17 | 4.3 | 33 |
| ATT8-01-□ | NCU-ATT8-01 | 8 | R1/8 | 8 | 24 | 27.3 | 14.5 | 18.1 | 22.7 | 12 | 6 | 19 |
| ATT8-02-□ | NCU-ATT8-02 | 8 | R1/4 | 11 | 28 | 29.2 | 14.5 | 18.1 | 23.7 | 14 | 6.7 | 25 |
| ATT8-03-□ | NCU-ATT8-03 | 8 | R3/8 | 12 | 31 | 31.9 | 14.5 | 18.1 | 24.7 | 17 | 6.7 | 35 |
| ATT10-02-□ | NCU-ATT10-02 | 10 | R1/4 | 11 | 28.5 | 31.2 | 17.5 | 20.2 | 26 | 14 | 8 | 31 |
| ATT10-03-□ | NCU-ATT10-03 | 10 | R3/8 | 12 | 32 | 34.4 | 17.5 | 20.2 | 27 | 17 | 8.3 | 42 |
| ATT10-04-□ | NCU-ATT10-04 | 10 | A1/2 | 15 | 36 | 36.6 | 17.5 | 20.2 | 27.5 | 21 | 8.3 | 65 |
| ATT12-02-□ | NCU-ATT12-02 | 12 | R1/4 | 11 | 29.8 | 34.2 | 21 | 23.4 | 28.95 | 14 | 8 | 38 |
| ATT12-03-□ | NCU-ATT12-03 | 12 | R3/8 | 12 | 32.5 | 36.7 | 21 | 23.4 | 29.7 | 17 | 10 | 48 |
| ATT12-04-□ | NCU-ATT12-04 | 12 | R1/2 | 15 | 36.5 | 38.8 | 21 | 23.4 | 30.7 | 21 | 10.3 | 72 |
※D⇒禁油仕様のみ、□⇒無記入（標準品）とD（禁油仕様）の選択
※テーパねじタイプのL寸法は、ねじ締付け後の参考寸法です。
