クイック継手スマート ATSMシリーズ めすストレート【10個入り】
- 通常単価(税別)
- 2,416円～4,056円特別価格
- 税込単価
- 2,658円～4,462円特別価格
通常出荷日：在庫品1日目～19日目一部当日出荷可能
【特長】・操作性・耐久性に優れたクイック継手が、継手部の機能はそのままに軽量コンパクト化・スマートタイ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

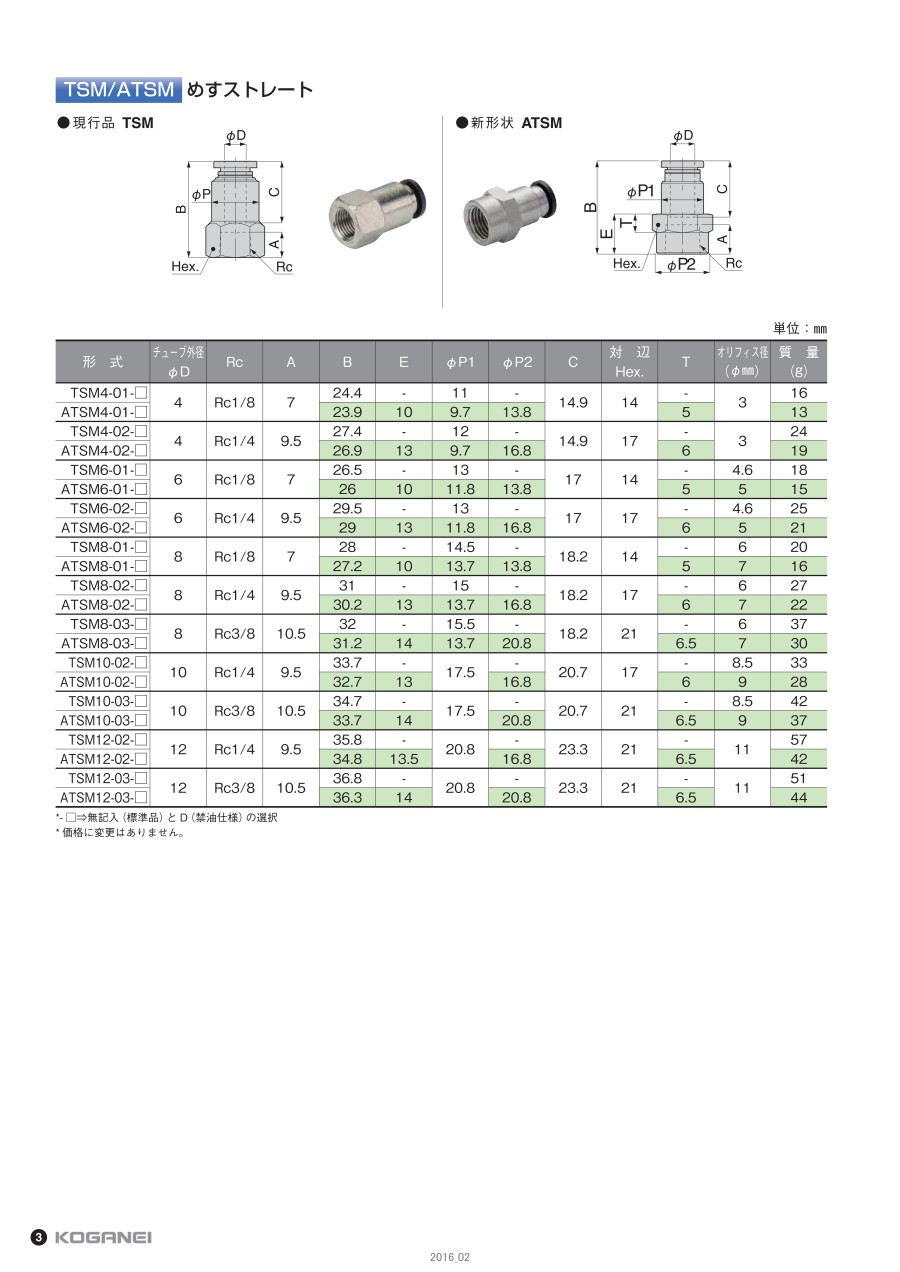

外形図
規格表
単位：mm
| 型番 | チューブ外径 φD | Rc | A | B | E | φP1 | φP2 | C | 対辺 Hex. | T | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ATSM4-01-□ | 4 | Rc1/8 | 7 | 23.9 | 10 | 9.7 | 13.8 | 14.9 | 14 | 5 | 3 | 13 |
| ATSM4-02-□ | 4 | Rc1/4 | 9.5 | 26.9 | 13 | 9.7 | 16.8 | 14.9 | 17 | 6 | 3 | 19 |
| ATSM6-01-□ | 6 | Rc1/8 | 7 | 26 | 10 | 11.8 | 13.8 | 17 | 14 | 5 | 5 | 15 |
| ATSM6-02-□ | 6 | Rc1/4 | 9.5 | 29 | 13 | 11.8 | 16.8 | 17 | 17 | 6 | 5 | 21 |
| ATSM8-01-□ | 8 | Rc1/8 | 7 | 27.2 | 10 | 13.7 | 13.8 | 18.2 | 14 | 5 | 7 | 16 |
| ATSM8-02-□ | 8 | Rc1/4 | 9.5 | 30.2 | 13 | 13.7 | 16.8 | 18.2 | 17 | 6 | 7 | 22 |
| ATSM8-03-□ | 8 | Rc3/8 | 10.5 | 31.2 | 14 | 13.7 | 20.8 | 18.2 | 21 | 6.5 | 7 | 30 |
| ATSM10-02-□ | 10 | Rc1/4 | 9.5 | 32.7 | 13 | 17.5 | 16.8 | 20.7 | 17 | 6 | 9 | 28 |
| ATSM10-03-□ | 10 | Rc3/8 | 10.5 | 33.7 | 14 | 17.5 | 20.8 | 20.7 | 21 | 6.5 | 9 | 37 |
| ATSM12-02-□ | 12 | Rc1/4 | 9.5 | 34.8 | 13.5 | 20.8 | 16.8 | 23.3 | 21 | 6.5 | 11 | 42 |
| ATSM12-03-□ | 12 | Rc3/8 | 10.5 | 36.3 | 14 | 20.8 | 20.8 | 23.3 | 21 | 6.5 | 11 | 44 |
- □：無記入（標準品）とD（禁油仕様）の選択
詳細情報
基本情報
【特長】
・操作性・耐久性に優れたクイック継手が、継手部の機能はそのままに軽量コンパクト化
・スマートタイプとしてラインアップ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
