クイック継手スマート ATLLシリーズ ロングエルボ【10個入り】

未確定:候補が6型番あります。
数量:

商品情報

外形図

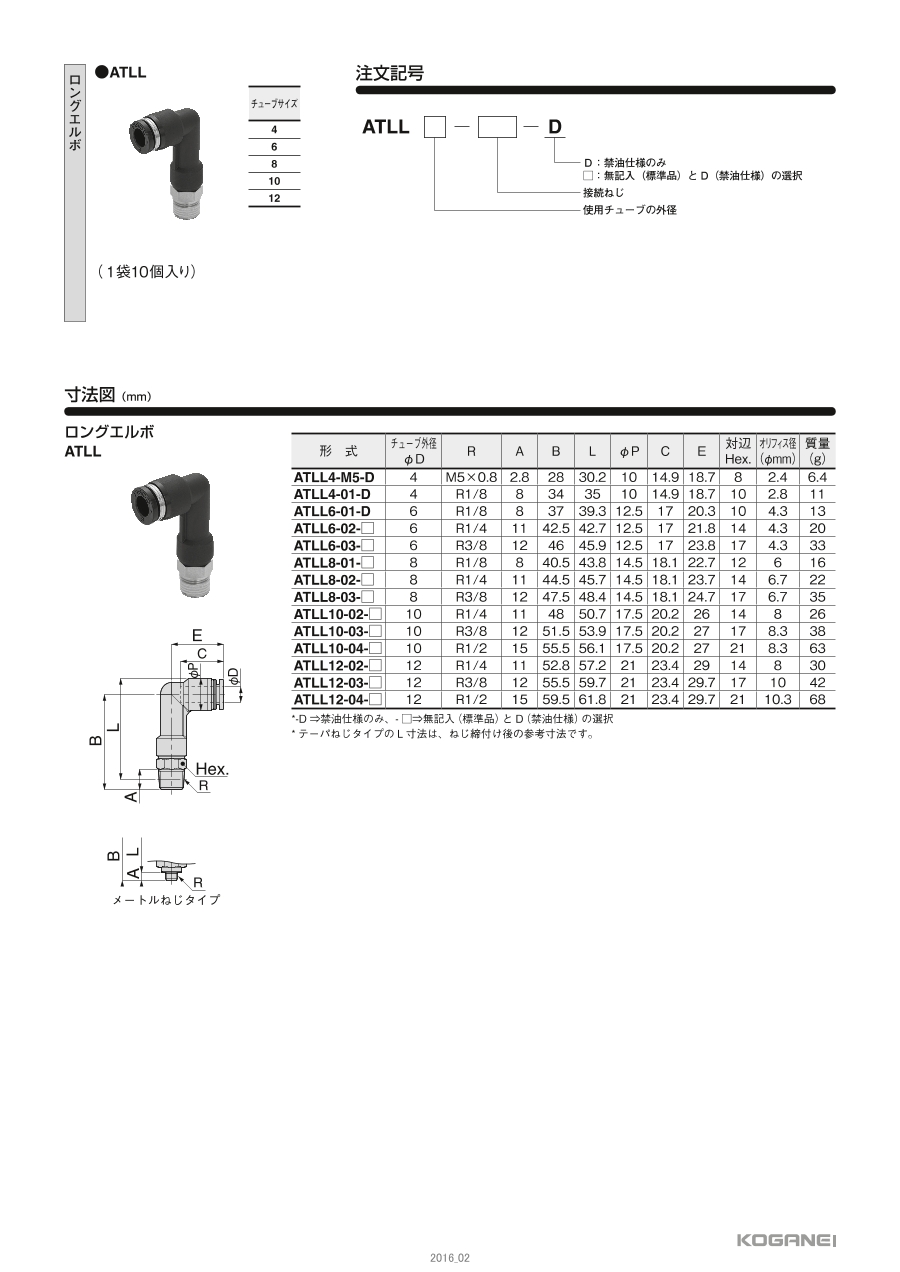

クイック継手スマート ATLLシリーズ ロングエルボ 外形図

メートルねじタイプ

規格表

型番チューブ外径
φD
RABLφPCE対辺
Hex.
オリフィス径
(φmm)
質量
(g)
標準形式/禁油仕様NCU仕様
ATLL4-M5-D-4M5×0.82.82830.21014.918.782.46.4
ATLL4-01-DNCU-ATLL4-014R1/8834351014.918.7102.811
ATLL6-01-DNCU-ATLL6-016R1/883739.312.51720.3104.313
ATLL6-02-□NCU-ATLL6-026R1/41142.542.712.51721.8144.320
ATLL6-03-□NCU-ATLL6-036R3/8124645.912.51723.8174.333
ATLL8-01-□NCU-ATLL8-018R1/8840.543.814.518.122.712616
ATLL8-02-□NCU-ATLL8-028R1/41144.545.714.518.123.7146.722
ATLL8-03-□NCU-ATLL8-038R3/81247.548.414.518.124.7176.735
ATLL10-02-□NCU-ATLL10-0210R1/4114850.717.520.22614826
ATLL10-03-□NCU-ATLL10-0310R3/81251.553.917.520.227178.338
ATLL10-04-□NCU-ATLL10-0410R1/21555.556.117.520.227218.363
ATLL12-02-□NCU-ATLL12-0212R1/41152.857.22123.42914830
ATLL12-03-□NCU-ATLL12-0312R3/81255.559.72123.429.7171042
ATLL12-04-□NCU-ATLL12-0412R1/21559.561.82123.429.72110.368

※ATLL6-03-□は標準品のみ
※D⇒禁油仕様のみ、□⇒無記入(標準品)とD(禁油仕様)の選択
※テーパねじタイプのL寸法は、ねじ締付け後の参考寸法です。

選定サポート情報

注文記号

クイック継手スマート ATLLシリーズ ロングエルボ 選定サポート情報

型番リスト

表示件数

適用チューブ外径1

(φ)

ねじの呼び M

NCU仕様

禁油仕様

最小発注数量
8
R1/8
なし
標準品
1パック

10個入り

8
R1/4
なし
標準品
1パック

10個入り

10
R3/8
なし
標準品
1パック

10個入り

10
R1/2
なし
標準品
1パック

10個入り

12
R3/8
なし
標準品
1パック

10個入り

12
R1/2
なし
標準品
1パック

10個入り

通常単価(税別) (税込単価)
通常出荷日
4,499
( 4,949 )
3日目
3,932
( 4,325 )
8日目
5,313
( 5,844 )
3日目
7,236
( 7,960 )
3日目
7,236
( 7,960 )
3日目
7,549
( 8,304 )
3日目

詳細情報

基本情報

【特長】
・操作性・耐久性に優れたクイック継手が、継手部の機能はそのままに軽量コンパクト化
・スマートタイプとしてラインアップ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
