クイック継手スマート ATBシリーズ ブランチティー【10個入り】
- 通常単価(税別)
- 363円～6,944円
- 税込単価
- 399円～7,638円
【特長】・操作性・耐久性に優れたクイック継手が、継手部の機能はそのままに軽量コ...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報

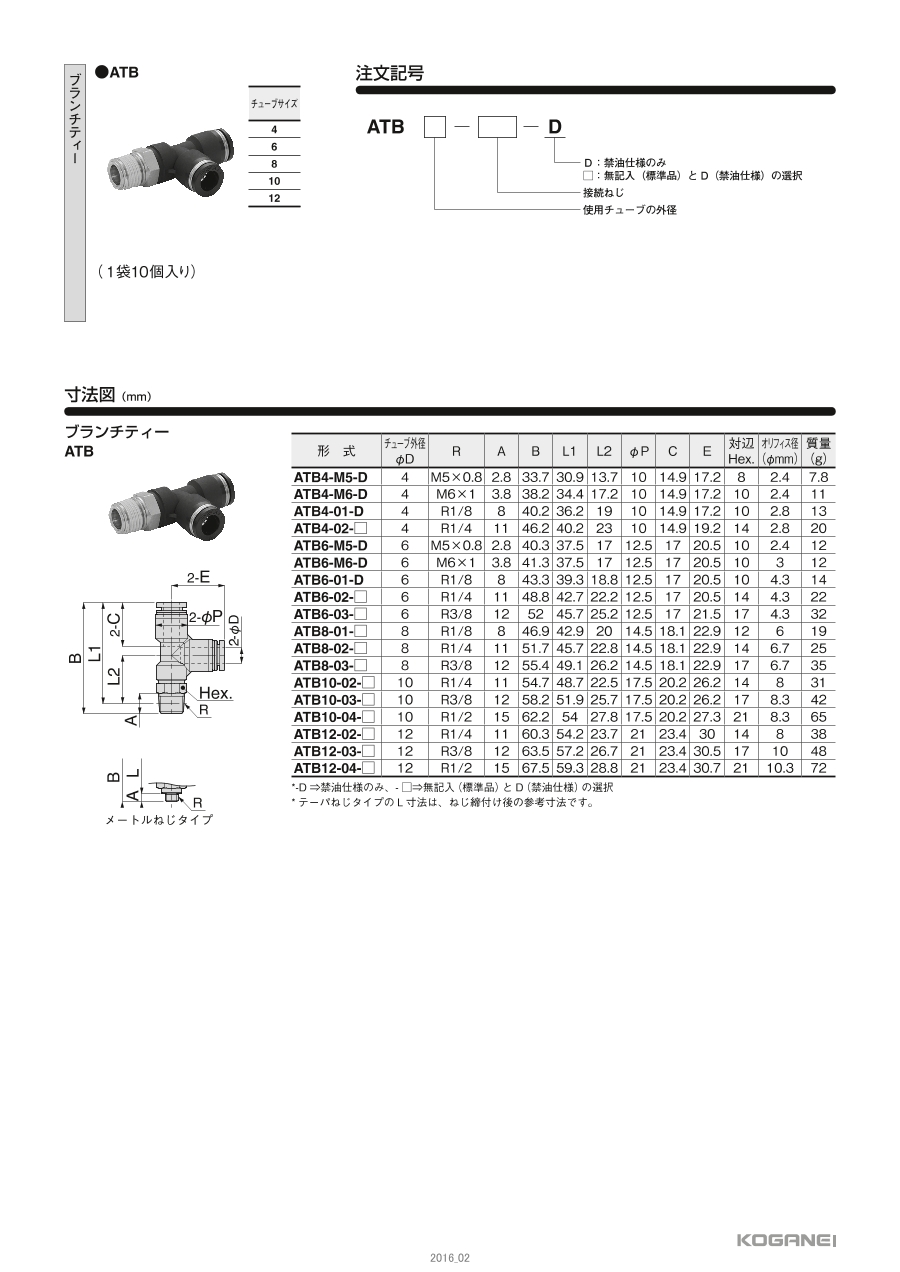

外形図
メートルねじタイプ
規格表
| 型番 | チューブ外径 φD | R | A | B | L1 | L2 | φP | C | E | 対辺 Hex. | オリフィス径 （φmm） | 質量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準形式／禁油仕様 | NCU仕様 | ||||||||||||
| ATB4-M5-D | - | 4 | M5×0.8 | 2.8 | 33.7 | 30.9 | 13.7 | 10 | 14.9 | 17.2 | 8 | 2.4 | 7.8 |
| ATB4-M6-D | - | 4 | M6×1 | 3.8 | 38.2 | 34.4 | 17.2 | 10 | 14.9 | 17.2 | 10 | 2.4 | 11 |
| ATB4-01-D | NCU-ATB4-01 | 4 | R1/8 | 8 | 40.2 | 36.2 | 19 | 10 | 14.9 | 17.2 | 10 | 2.8 | 13 |
| ATB4-02-□ | NCU-ATB4-02 | 4 | R1/4 | 11 | 46.2 | 40.2 | 23 | 10 | 14.9 | 19.2 | 14 | 2.8 | 20 |
| ATB6-M5-D | - | 6 | M5×0.8 | 2.8 | 40.3 | 37.5 | 17 | 12.5 | 17 | 20.5 | 10 | 2.4 | 12 |
| ATB6-M6-D | - | 6 | M6×1 | 3.8 | 41.3 | 37.5 | 17 | 12.5 | 17 | 20.5 | 10 | 3 | 12 |
| ATB6-01-D | NCU-ATB6-01 | 6 | R1/8 | 8 | 43.3 | 39.3 | 18.8 | 12.5 | 17 | 20.5 | 10 | 4.3 | 14 |
| ATB6-02-□ | NCU-ATB6-02 | 6 | R1/4 | 11 | 48.8 | 42.7 | 22.2 | 12.5 | 17 | 20.5 | 14 | 4.3 | 22 |
| ATB6-03-□ | NCU-ATB6-03 | 6 | R3/8 | 12 | 52 | 45.7 | 25.2 | 12.5 | 17 | 21.5 | 17 | 4.3 | 32 |
| ATB8-01-□ | NCU-ATB8-01 | 8 | R1/8 | 8 | 46.9 | 42.9 | 20 | 14.5 | 18.1 | 22.9 | 12 | 6 | 19 |
| ATB8-02-□ | NCU-ATB8-02 | 8 | R1/4 | 11 | 51.7 | 45.7 | 22.8 | 14.5 | 18.1 | 22.9 | 14 | 6.7 | 25 |
| ATB8-03-□ | NCU-ATB8-03 | 8 | R3/8 | 12 | 55.4 | 49.1 | 26.2 | 14.5 | 18.1 | 22.9 | 17 | 6.7 | 35 |
| ATB10-02-□ | NCU-ATB10-02 | 10 | R1/4 | 11 | 54.7 | 48.7 | 22.5 | 17.5 | 20.2 | 26.2 | 14 | 8 | 31 |
| ATB10-03-□ | NCU-ATB10-03 | 10 | R3/8 | 12 | 58.2 | 51.9 | 25.7 | 17.5 | 20.2 | 26.2 | 17 | 8.3 | 42 |
| ATB10-04-□ | NCU-ATB10-04 | 10 | R1/2 | 15 | 62.2 | 54 | 27.8 | 17.5 | 20.2 | 27.3 | 21 | 8.3 | 65 |
| ATB12-02-□ | NCU-ATB12-02 | 12 | R1/4 | 11 | 60.3 | 54.2 | 23.7 | 21 | 23.4 | 30 | 14 | 8 | 38 |
| ATB12-03-□ | NCU-ATB12-03 | 12 | R3/8 | 12 | 63.5 | 57.2 | 26.7 | 21 | 23.4 | 30.5 | 17 | 10 | 48 |
| ATB12-04-□ | NCU-ATB12-04 | 12 | R1/2 | 15 | 67.5 | 59.3 | 28.8 | 21 | 23.4 | 30.7 | 21 | 10.3 | 72 |
※D⇒禁油仕様のみ、□⇒無記入（標準品）とD（禁油仕様）の選択
※テーパねじタイプのL寸法は、ねじ締付け後の参考寸法です。
