クイック継手スマート ATBZシリーズ ブランチテトラ【10個入り】
- 通常単価(税別)
- 3,449円～4,222円
- 税込単価
- 3,794円～4,644円
通常出荷日：3日目
【特長】・操作性・耐久性に優れたクイック継手が、継手部の機能はそのままに軽量コンパクト化・スマートタイ...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

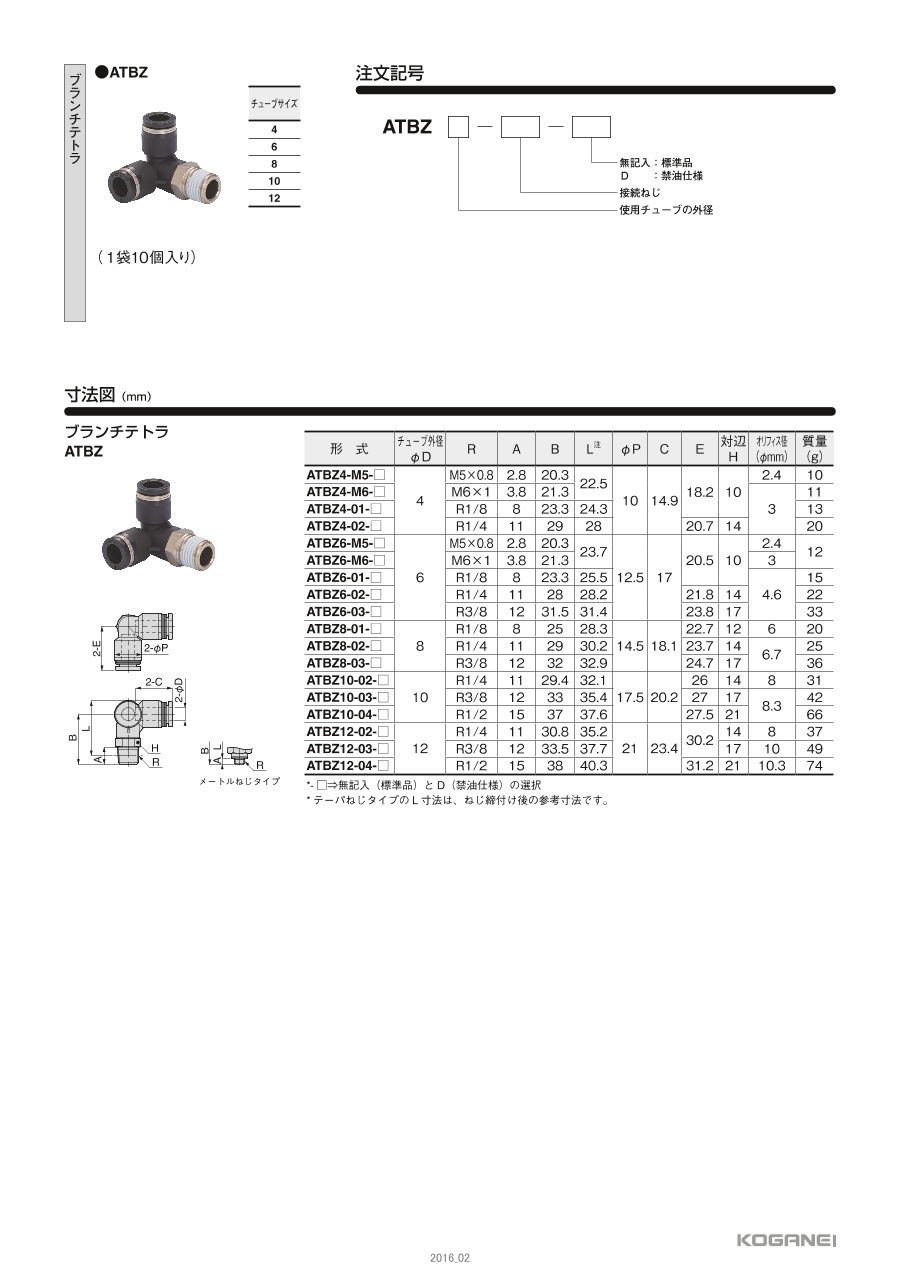

商品情報
外形図
メートルねじタイプ
規格表
| 型番 | チューブ外径 φD | R | A | B | L注 | φP | C | J | 対辺 H | オリフィス径 （φmm） | 質量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準形式／禁油仕様 | NCU仕様 | |||||||||||
| ATBZ4-M5-口 | - | 4 | M5×0.8 | 2.8 | 20.3 | 22.5 | 10 | 14.9 | 18.2 | 10 | 2.4 | 10 |
| ATBZ4-M6-□ | - | M6×1 | 3.8 | 21.3 | 3 | 11 | ||||||
| ATBZ4-01-□ | NCU-ATBZ4-01 | R1/8 | 8 | 23.3 | 24.3 | 13 | ||||||
| ATBZ4-02-□ | NCU-ATBZ4-02 | R1/4 | 11 | 29 | 28 | 20.7 | 14 | 20 | ||||
| ATBZ6-M5-□ | - | 6 | M5×0.8 | 2.8 | 20.3 | 23.7 | 12.5 | 17 | 20.5 | 10 | 2.4 | 12 |
| ATBZ6-M6-□ | - | M6×1 | 3.8 | 21.3 | 3 | |||||||
| ATBZ6-01-□ | NCU-ATBZ6-01 | R1/8 | 8 | 23.3 | 25.5 | 4.6 | 15 | |||||
| ATBZ6-02口 | NCU-ATBZ6-02 | R1/4 | 11 | 28 | 28.2 | 21.8 | 14 | 22 | ||||
| ATBZ6-03-□ | NCU-ATBZ6-03 | R3/8 | 12 | 31.5 | 31.4 | 23.8 | 17 | 33 | ||||
| ATBZ8-01-□ | NCU-ATBZ8-01 | 8 | R1/8 | 8 | 25 | 28.3 | 14.5 | 18.1 | 22.7 | 12 | 6 | 20 |
| ATBZ8-02-口 | NCU-ATBZ8-02 | R1/4 | 11 | 29 | 30.2 | 23.7 | 14 | 6.7 | 25 | |||
| ATBZ8-03-□ | NCU-ATBZ8-03 | R3/8 | 12 | 32 | 32.9 | 24.7 | 17 | 36 | ||||
| ATBZ10-02-□ | NCU-ATBZ10-02 | 10 | R1/4 | 11 | 29.4 | 32.1 | 17.5 | 20.2 | 26 | 14 | 8 | 31 |
| ATBZ10-03-□ | NCU-ATBZ10-03 | R3/8 | 12 | 33 | 35.4 | 27 | 17 | 8.3 | 42 | |||
| ATBZ10-04-□ | NCU-ATBZ10-04 | R1/2 | 15 | 37 | 37.6 | 27.5 | 21 | 66 | ||||
| ATBZ12-02-□ | NCU-ATBZ12-02 | 12 | R1/4 | 11 | 30.8 | 35.2 | 21 | 23.4 | 30.2 | 14 | 8 | 37 |
| ATBZ12-03-□ | NCU-ATBZ12-03 | R3/8 | 12 | 33.5 | 37.7 | 17 | 10 | 49 | ||||
| ATBZ12-04-口 | NCU-ATBZ12-04 | R1/2 | 15 | 38 | 40.3 | 31.2 | 21 | 10.3 | 74 | |||
※□⇒無記入（標準品）とD（禁油仕様）の選択
※テーパねじタイプのL寸法は、ねじ締付け後の参考寸法です。
