パウダブレーキ ZX-YN形

カタログ |

通常単価(税別): 24,447円～44,581円

税込単価: 26,892円～49,039円

通常出荷日：4日目～39日目

【特長】・広範囲の制御が容易・連続スリップ運転が可能・安定したトルクが得られる・熱容量が大きい・スムー...

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。
【販売終了情報】
2026年4月30日に販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
【対象型番】
ZX-1.2YN-24
【販売終了情報】
2026年9月30日に販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
【対象型番】
ZX-0.6YN-24
ZX-0.3YN-24

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

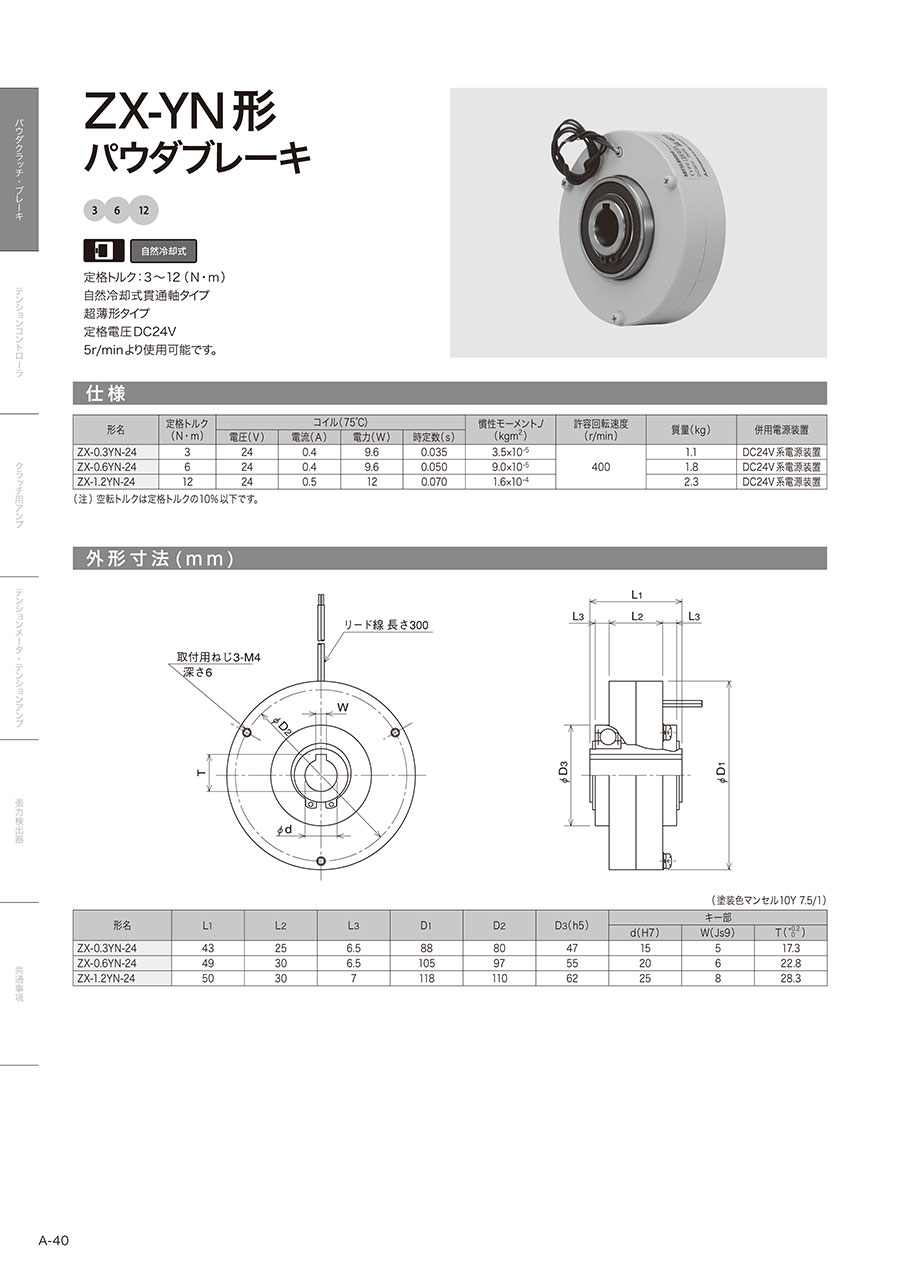

外形図
