マイクロパウダブレーキ ZKG-YN形

カタログ |

通常単価(税別): 31,450円～43,717円

税込単価: 34,595円～48,089円

【特長】・広範囲の制御が容易・連続スリップ運転が可能・安定したトルクが得られる...

種類
ブレーキ
伝達種類
パウダー
定格トルク（範囲） (N・m)
0.1～30
最高使用回転数 (rpm)
1800
使用環境
乾式

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

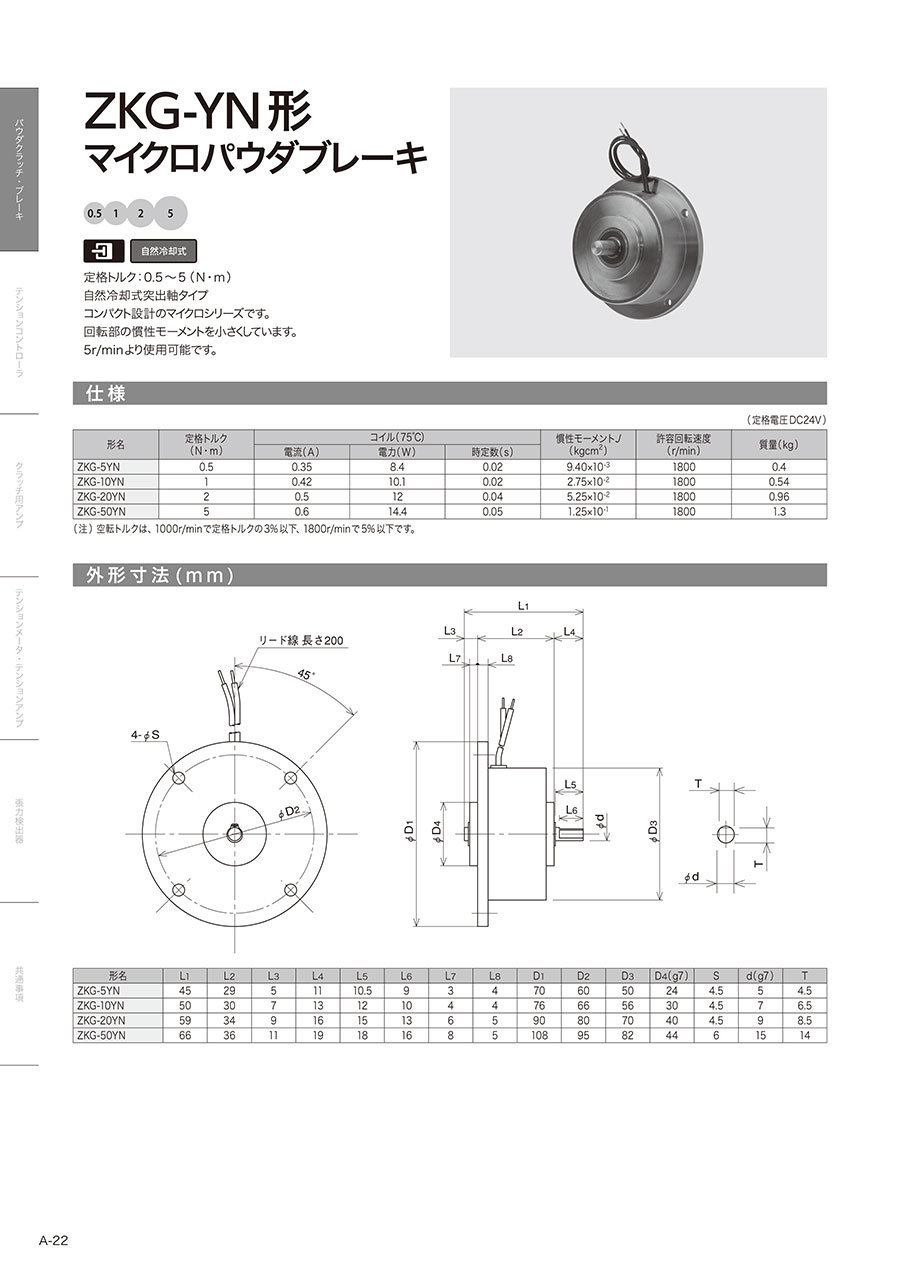

外形図

製品仕様

（定格電圧DC24V）

型番	定格トルク（N・m）	コイル（75℃）			慣性モーメントJ（kgcm²）	許容回転速度（r/min）	質量（kg）
型番	定格トルク（N・m）	電流（A）	電力（W）	時定数（s）	慣性モーメントJ（kgcm²）	許容回転速度（r/min）	質量（kg）
ZKG-5YN	0.5	0.35	8.4	0.02	9.40×10^-3	1,800	0.4
ZKG-10YN	1	0.42	10.1	0.02	2.75×10^-2	1,800	0.54
ZKG-20YN	2	0.5	12	0.04	5.25×10^-2	1,800	0.96
ZKG-50YN	5	0.6	14.4	0.05	1.25×10^-1	1,800	1.3

（注）1．空転トルクは、1,000r/minで定格トルクの3%以下、1,800r/minで5%以下です。

規格表

単位：mm

型番	L1	L2	L3	L4	L5	L6	L7	L8
ZKG-5YN	45	29	5	11	10.5	9	3	4
ZKG-10YN	50	30	7	13	12	10	4	4
ZKG-20YN	59	34	9	16	15	13	6	5
ZKG-50YN	66	36	11	19	18	16	8	5

型番	D1	D2	D3	D4 （g7）	S	d（g7）	T
ZKG-5YN	70	60	50	24	4.5	5	4.5
ZKG-10YN	76	66	56	30	4.5	7	6.5
ZKG-20YN	90	80	70	40	4.5	9	8.5
ZKG-50YN	108	95	82	44	6	15	14

使用例

取付例

1）取付フランジのはめ合い部を取付板にはめ込み固定してください。
2）ブレーキ軸と負荷軸の連結には必ず弾性カップリングを使用し、この時の軸同士の同心度、直角度等は使用する弾性カップリングの許容値以内としてください。
3）プーリ等を取付けるときは許容軸荷重（カタログA-53ページ参照）の範囲内としてください。
4）取付板の放熱面積は350cm²以上としてください。

型番リスト

表示件数

型番

定格トルク

(N・m)

最小発注数量

0.5	1個
1	1個
2	1個
5	1個

通常単価(税別) (税込単価)	通常出荷日

32,092円 ( 35,301円 )	5日目
31,450円 ( 34,595円 )	5日目
41,117円 ( 45,229円 )	5日目
43,717円 ( 48,089円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・広範囲の制御が容易
・連続スリップ運転が可能
・安定したトルクが得られる
・熱容量が大きい
・スムーズな連結・駆動が可能
・自然冷却式突出軸タイプ
・コンパクト設計のマイクロシリーズです
・回転部の慣性モーメントを小さくしています
・5r/minより使用可能です

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マイクロパウダブレーキ ZKG-YN形のレビュー

この商品のレビューはありません
